Sklápacia nadstavba s oceľovou korbou v segmentovom prevedení na 4-nápravový podvozok

Výhody a možnosti produktu
  • Hmotnostne optimalizovaná tuhá konštrukcia pomocného rámu
  • Najlepšia možná ochrana proti nárazom a opotrebovaniu vďaka špeciálne ohnutej hardoxovej korbe
  • Tvrdo chrómovaný, vysoko kvalitný hydraulický válec (hydromotor)
  • Nadstavbu je možné dodať na podvozky všetkých výrobcov nákladných vozidiel
  • VOLITEĽNE: možno dodať rozdielne veľkosti korieb podľa objemu nákladu
  • VOLITEĽNE: oceľová zadná stena umiestnená celkom vzadu (dosadá mimo muldy) - pre zaistenie väčšieho nakladacieho objemu
  • VOLITEĽNE: špeciálna výkyvná zadná stena pre extra vysoké otváranie so zapusteným uložením čapov a automaticky-hydraulickým ovládaním
  • VOLITEĽNE: ťažké prevedenie pre prevoz kameňa so zosilnenou podlahou a zosilnenými stenami
  • VOLITEĽNE: podesta na prednej stene na ovládanie navíjacej plachty
  • VOLITEĽNE: sťahovacia strecha - podľa výberu - manuálne ovládanie alebo prostredníctvom elektrického diaľkového ovládania
  • VOLITEĽNE: dávkovacie zariadenie pre výkyvnú zadnú stenu s výsuvnými dorazmi
  • VOLITEĽNE: vysoko výklopný hliníkový nárazník
Detaily vozidla
Typové označenie:
SKLÁPACIA NADSTAVBA S OCEĽOVOU KORBOU V segmentový PREVEDENÍ PRE 4-NÁPRAVOVÝ PODVOZOK na štrk, zeminy atď. v stavebnom prevedení
Hmotnosti
Hmotnost nástavby cca 3,8 t.
Rozmery
Vnútorná dĺžka ložnej plochy cca 5.400 mm (dĺžka = stredná rozmer k šikmej zadnej stene). Vnútorná šírka ložnej plochy cca 2.330 mm. Vnútorná výška ložnej plochy cca 1.470 mm. Ložný objem cca 17 m³. Celková šírka 2.550 mm. Výška nadstavby, ložná výška atď. Môže byť prevedená až po oznámení presných údajov o podvozku.
Rám vozidla
Priebežné pozdĺžne nosníky so zadným výložníkom pre uloženie korby.
SKLÁPAVIE ZARIADENIE

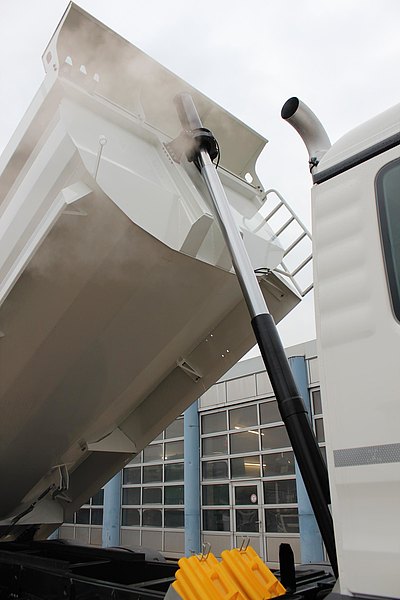

1 hydraulický piest pre zadné sklápanie, sklopný uhol cca 50 °. Hydraulické vysokotlakové čerpadlo s 80 l výkonom s priamym pripojením prírubou. Nádrž na olej 80 l s olejovou náplňou. Pneumatický ventil pre sklápanie s poistkou proti pretlakovaniu a s ovládaním v kabíne vodiča.
SKLÁPACÍ Korba
Oceľová HARDOX korba v pologuľatom segmentovom prevedení so zosilnenou hornou obrubou, hrúbka podlahy 6 mm a stien 5 mm. Zvislá predná stena s výstuhami a zvýšeným šiltom. Zadná stena šikmá = zadná stena výkyvná sa zapuště ným uložením a automatickým mechanickým uzáverom. 1 madlo. Vzadu privarená, krátka výsypka. Po stranách priechodná ochranný plech. Na ľavej strane vpredu mimo pevný rebrík a zvnútra výstupkami (Na LKW musí existovať pomocné výstupky).
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak + Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby). Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Odhlučnenie korby pri sklápaní = gumové podložky. Držiak pre zakladací klin (y). Vzadu blatníky sa zásterkami, podľa predpisov. Držiak lopaty na prednej stene.
Ukážky produktu
