3-nápravový sklápací náves s hliníkovou korbou v segmentovom prevedení

Výhody a možnosti produktu
  • Stabilná a tuhá konštrukcia podvozku s dodatočnými torznými profilmi
  • Najlepšie možná stabilita pri sklápaní vďaka systému automatického vypúšťania pružiacich mechov
  • Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)
  • Najlepšia možná ochrana proti nárazom a opotrebovaniu vďaka špeciálne naohýbáno hliníkovej korbe
  • Podesta na prednej stene na ovládanie navíjací plachty
  • Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
  • VOLITEĽNE: možno dodať rozdielne veľkosti korieb podľa objemu nákladu
  • VOLITEĽNE: priebežná oceľová oteruvzdorná výstelka, so závitovým oceľovým olemovaním
  • VOLITEĽNE: QuickSilver-výstelka korby s olemovaním z nerezovej ocele proti zachytávaniu sypkých materiálov, bahna a pod., Nie je vhodné pre asfalt a bitúmen
  • VOLITEĽNE: oceľová zadná stena umiestnená celkom vzadu (dosadá mimo muldy) - pre zaistenie väčšieho nakladacieho objemu
  • VOLITEĽNE: sťahovacia strecha - podľa výberu - manuálne ovládanie alebo prostredníctvom elektrického diaľkového ovládania
  • VOLITEĽNE: dávkovacie zariadenie pre výkyvnú zadnú stenu s výsuvnými dorazmi
Detaily vozidla
Typové označenie:
3-NÁPRAVOVÝ SKLÁPACÍ NÁVĚS S HLINÍKOVOU KORBOU V segmentový M PREVEDENÍ pre prepravu piesku, štrku, výkopové zeminy a podobného sypkého materiálu
HMOTNOSTI
Celková hmotnosť súpravy (povolená) 42 t. Celková hmotnosť (technická) 39 t. Zaťaženie náprav (technické) 27 t. Zaťaženie točnice (technické) 12 t. Úžitkové zaťaženie cca 28 - 29 t. Vlastná hmotnosť cca 4,9 t.
ROZMERY:
Vnútorná dĺžka korby cca 7.350 mm. Vnútorná šírka korby cca 2.330 mm. Vnútorná výška korby cca 1.470 mm = Nakladacie objem cca 23,5 m³. Celková šírka 2.550 mm. Výška ložnej plochy v nezaťaženom stave cca 250 mm nad točnicou.
RÁM VOZIDLA:
NAXTRA oceľová zváraná konštrukcia, hmotnostne optimalizované odľahčené prevedenie, výmenný 2 "kráľovský čap.
PODVOZOK:
Vzduchové odpruženie náprav s automatickým vypúšťaním pružiacich mechov pri sklápaní cez indukčné spínač a s otočným vypínačom pre prerušenie vypúšťanie. Nápravy s kotúčovými brzdami nenáročnými na údržbu, ø 430 mm, Off Road prevedení. Pevné nápravy 3 x 9 t, rázvor 2 x 1.310 mm. Automatický zdvih prednej nápravy v závislosti od hmotnosti nákladu, vrátane núteného spúšťanie a obmedzené možnosti pomocného přizvedání nápravy pri rozjazde naloženého návesu, s ovl daním v kabíne vodiča (bez montáže vypínača). kolesá: 6 ks 385/65 R 22,5 160J, značka podľa výberu závodu. 6 oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm, vo farbe striebornej.
podperné nohy
2 oceľové parkovacie opory, výškovo nastaviteľné (možno odstaviť iba v nezaťaženom stave).
BRZDOVÝ SYSTÉM:
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. Pružinová parkovacia brzda. EBS - elektronický brzdový systém. Wabco 2S2M = jedna náprava so senzormi. RSS - stabilizačný program. Oceľové vzduchojemy.
SKLÁPACÍ ZARIADENIE:
1 hydraulický piest pre zadné sklápanie, sklopný uhol cca 45 °. Jednotrubkový hydraulický rozvod s rýchlospojkou DN 20.
SKLÁPACÍ Korba

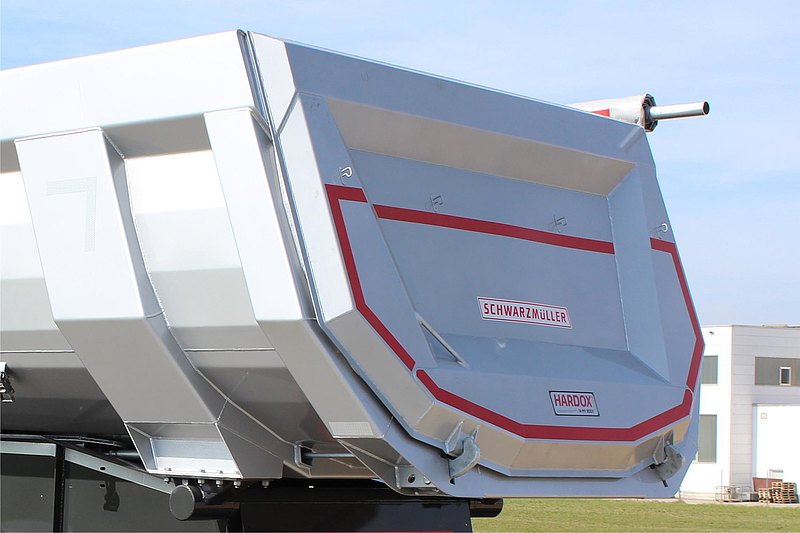

Hliníková polkruhová korba v segmentovom prevedení. Hrúbka podlahy a stien 6 mm. V zadnej časti, cca 3.500 mm od výsypky, dodatočná hliníková zváraná podlaha hr. 6 mm odolná proti opotrebeniu, po stranách presahujúcu hranu základnej podlahy, po obvode zvarená s korbou. Životnosť dodatočné podlahy odolné proti opotrebeniu je závislá na frekvencii sklápa nej a na druhu prevážaného materiálu. Predná a zadná stena vždy šikmá, do výšky bočných stien (pre navi CIE plachtu). Zadné čelo = výkyvné so zapusteným uložením čapov a autom.- mechan. 2-hákovým centrálnym uzáverom. Vzadu pevná výsypka = priechodná podlahový plech (podlaha predĺžená o cca 600 mm).
NAVÍJACIA PLACHTA
Umelohmotná plachta vrátane hliníkové trubky s ručnou kľukou, bez colného uzáveru. Na ľavej strane 3 napínacími pásmi a s rýchloupínacími sponami na spodnej strane korby, vpravo vodorovne oká pre upevnenie plachty lankom, VPR edu a vzadu uchytenie spôsobom "cik-cak", materiáli podľa výberu závodu, farba plachty podľa možnosti dodá nej. 1 odnímateľný priečnik a vpravo odnímateľné zarážky pre plachtu. Aretácia pre zvinutú plachtu v smere jazdy vpravo. Držiak ručnej kľuky na prednom čele.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU. 2 Sedemkomorový koncové svetlá. LED - bočné osvetlenie. 2 pozičné svetla. 2 obrysové svetlá. 2x7-pólová a 1x15-pólová zásuvka.
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak + Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby). Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO:
Zadné značenie podľa ECE-normy.
VYBAVENIE:

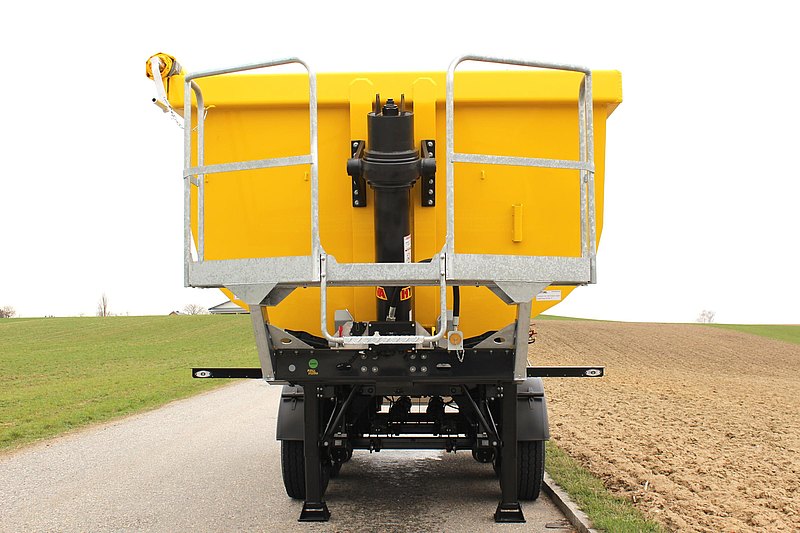

Zakladací klin (y) podľa predpisu. Odhlučnenie korby pri sklápaní = gumové podložky. Zadné hliníková trojuholníková sklopná ochrana proti podbehnutiu (nárazník), nelakovaná. Plastové polkruhové blatníky sa zásterkami podľa predpisu. Oceľová podesta s hliníkovým bezpečnostným roštom, so zábradlím a rebríčkom, montovaná na ráme.
