3- nápravový celohliníkový sklápací náves s hliníkovou korbou v segmentovom prevedení

Výhody a možnosti produktu
  • Stabilná a tuhá hliníková konštrukcia podvozku s dodatočnými torznými profilmi = značná úspora hmotnosti
  • Najlepšie možná stabilita pri sklápaní vďaka systému automatického vypúšťania pružiacich mechov
  • Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)
  • Najlepšia možná ochrana proti nárazom a opotrebovaniu vďaka špeciálne naohýbáno hliníkovej korbe
  • Podesta na prednej stene na ovládanie navíjací plachty
  • Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
  • VOLITEĽNE: možno dodať rozdielne veľkosti korieb podľa objemu nákladu
  • VOLITEĽNE: priebežná oceľová oteruvzdorná výstelka, so závitovým oceľovým olemovaním
  • VOLITEĽNE: QuickSilver-výstelka korby s olemovaním z nerezovej ocele proti zachytávaniu sypkých materiálov, bahna apod.
  • VOLITEĽNE: oceľová zadná stena umiestnená celkom vzadu (dosadá mimo muldy) - pre zaistenie väčšieho nakladacieho objemu
  • VOLITEĽNE: sťahovacia strecha - podľa výberu - manuálne ovládanie alebo prostredníctvom elektrického diaľkového ovládania

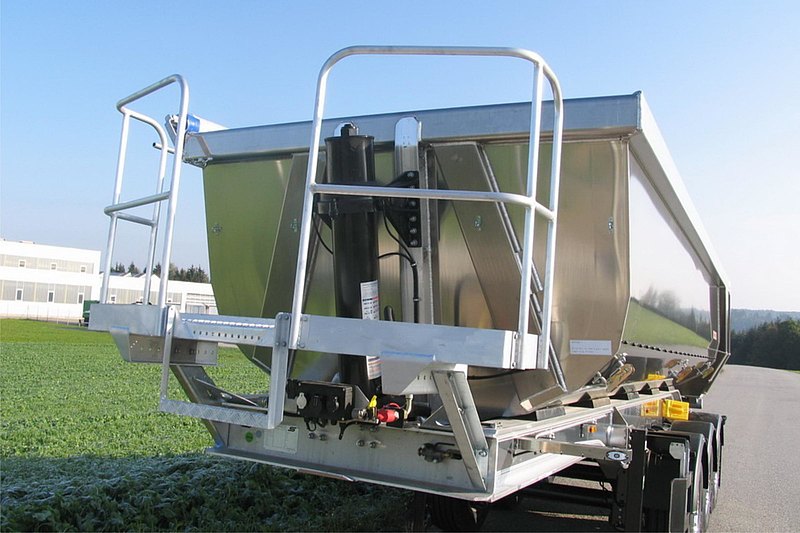

  • VOLITEĽNE: vpredu ochranný šilt s výstupným rebríkom a madlom
Detaily vozidla
Typové označenie:
3-NÁPRAVOVÝ HLINÍKOVÝ SKLÁPACÍ NÁVĚS S HLINÍKOVOU KORBOU V segmentový PREVEDENÍ pre prevoz piesku, štrku, výkopové zeminy atď. v cestnom prevedení
HMOTNOSTI
Celková hmotnosť súpravy (povolená) 42 t. Celková hmotnosť (technická) 39 t. Zaťaženie náprav (technické) 27 t. Zaťaženie točnice (technické) 12 t. Úžitkové zaťaženie cca 29 t. Vlastná hmotnosť cca 4, 5 t.
ROZMERY:

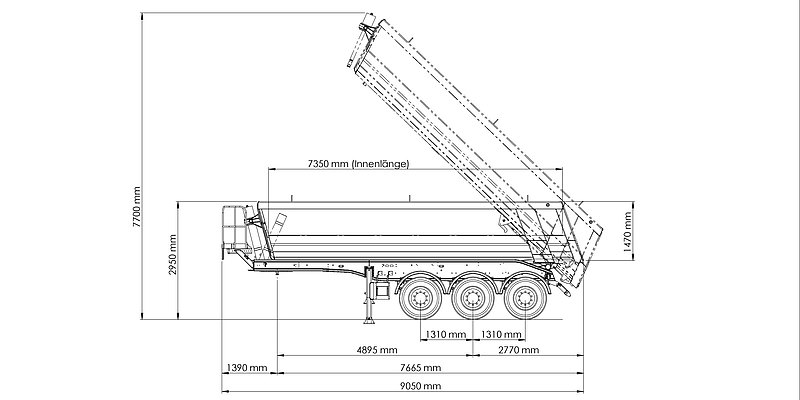

Vnútorná dĺžka korby cca 7.350 mm. Vnútorná šírka korby cca 2.330 mm. Vnútorná výška korby cca 1.470 mm = Nakladacie objem cca 23,5 m³. Celková šírka 2.550 mm. Výška ložnej plochy v nezaťaženom stave cca 260 mm nad točnicou.
RÁM VOZIDLA:
Hliníková zváraná konštrukcia. Výmenný 2 "kráľovský čap.
PODVOZOK:
Vzduchové odpruženie náprav s automatickým vypúšťaním pružiacich mechov pri sklápaní cez indukčné spínač a s otočným vypínačom pre prerušenie vypúšťanie. Nápravy s kotúčovými brzdami nenáročnými na údržbu, ø 430 mm. Pevné nápravy 3 x 9 t, rázvor 2 x 1.310 mm. Automatický zdvih prednej nápravy v závislosti od hmotnosti nákladu, vrátane núteného spúšťanie a obmedzené možnosti pomocného přizvedání nápravy pri rozjazde naloženého návesu, s ovl daním v kabíne vodiča (bez montáže vypínača). kolesá: 6 ks 385/65 R 22,5 160J, značka podľa výberu závodu (cestná profil). 6 oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm, vo farbe stri Brne.
podperné nohy

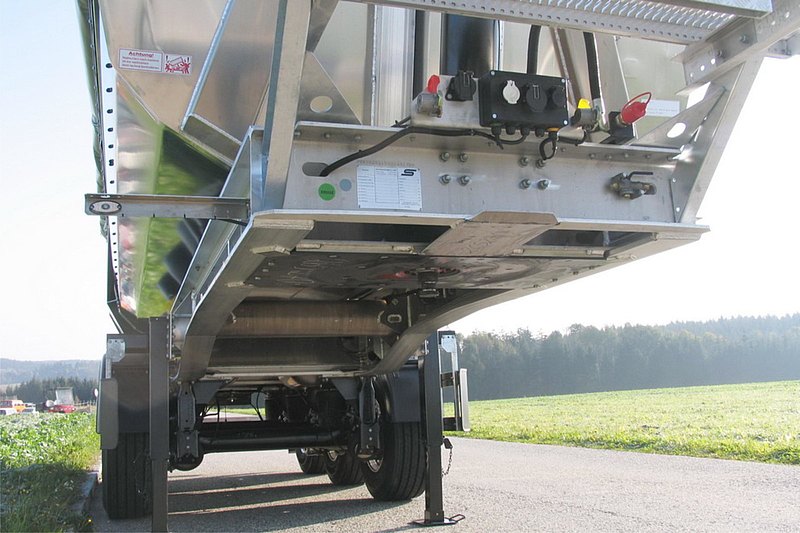

2 oceľové parkovacie opory, výškovo nastaviteľné (možno odstaviť iba v nezaťaženom stave).
BRZDOVÝ SYSTÉM:
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. Pružinová parkovacia brzda. EBS - elektronický brzdový systém. Wabco 2S2M = jedna náprava so senzormi. RSS - stabilizačný program. Hliníkové vzduchojemy.
SKLÁPACÍ ZARIADENIE:
1 hydraulický piest pre zadné sklápanie, sklopný uhol cca 45 °. Jednotrubkový hydraulický rozvod s rýchlospojkou DN 20.
SKLÁPACÍ Korba

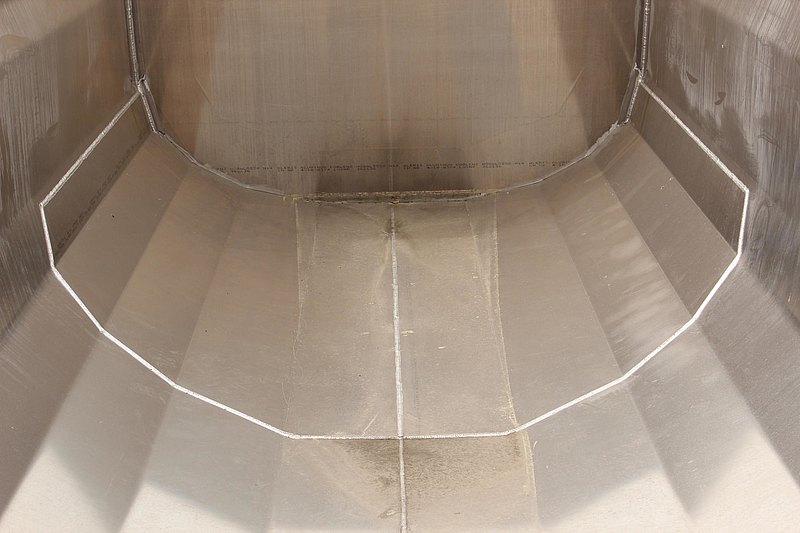

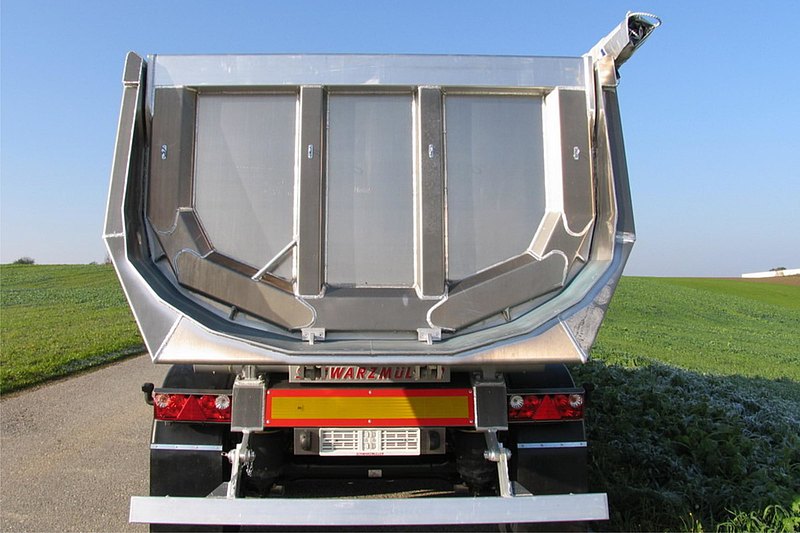

Hliníková polkruhová korba v segmentovom prevedení. Hrúbka podlahy a stien 6 mm. V zadnej časti, cca 3.500 mm od výsypky, dodatočná hliníková zváraná podlaha hr. 6 mm odolná proti opotrebeniu, po stranách presahujúcu hranu základnej podlahy, po obvode zvarená s korbou. Životnosť dodatočné podlahy odolné proti opotrebeniu je závislá na frekvencii sklápa nej a na druhu prevážaného materiálu. Predná a zadná stena vždy šikmá, do výšky bočných stien (pre navi CIE plachtu). Zadné čelo = výkyvné so zapusteným uložením čapov a autom.- mechan. 2-hákovým centrálnym uzáverom. Vzadu pevná výsypka = priechodná podlahový plech (podlaha predĺžená o cca 600 mm).
NAVÍJACIA PLACHTA
Umelohmotná plachta vrátane hliníkové trubky s ručnou kľukou, bez colného uzáveru. Na ľavej strane 3 napínacími pásmi a s rýchloupínacími sponami na spodnej strane korby, vpravo vodorovne oká pre upevnenie plachty lankom, VPR edu a vzadu uchytenie spôsobom "cik-cak", materiáli podľa výberu závodu, farba plachty podľa možnosti dodá nej. 1 odnímateľný priečnik a vpravo odnímateľné zarážky pre plachtu. Aretácia pre zvinutú plachtu v smere jazdy vpravo. Držiak ručnej kľuky na prednom čele.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU. 2 Sedemkomorový koncové svetlá. LED - bočné osvetlenie. 2 pozičné svetla. 2 obrysové svetlá. 2x7-pólová a 1x15-pólová zásuvka.
LAKOVANIE
Hliníkový podvozok (rám) - nelakovaný. Hliníková korba - nelakovaná. Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO:
Zadné značenie podľa ECE-normy.
VYBAVENIE:

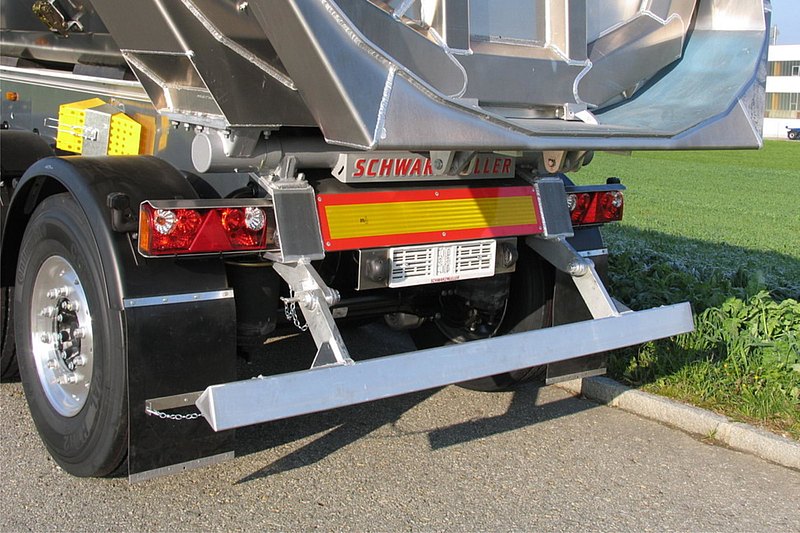

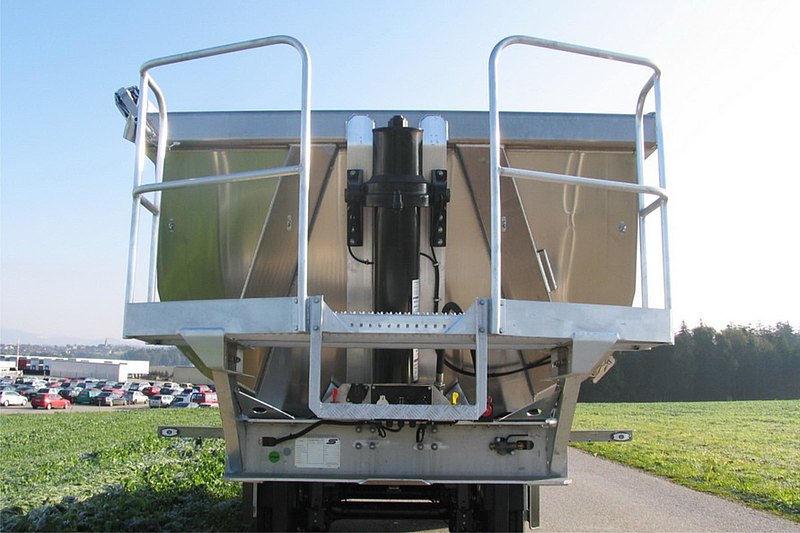

Zakladací klin (y) podľa predpisu. Odhlučnenie korby pri sklápaní = gumové podložky. Zadné hliníková trojuholníková sklopná ochrana proti podbehnutiu (nárazník), nelakovaná. Plastové polkruhové blatníky sa zásterkami podľa predpisu. Hliníková podesta s hliníkovým bezpečnostným roštom, so zábradlím a rebríčkom, montovaná na ráme.

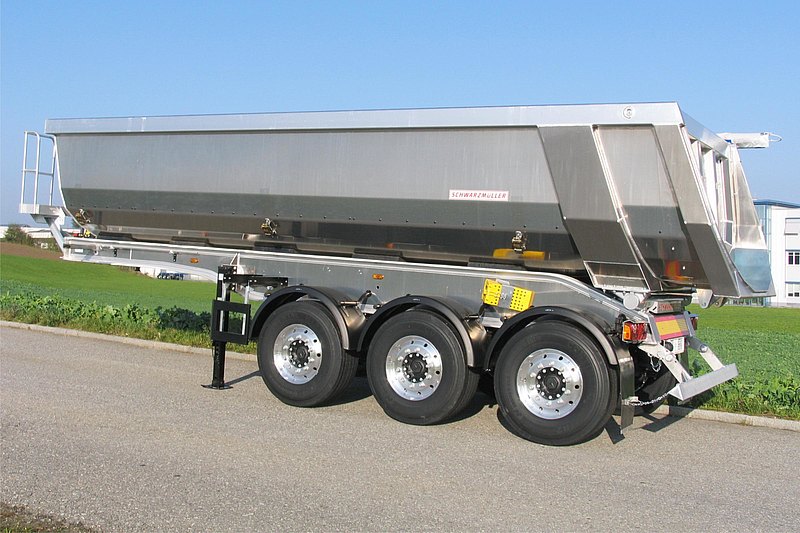

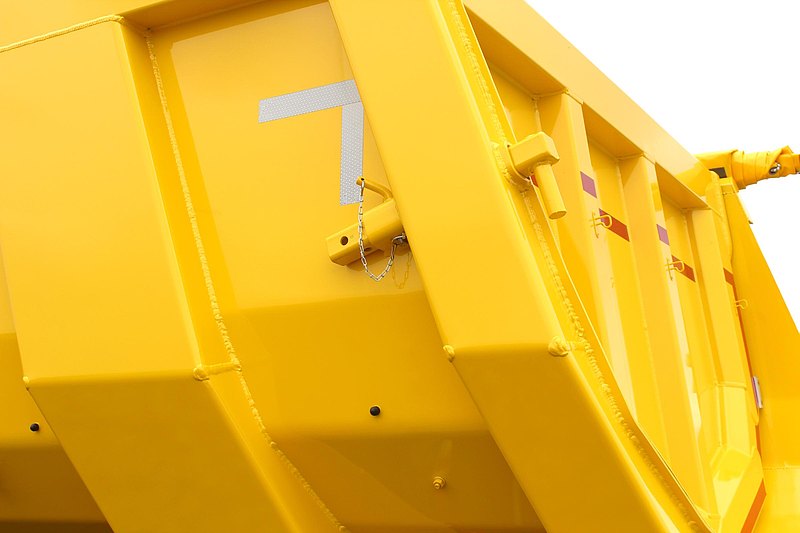

Ukážky produktu
