3-nápravový podvalníkový príves so zvýšeným platom

Výhody a možnosti produktu

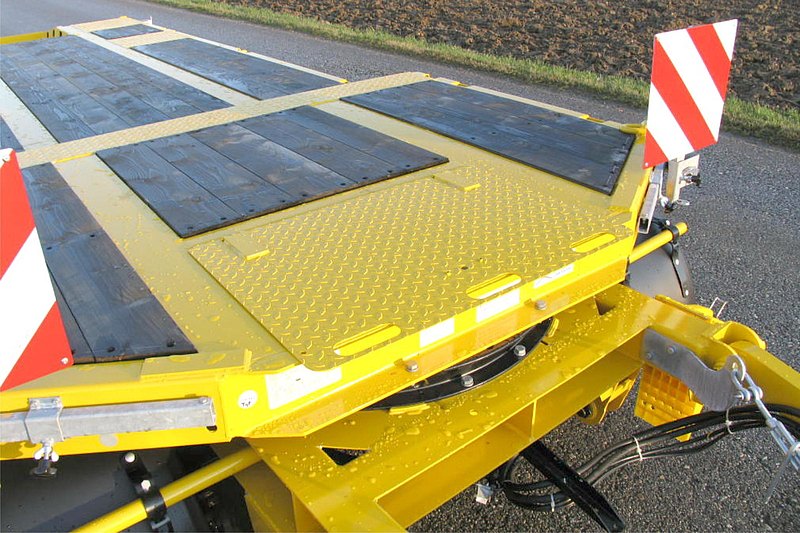

  • Vpredu zvýšená plošina vrátane zalomenia rámu vozidla, rohy zošikmené
  • Vysoké bodové zaťaženie vďaka malému rozostupu priečnych nosníkov
  • Výsuvné rozšírenie vr. drevených fošní na prepravu nadmerne širokých nákladov
  • 7 párov zapustených výklopných kotevných ôk
  • Odkladacia schránka s uzamykateľným vekom uprostred zvýšenej plošiny
  • Možnosť voľby náprav od renomovaných výrobcov BPW alebo SAF
  • VOLITEĽNE: zalomená ťažná oj s otočným okom 40 + 50 mm
  • VOLITEĽNE: 2- dielne nájazdové rampy s hydraulickým ovládaním
  • VOLITEĽNE: nájazdové rampy hydraulicky posuvné do strán, s ovládaním na prívese
  • VOLITEĽNE: vybrania (muldy) pre kolesá na prepravu špeciálnych vozidiel
  • VOLITEĽNE: prevedenie s bočnicami na zvýšenej plošine
Detaily vozidla
Typové označenie:
3-NÁPRAVOVÝ-NÍZKOLOŽNÉ PRÍVES
HMOTNOSTI
Celková hmotnosť (technická) 30 t. Úžitkové zaťaženie cca 24 t. Celková hmotnosť (povolená) 24 t. Vlastná hmotnosť cca 6, 2 t.

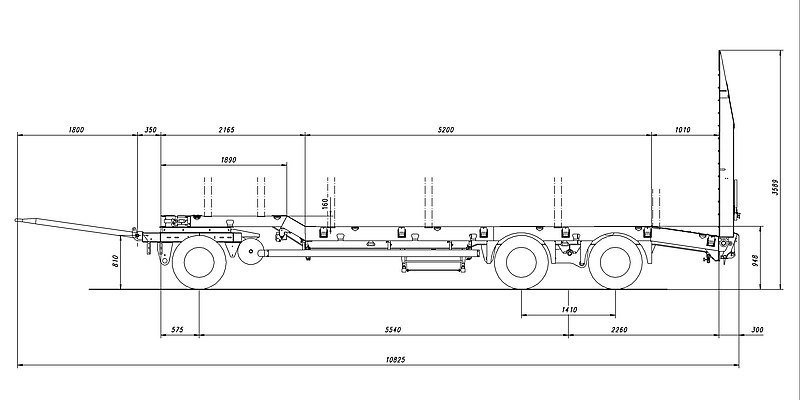

ROZMERY
cca 2.100 mm zvýšená plošina vpredu vrátane zalomenia rámu, rohy skosené cca 5.200 mm = základná ložná plocha cca 1.000 mm = zadný šikmý nájazd Celková šírka 2.550 mm resp. s rozšírením cca 3.000 mm. Nakladacia výška v zaťaženom stave cca 870 mm.
RÁM VOZIDLA
Oceľová zváraná konštrukcia, vpredu sa zalomením a vzadu so šikmým nájazdom. Bez koryta pre lyžicu bagra. 6 párov vreciek vr. klaníc 100 x 50 mm vo vonkajšom ráme vozidla (4 x na ložnej ploche a 2 x na vyvýšenej plošine), 5 párov 3 t kotevných strmeňov dole vo vonkajšom ráme vozidla, 7 párov zapustených podlahových kotevných 10 t ok (5 x na ložnej ploche a 2 x na vyvýšenej plošine).
PODVOZOK
Zosilnené bezúdržbové parabolické pružiny. NÍZKOLOŽNÉ nápravy, 11 t zaťaženia na nápravu. Bubnové brzdy s "S" vačkami 300/200 mm, automaticky nastaviteľná brzdová páka. Rovnomerná kompenzácie zaťaženia. kolesá: 12 ks pneumatík s rozmerom 2 4 5/7 0 R 17,5 14 3 J, značka podľa výberu závodu. 12 ks oceľových ráfikov 6,75 x 17,5, 10 otvorov, s prelisom, vo farbe striebornej.

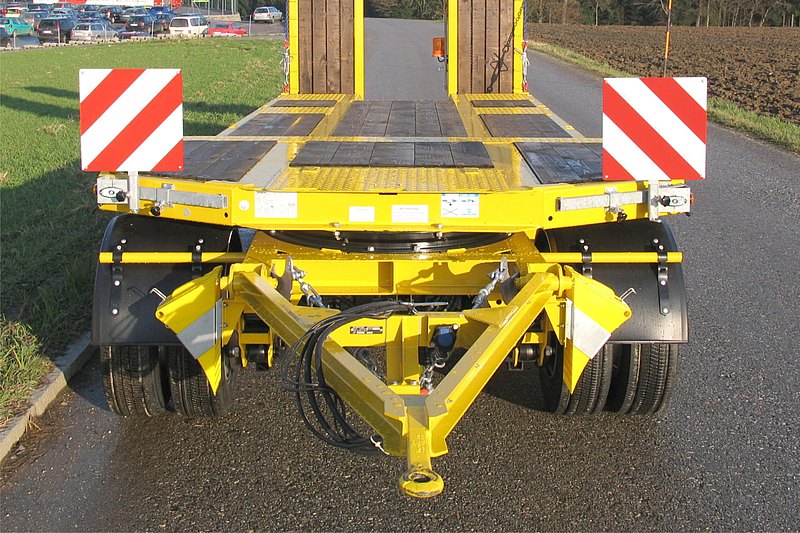

TAŽNÁ OJ
Pevná oj dlhá 1.800 mm, 40 mm ťažné oko - 5 ° zošikmenie, s uložením v silentblokoch. Presah LKW až 500 mm. LKW-pripojovacie výška nezaťaženého vozidla cca 850 - 900 mm.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. EBS - elektronický brzdový systém. Wabco 4S3M = 1. + 2. náprava so senzormi. Pružinová parkovacia brzda na 2. + 3. náprave. Oceľové vzduchojemy.
PODLAHA
Z mäkkého dreva, podlaha 50 mm, impregnovaná, vyčnievajúce cca 5 - 10 mm nad rámom vozidla resp. nad plechovým prekrytím zadných kolies.
ROZŠÍRENIE
Po oboch stranách výsuvná rozšírenia. Výsuvné diely žiarovo zinkované, vrátane rozširujúcich fošní (rozchod prepravovaného nákladu resp. vozidla nesmie presahovať šírku vonkajš ieho rámu 2.550 mm). Po 2 odnímateľných varovných tabúľ vpredu a vzadu - výsuvné na 3.000 mm.

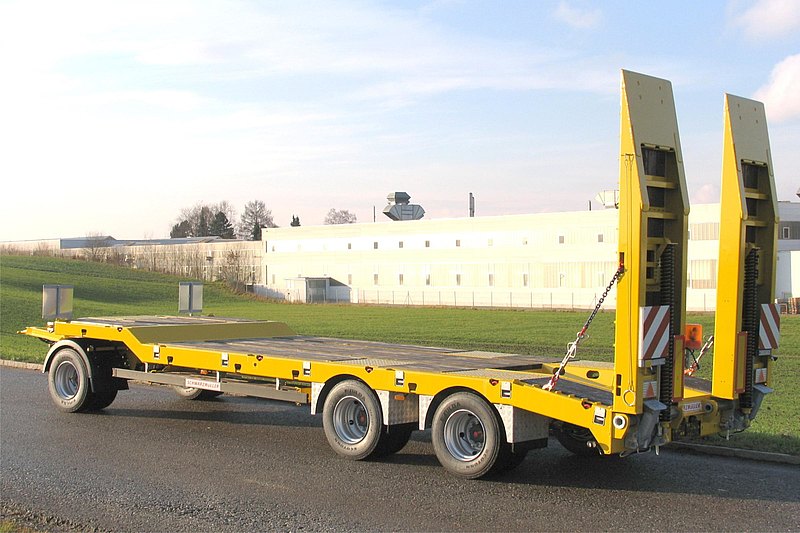

RAMPY
2 sklopné 1 - dielne nájazdové rampy cca 2.800 / 7 50 mm s vyložením z tvrdého dreva. Rampy manuálne posuvné do šír ky pomocou tyč e (O dstup min. Cca 300 mm až do celkovej šírky max. 2. 81 0 mm), v jazdnej polohe aretovateľné reťaze s napínacím zariadením. Vzadu 2 autom. sklopné opory. Pomocný zdvih špirálovou pružinou.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU. 2 LED-päťkomorová koncové svetlá na rampách. LED - bočné osvetlenie. Vždy po jednom pozičné m světl e na predných výstražných tabuliach a po jednom obrysové m svetle na zadných výstražných tabuliach. Pevný kábel s 2 x 7-pólovú alebo 1 x 15-pólovou zásuvkou. Držiak vrátane majáku na ľavej rampe aj so spojovacím káblom a zásuvkou na uzatváracím plechu.
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak + Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby). Plastové a žiarovo zinkované diely (rozšírenie, atď.) Nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné kontúry bočne cez celú dĺžku, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Zakladací klin (y) podľa predpisu. Plastové blatníky rep. Blatníky s lapačmi nečistôt podľa predpisu. Bočná ochrana proti nájazdu. Držiak pre 1 rezervné koleso v smere jazdy vpravo. 1 Úložná schránka a vpredu uprostred vo zvýšenej plošine, s príklopom. Po stranách rámp a zadných šikmých nájazdov oceľové štvorhrany. Označenie ťažisko. Držiak pre rozširujúce fošne umiestnený na ráme v smere jazdy vľavo.
Ukážky produktu
