Výhody a možnosti produktu
- Konštrukcia sklápacej korby tvorená kónickými lyžinami trapézového profilu vo vysokopevnostnom ľahkom vyhotovení s malými podlahovými úsekmi pre vysokú odolnosť proti Boulia a vysokou pružnosťou tlmenia nárazov
- Izolovaná dutinová konštrukcia korby pre veľmi pomalé premŕzanie a minimalizáciu prilepenie nákladu
- Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)
- Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
- VOLITEĽNE: výsuvné ťažné oje, prestaviteľná max. O 600 mm, s Getofix - podperou oje
- VOLITEĽNE: na ľavej strane "BORDMATIC" = hydraulicky sklopná bočnica s dvojčinným piestom na prednom čele, ovládaným z kabíny vodiča
- VOLITEĽNE: zosilnené oceľové bočnice v membránovom prevedení
- VOLITEĽNE: elektro-pneumaticky ovládané zaistenie bočnice pre ovládací vypínač v kabíne ťažného vozidla
- VOLITEĽNE: hliníková hopper lišta na centrálne ovládanie bočnice
- VOLITEĽNE: pevná podesta z bezpečnostného hliníkového roštu so zábradlím a výstupným rebríkom
- VOLITEĽNE: výklopné kotevné oká
Detaily vozidla
Typové označenie:
3-NÁPRAVOVÝ-3-STRANNÝ-SKLÁPACÍ PRÍVES - STAVEBNÉ PREVEDENIE
pre sypký materiál ako piesok, štrk, výkopová zemina atď., pre stavebné nasadenie
HMOTNOSTI
Celková hmotnosť (technická) 27 t.
Celková hmotnosť (povolená) 24 t.
Úžitkové zaťaženie cca 18 t.
Vlastná hmotnosť cca 5,7 t.

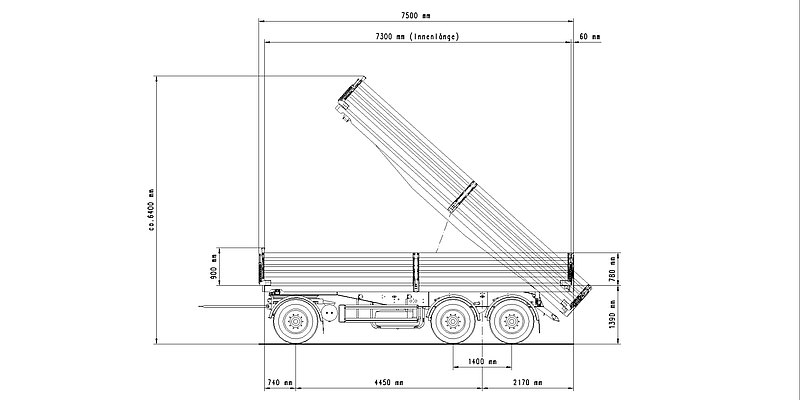

ROZMERY:
Vnútorná dĺžka ložnej plochy cca 7.300 mm.
Vnútorná šírka ložnej plochy cca 2.420 mm.
Celková šírka 2.550 mm.
Výška ložnej plochy v nezaťaženom stave cca 1.390 mm.
RÁM VOZIDLA:
NAXTRA oceľová zváraná konštrukcia.
Zaistenie korby kolíky s poistkou proti prekríženiu.
PODVOZOK:
Vzduchové odpruženie náprav s automatickým vypúšťaním pružiacich mechov pri sklápaní cez indukčný spínač a s otočným vypínačom pre prerušenie vypúšťania.
Nápravy s bubnovými brzdami, s "S" -vačkami 420/180 mm, automaticky nastaviteľná brzdová páka, zaťaženie na nápravu 9 t.
kolesá:
4 ks 385/65 R 22,5 160J, značka podľa výberu závodu.
4 ks oceľových ráfikov 11,75 x 22,5, 10 otvorov, bez prelisu, vo farbe striebornej.
ŤAŽNÉ ZARIADENIE
Pevné vidlicové oje, uložené v silentblokoch s mechanickým zaistením.
Ťažné oko s priemerom 40 mm.
BRZDOVÝ SYSTÉM:
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13.
Dvojokruhový.
Pružinová parkovacia brzda na 2. + 3. náprave.
EBS - elektronický brzdový systém.
Wabco 4S3M = 1. + 3. náprava so senzormi.
RSS - stabilizačný program.
Oceľové vzduchojemy.
SKLÁPACIE ZARIADENIE:
1 hydraulický piest pre trojstranné sklápanie, počiatočná zdvíhacia sila cca 40 t.
1 záchytné lano.
Jednotrubkový hydraulický okruh s rýchlospojkou DN 13.
Bez ďalších nadstavbových dielov k ťažnému vozidlu.
SKLÁPACIA Korba:
Celooceľová zváraná konštrukcia s podlahou z jemnozrnného oceľového plechu
hr. 5 mm (ľahké zvlnenie podlahy v dôsledku zvárania možné).
STENY
Pevná predná stena z oceľového plechu hr. 3 mm, cca 900 mm vysoká.
2-dielne zosilnené bočnice z dutých hliníkových profilov 60/40 mm, cca 780 mm vysoké,
sklopné s predĺženými tyčovými uzávermi a pomocnými pružinami, rovnako tak výkyvné, na ľavej i pravej strane ručné centrálne zabezpečenie, ovládanie každej steny zvlášť.
Zadná stena z dutých hliníkových profilov 60/40 mm, cca 780 mm vysoká,
sklopná s predĺženými uzávermi, takisto výkyvná, s manuálnym centrálnym ovládaním.
STĹPIKY
2 pevné stredné stĺpiky do výšky bočníc.
2 pevné zadné rohové stĺpiky do výšky bočníc, zo strany privarené.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU.
2 Sedemkomorové koncové svetlá.
LED - bočné osvetlenie.
2 pozičné svetlá, 2 obrysové svetlá.
Pevný kábel s 2 x 7-pólovú alebo 1 x 15-pólovou zásuvkou.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO:
Zadné značenie podľa ECE normy.
VYBAVENIE:
Zakladací klin (y) podľa predpisov.
Odhlučnenie korby pri sklápaní = gumové podložky.
Pevná hliníková ochrana proti podbehnutiu (nárazník), nelakovaná.
Plastové polkruhové blatníky sa zásterkami podľa predpisov.
Držiak pre 1 rezervné koleso.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisov.
Háky pre dávkovacie reťaze na zadnom čele.
