Výhody a možnosti produktu
- Konštrukcia sklápacej korby tvorená kónickými lyžinami trapézového profilu vo vysokopevnostnom ľahkom vyhotovení s malými podlahovými úsekmi pre vysokú odolnosť proti Boulia a vysokou pružnosťou tlmenia nárazov
- Izolovaná dutinová konštrukcia korby pre veľmi pomalé premrznutie a minimalizáciu prilepenie nákladu
- Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)
- Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
- VOLITEĽNE: výsuvné ťažné oje, prestaviteľná max. O 600 mm, s Getofix - podperou oje

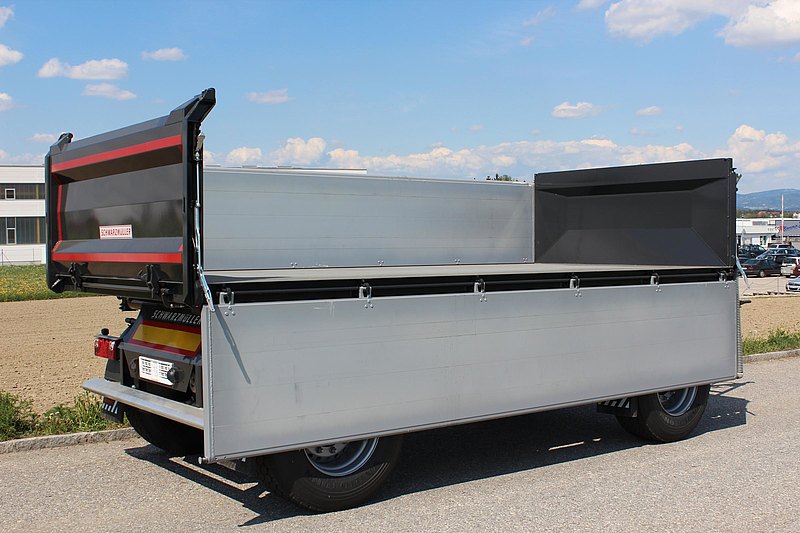

- VOLITEĽNE: na ľavej strane "BORDMATIC" = hydraulicky sklopná bočnica s dvojčinným piestom na prednom čele, ovládaným z kabíny vodiča
- VOLITEĽNE: zosilnené oceľové bočnice v membránovom prevedení
- VOLITEĽNE: elektro-pneumaticky ovládané zaistenie bočnice pre ovládací vypínač v kabíne ťažného vozidla ťažného vozidla
- VOLITEĽNE: hliníková hopper lišta na centrálnom ovládaní bočnice
- VOLITEĽNE: pevná podesta z bezpečnostného hliníkového roštu so zábradlím a výstupným rebríkom

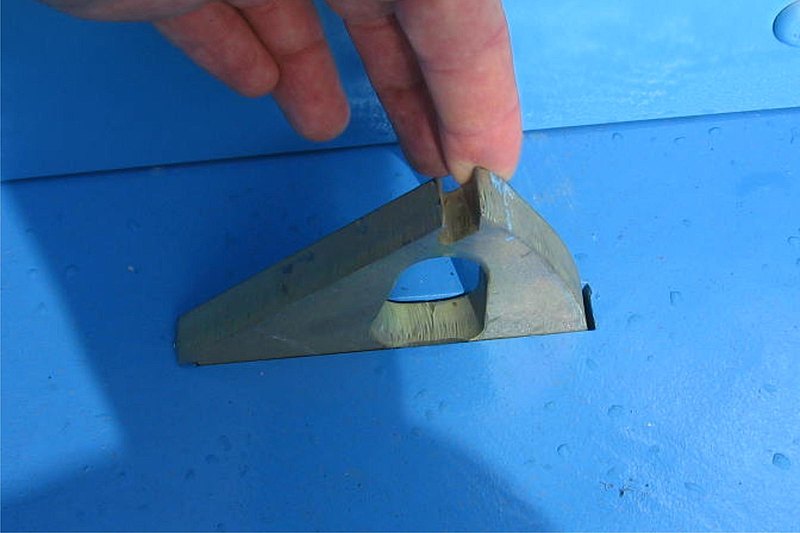

- VOLITEĽNE: výklopné kotevné oká
Detaily vozidla
Typové označenie:

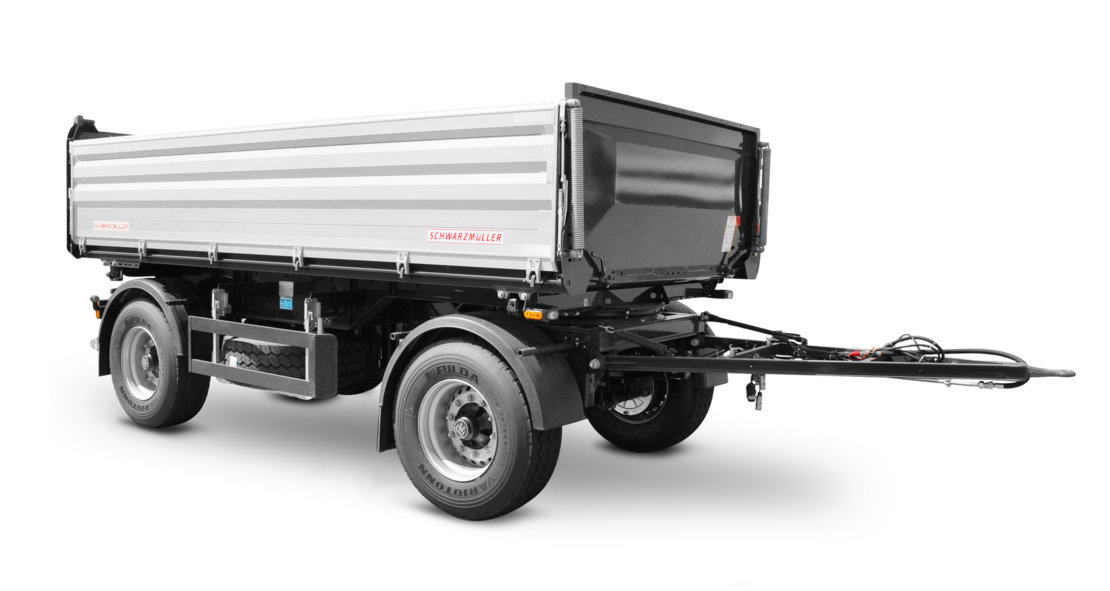

2-NÁPRAVOVÝ-3-STRANNÝ-SKLÁPACÍ PRÍVES - STAVEBNÉ PREVEDENIE
pre sypký materiál ako piesok, štrk, výkopová zemina atď., pre stavebné nasadenie
HMOTNOSTI
Celková hmotnosť (technická) 18 t.
Úžitkové zaťaženie cca 13 - 14 t.
Vlastná hmotnosť cca 4,3 t.

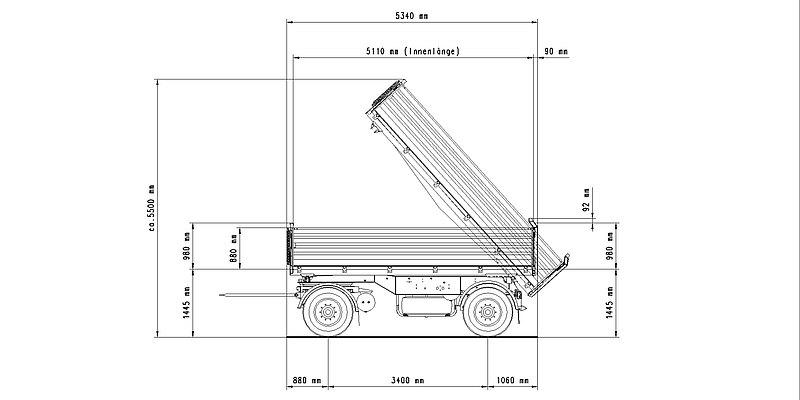

ROZMERY:
Vnútorná dĺžka ložnej plochy cca 5.100 mm.
Vnútorná šírka ložnej plochy cca 2.420 mm.
Celková šírka 2.550 mm.
Výška ložnej plochy v nezaťaženom stave cca 1.450 mm.
RÁM VOZIDLA:
NAXTRA oceľová zváraná konštrukcia.
Zaistenie korby kolíky s poistkou proti prekríženiu.
PODVOZOK:
Vzduchové odpruženie náprav s automatickým vypúšťaním pružiacich mechov pri sklápaní cez indukčný spínač a s otočným vypínačom pre prerušenie vypúštania.
Nápravy s bubnovými brzdami, s "S" -vačkami 420/180 mm, automaticky nastaviteľná brzdová páka, zaťaženie na nápravu 9 t.
kolesá:
4 ks 385/65 R 22,5 160J, značka podľa výberu závodu.
4 ks oceľových ráfikov 11,75 x 22,5, 10 otvorov, bez prelisu, vo farbe striebornej.
ŤAŽNÉ ZARIADENIE
Pevné vidlicové oje, uložené v silentblokoch s mechanickým zaistením.
Ťažné oko s priemerom 40 mm.
BRZDOVÝ SYSTÉM:
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13.
Dvojokruhový.
Pružinová parkovacia brzda na 2. náprave.
EBS - elektronický brzdový systém.
Wabco 4S3M = obe nápravy so senzormi.
RSS - stabilizačný program.
Oceľové vzduchojemy.
SKLÁPACIE ZARIADENIE:

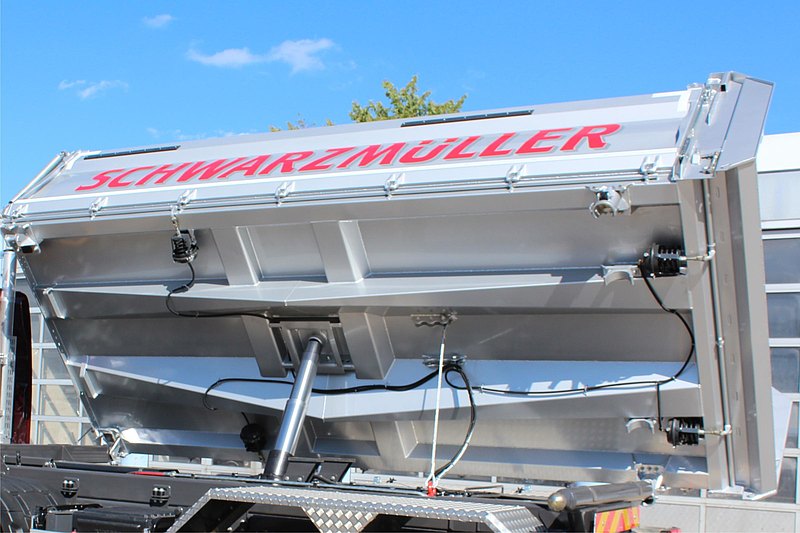

1 hydraulický piest pre trojstranné sklápanie, počiatočné zdvíhacie sila cca 30 t.
1 záchytné lano.
Jednotrubkový hydraulický okruh s rýchlospojkou DN 13.
Bez ďalších nadstavbových dielov k ťažnému vozidlu.
SKLÁPACIA Korba:
Celooceľová zváraná konštrukcia s podlahou z jemnozrnného oceľového plechu
hr. 5 mm (ľahké zvlnenie podlahy v dôsledku zvárania možné).
STENY
Pevná predná stena z oceľového plechu hr. 4 mm, cca 980 mm vysoká.
1-dielne zosilnené bočnice z dutých hliníkových profilov 60/40 mm, cca 880 mm vysoké,
sklopné s predĺženými tyčovými uzávermi a pomocnými pružinami pre zdvih,

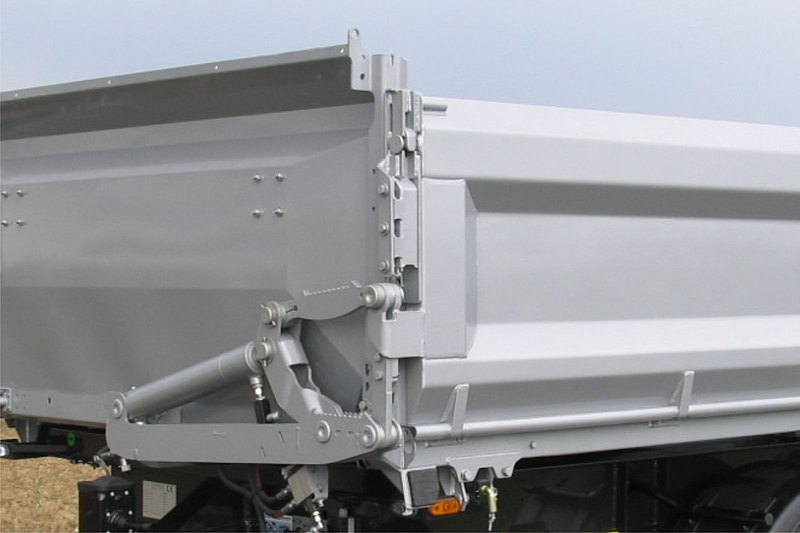

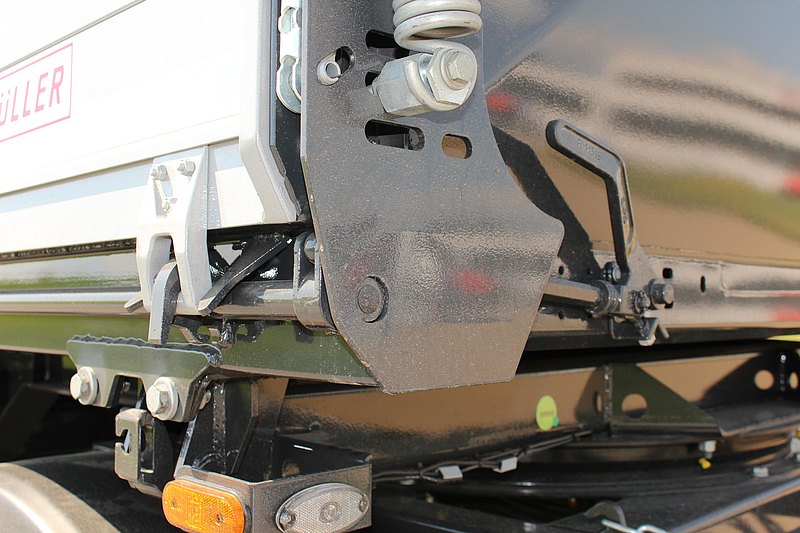

rovnako tak výkyvné, na ľavej i pravej strane ručné centrálné zaistenia.

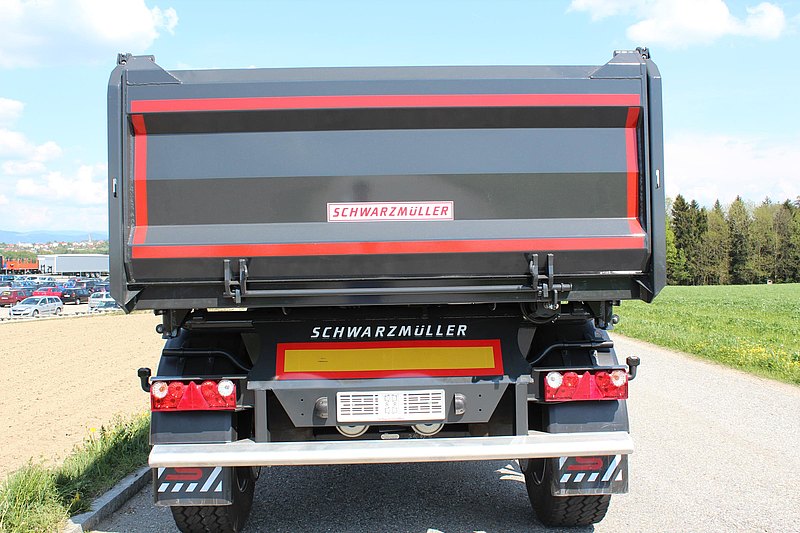

Zadná oceľová stena hr. 4 mm, cca 980 mm vysoká, výkyvná so zvýšeným uložením
a automatickým pneumatickým uzáverom.
STĹPIKY
2 pevné zadné rohové stĺpiky zvýšené, vstavané zo strany.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU.
2 Sedemkomorové koncové svetlá.
LED - bočné osvetlenie.
2 pozičné svetla.
2 obrysové svetlá.
Pevný kábel s 2 x 7-pólovú alebo 1 x 15-pólovou zásuvkou.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO:
Zadné značenie podľa ECE normy.
VYBAVENIE:
Zakladací klin (y) podľa predpisov.
Odhlučnenie korby pri sklápaní = gumové podložky.
Pevná hliníková ochrana proti podbehnutiu (nárazník), nelakovaná.
Plastové polkruhové blatníky so zásterkami podľa predpisov.
Držiak pre 1 rezervné koleso.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisov.
Háky pre dávkovacie reťaze na zadnom čele.

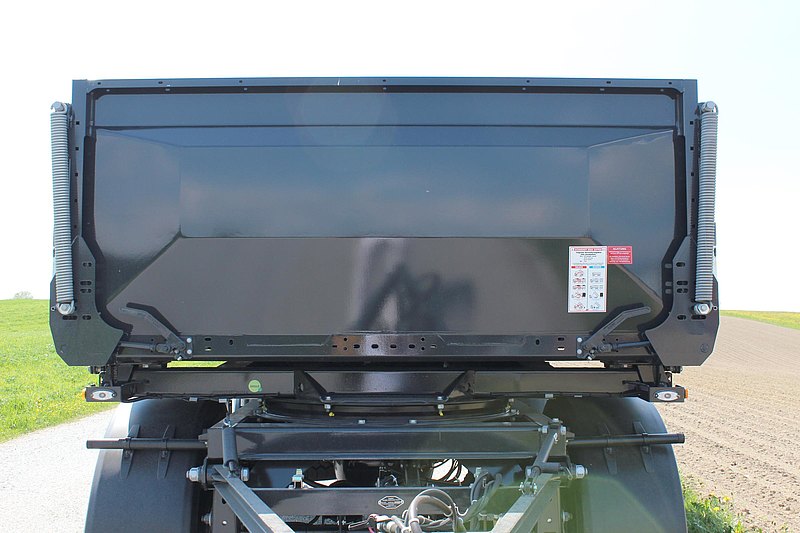

Ukážky produktu
