Výhody a možnosti produktu
- Kónické pozdĺžniky trapézového profilu vo vysokopevnostnom ľahkom vyhotovení s malými podlahovými úsekmi pre vysokú odolnosť proti Boulia a vysokou pružnosťou tlmenia nárazov
- Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)
- Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
- VOLITEĽNE: nadstavbové bočnice z dutých hliníkových profilov 40/2/2 mm, s labyrintovým tesniacim systémom

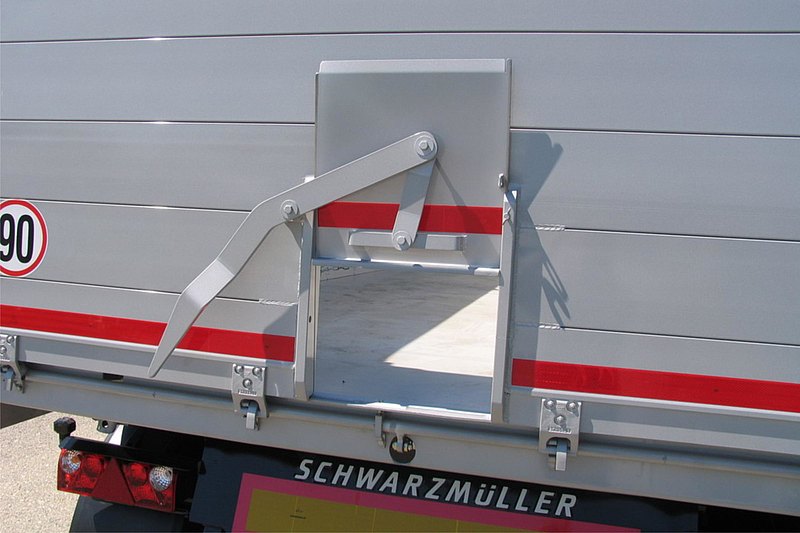

- VOLITEĽNE: v zadnej stene násypky aj okienko cca 400/400 mm s dávkovacou pákou umiestnenou zo strany a ochranným šiltom proti stekajúcej vode

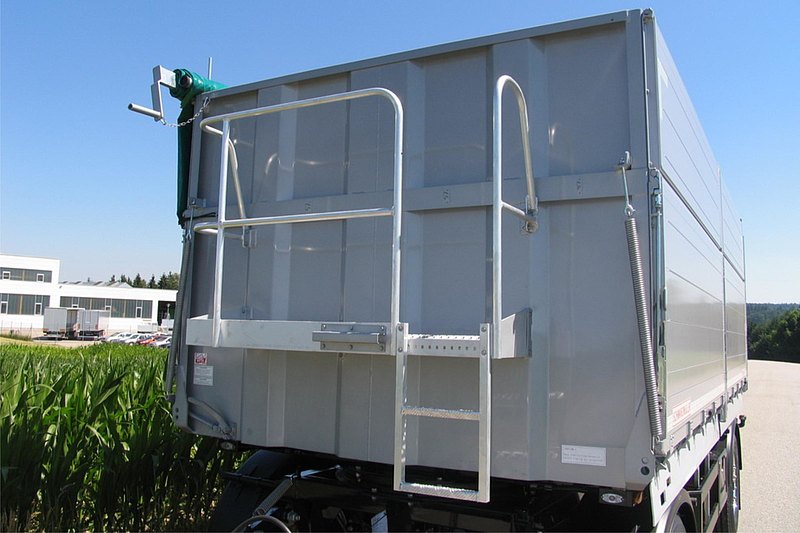

- VOLITEĽNE: pevná podesta z bezpečnostného hliníkového roštu so zábradlím a výstupným rebríkom
- VOLITEĽNE: umelohmotná navíjacia plachta vrátane hliníkovej trubky s ručnou kľukou pre navíjanie
- VOLITEĽNE: elektro-pneumaticky ovládané zaistenie bočnice pre ovládací vypínač v kabíne ťažného vozidla

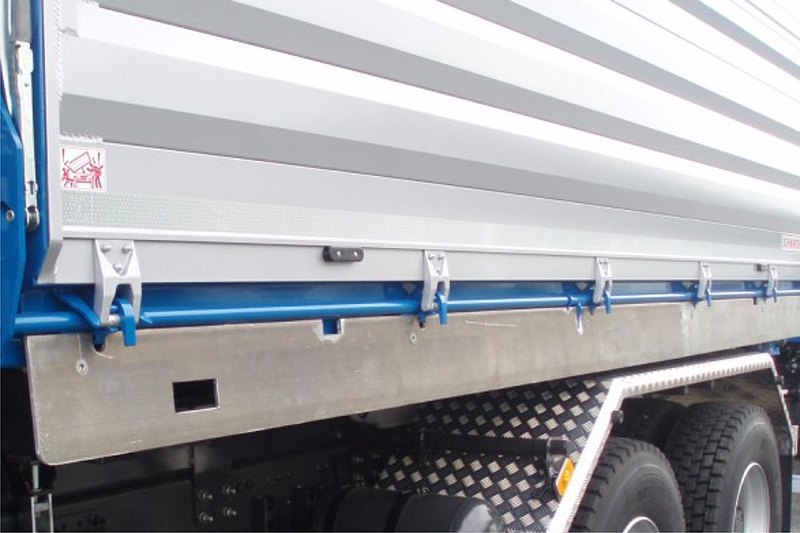

- VOLITEĽNE: hliníková hopper lišta na centrálne ovládanie bočnice
- VOLITEĽNE: výklopné kotevné oká
- VOLITEĽNE: vyklápacie korba v hmotnostne optimalizovanej, samonosnej hliníkovej konštrukcii
Detaily vozidla
Typové označenie:

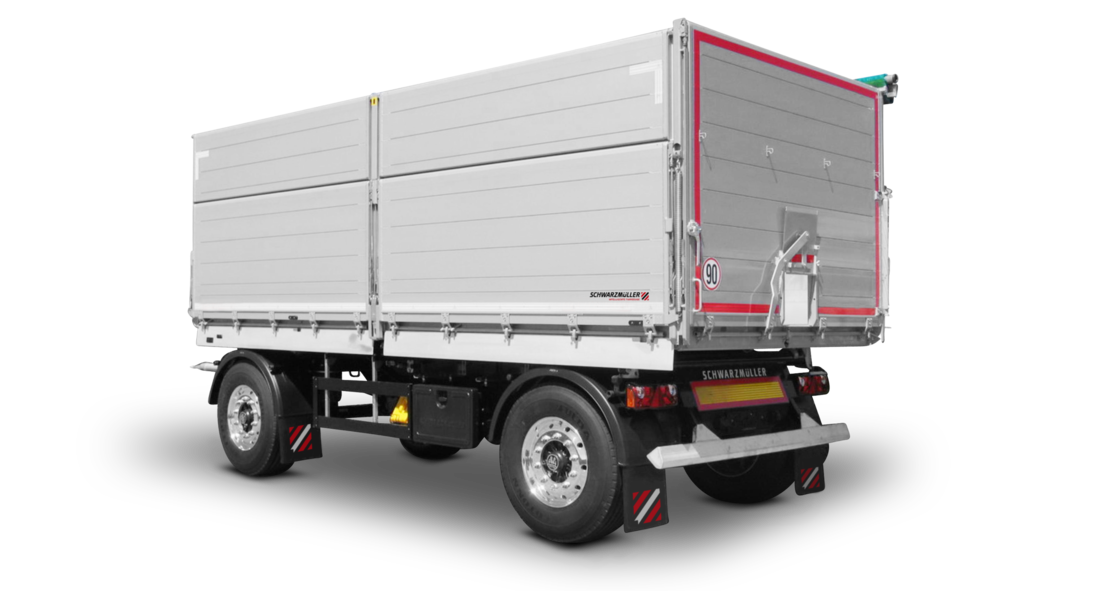

2-NÁPRAVOVÝ-3-STRANNÝ-SKLÁPACÍ PRÍVES - NA DIAĽKOVÚ PREPRAVU
pre prevoz paliet a obilia
HMOTNOSTI
Celková hmotnosť (technická) 18 t.
Úžitkové zaťaženie cca 13-14 t.
Vlastná hmotnosť cca 4,7 t.

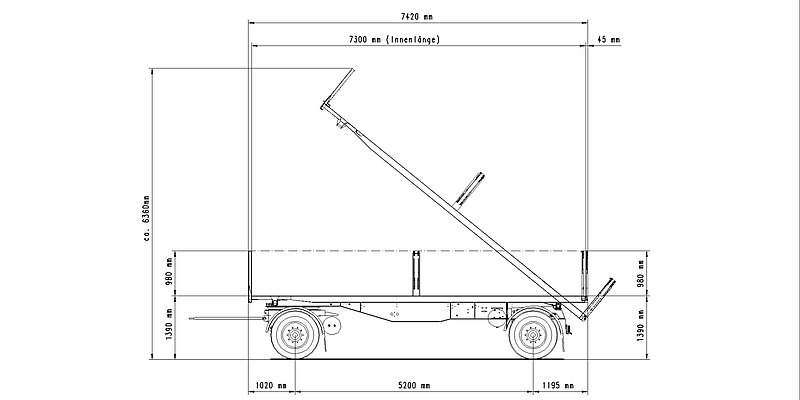

ROZMERY:
Vnútorná dĺžka ložnej plochy cca 7.300 mm.
Vnútorná šírka ložnej plochy cca 2.460 mm.
Celková šírka 2.550 mm.
Výška ložnej plochy v nezaťaženom stave cca 1.390 mm.
RÁM VOZIDLA:
NAXTRA oceľová zváraná konštrukcia - nízka stavebná výška.
Zaistenie korby kolíky s poistkou proti prekríženiu.
PODVOZOK:
Vzduchové odpruženie náprav s automatickým vypúšťaním pružiacich mechov pri sklápaní cez indukčný spínač a s otočným vypínačom pre prerušenie vypúšťania.
Nápravy s kotúčovými brzdami nenáročnými na údržbu, ø 430 mm,
zaťaženie na nápravu 9 t.
kolesá:
4 ks 385/65 R 22,5 160J, značka podľa výberu závodu.
4 ks oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm, vo farbe striebornej.
ŤAŽNÉ ZARIADENIE

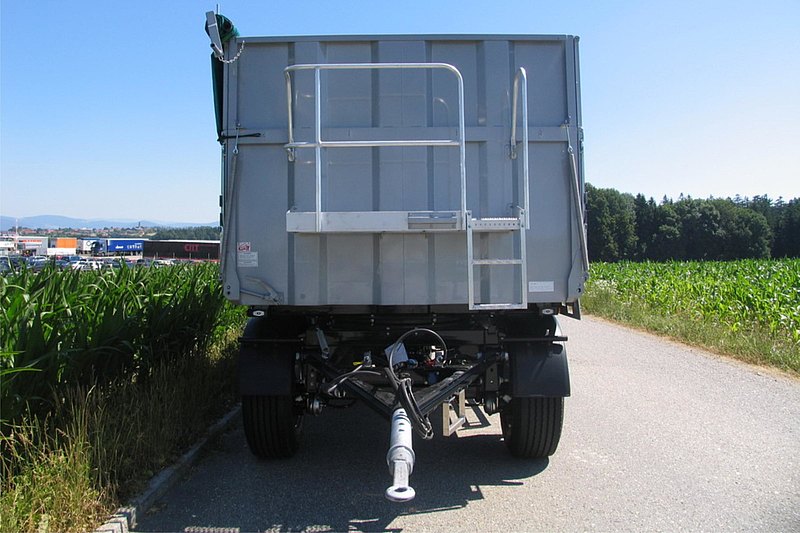

Pevné vidlicové oje, uložené v silentblokoch s mechanickým zaistením.
Ťažné oko s priemerom 40 mm.
BRZDOVÝ SYSTÉM:
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13.
Dvojokruhový.
Pružinová parkovacia brzda na 2. náprave.
EBS - elektronický brzdový systém.
Wabco 4S3M = obe nápravy so senzormi.
RSS - stabilizačný program.
Oceľové vzduchojemy.
SKLÁPACIE ZARIADENIE:
1 hydraulický piest pre trojstranné sklápanie, počiatočná zdvíhacie sila cca 30 t,
1 záchytné lano.
sklopný uhol dozadu cca 38°.
Jednotrubkový hydraulický okruh s rýchlospojkou DN 13.
Bez ďalších nadstavbových dielov k ťažnému vozidlu
SKLÁPACIA Korba:
Celooceľová zváraná konštrukcia s podlahou z jemnozrnného oceľového plechu
hr. 5 mm (ľahké zvlnenie podlahy v dôsledku zvárania možné).
STENY
Bočnice utesnené proti prepadu zrna labyrintovým tesniacim systémom.
Pevná predná stena z oceľového plechu hr. 3 mm, cca 980 mm vysoká.
2-dielne bočnice z dutých hliníkových profilov 40 mm, cca 980 mm vysoké
(Horný a dolný profil zosilnený 4/2 mm, 3 x 200 mm meziprofily 2/2 mm),
s kolmým špeciálnym utesnením, bez vybrania pre oká, sklopné s predĺženými tyčovými uzávermi a pomocnými pružinami, rovnako tak výkyvné, na ľavej i pravej strane ručné centrálne zabezpečenie, ovládanie každej steny zvlášť.

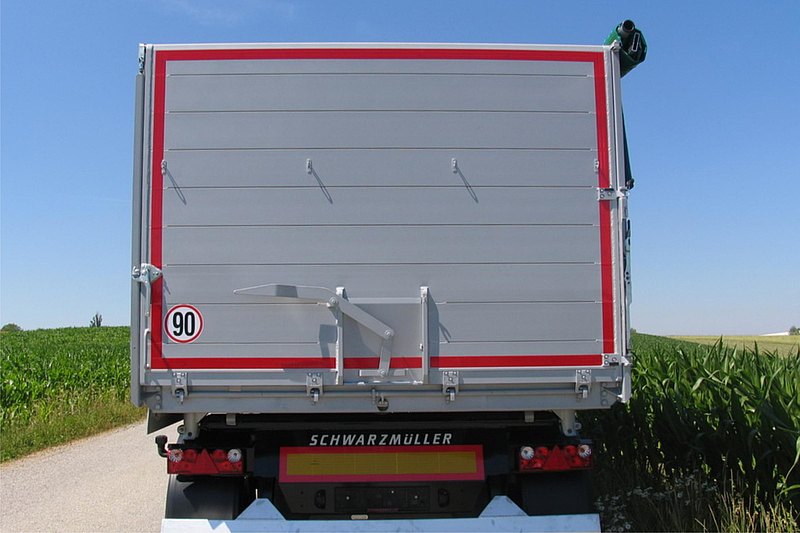

Zadná stena z dutých hliníkových profilov 40/2/2 mm, cca 980 mm vysoká,
sklopná s predĺženými uzávermi, takisto výkyvná, s manuálnym centrálnym ovládaním.
STĹPIKY
2 pevné predné rohové stĺpiky čelne integrované do prednej steny.
2 stredné stĺpiky sklopné, do výšky bočníc.
2 pevné zadné rohové stĺpiky, zo strany privarené, do výšky bočníc.

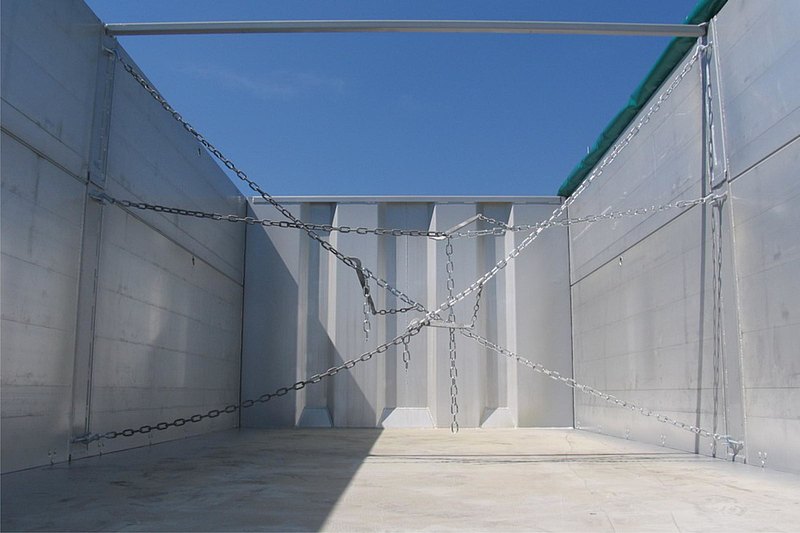

Napínacie retiazky pri stredových stĺpikov.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU.
2 Sedemkomorové koncové svetlá.
LED - bočné osvetlenie.
2 pozičné svetla.
2 obrysové svetlá.
Pevný kábel s 2 x 7-pólovú alebo 1 x 15-pólovou zásuvkou.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO:
Zadné značenie podľa ECE normy.
VYBAVENIE:
Zakladací klin (y) podľa predpisov. Odhlučnenie korby pri sklápaní = gumové podložky. Plastové polkruhové blatníky so zásterkami podľa predpisov.
Pevná hliníková ochrana proti podbehnutiu (nárazník), nelakovaná.
Držiak pre 1 rezervné koleso.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisov.
Plachtové očka (súčasťou uloženia centrálneho zaistenia).
