Výhody a možnosti produktu
- Systém dvojitej podlahy CTD III pre 33 europaliet na 2. nakladacej ploche
- Nakladací certifikát podľa DIN EN 12642 XL pre nakládku s dvojitou podlahou
- 6 nakladacích polí pre celkom 22 hliníkových nosníkov, nosnosť 400 kg / paleta
- Vysoko kvalitné hliníkové nadstavbové komponenty nepodliehajúce korózii, preskúšané podľa EN 12642 XL

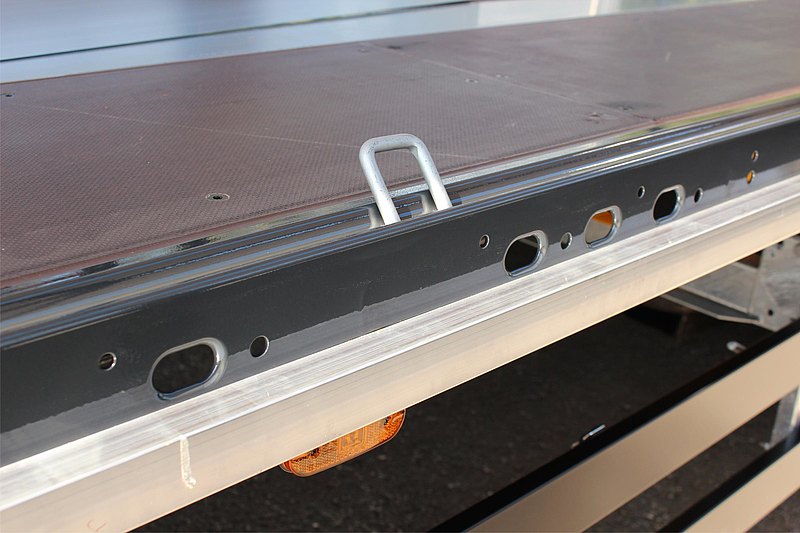

- Dierovaný vonkajší rám s rozostupom dier cca 100 mm, pozdĺžne diery 40/25 mm podľa DIN EN 12640 a 23 párov zapustených 2,5 t kotevných strmeňov
- Možnosť voľby náprav od renomovaných výrobcov SAF alebo BPW
- VOLITEĽNE: hydraulické dvíhanie strechy (Hubdach) s manuálnym ovládaním so zdvihom 400 mm, pre rýchlejšiu nakládku a vykládku vozidla
- VOLITEĽNE: variabilné zaistenie nákladu pomocou priskrutkovaného kotviaceho systému (kotevné lišta Airline, kombinovaná ochranná lišta s kotviacimi otvormi)
Detaily vozidla
TYPOVÉ OZNAČENIE

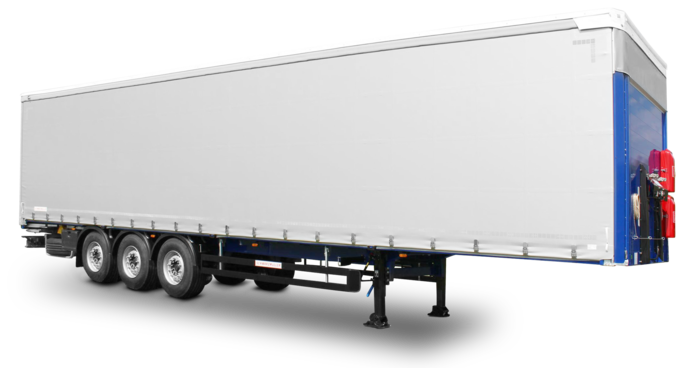

3- nápravový valníkový náves s celobočnými zhrňovacími plachtami so systémom dvojitej podlahy
ROZMERY
Vnútorný rozmer cca 13.620 / 2.480 mm. Celková šírka 2.550 mm. Vnútorná výška ložnej plochy cca 2.720 mm. Bočná nakladacia výška pod vodiacimi profilmi cca 2.620 mm. Vnútorná šírka medzi vodiacimi profilmi cca 2.430 mm. Portálová nakladacia výška cca 2.620 mm. Portálová nakladacia šírka cca 2.480 mm. Nakladacia výška cca 125 mm.
RÁM VOZIDLA
Oceľová konštrukcia, výmenný 2" kráľovský čap, 23 párov zapustených
2,5 t kotevných strmeňov.
PODVOZOK
Vzduchové odpruženie náprav s možnosťou výškovej regulácie (cca + 120 / -80 mm). Automatické nastavenie jazdnej výšky od 15 km / hod. Nápravy s kotúčovými brzdami o ø 430 mm, pevné nápravy 3 x 9 t, rázvor 2 x 1.310 mm. Kolesá: 6 ks 385/65 R 22,5 160J, značka podľa výberu závodu, 6 ks oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm, v striebornej farbe.
podperné nohy

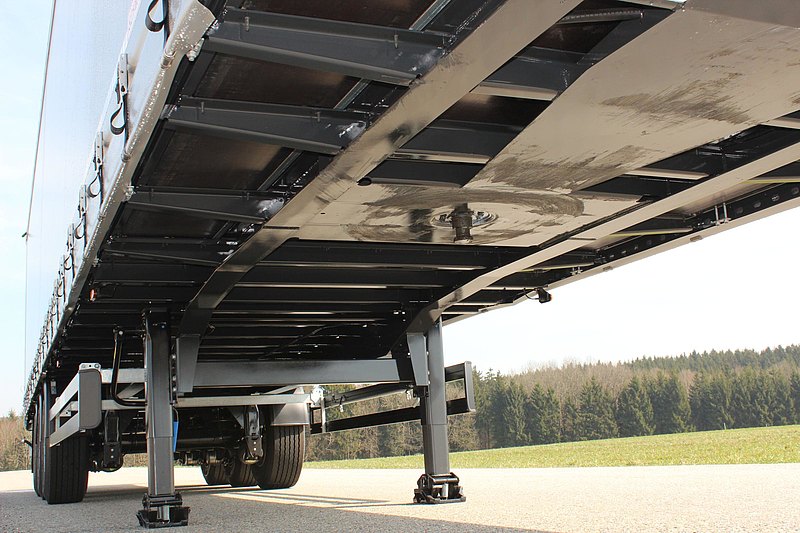

Mechanické opory pre odstavenie vozidla - 2 x 12 t s jednostranným ovládaním.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG smernice 71/320 resp. ECE R13. Dvojokruhový, EBS - elektronický brzdový systém. Wabco 2S2M = jedna náprava so senzormi. RSS - stabilizačný program. Pružinová parkovacia brzda na dvoch nápravách. Oceľové vzduchojemy.
PODLAHA
Podlaha z preglejky hr. 27 mm, (zaťaženie podlahy do 7 t = zaťaženie na nápravu vysokozdvižného vozíka).
STENY A NEZÁVISLE sťahovateľné PLACHTA
Pevná predná stena z dutých hliníkových profilov do výšky 2.400 mm s 2 stredovými výstuhami, zvnútra 2 ks viazacích ôk pre zaistenie nákladu, hore uzavreté plachtou. Vnútorná strana prednej steny vystužená do výšky 650 mm zinkovaným oceľovým plechom 3/5 mm. Na oboch stranách umelohmotná nezávisle sťahovateľná plachta v certifikovanom prevedení pre zaistenie nákladu podľa kódu XL, s navarenými horizontálnymi a vertikálnymi pásovými zosilneniami vrátane rýchloupínacích spôn, s predným a zadným tyčovým uzáverom, otvárateľné na všetkých 4 rohoch, vzadu s upínacou račňou. Značka plachty podľa výberu závodu, farba plachty podľa výberu. Strešný diel plachty zosilnený priesvitný. Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi, vrchný priečnik so strešnou konštrukciou posuvný dopredu, dvere cez celú vnútornú výšku, s dvoma vnútri uloženými tyčovými uzávermi.
STĹPIKY / STRECHA - ZOSILNENÉ VYHOTOVENIE PRE SYSTÉM DVOJITEJ PODLAHY

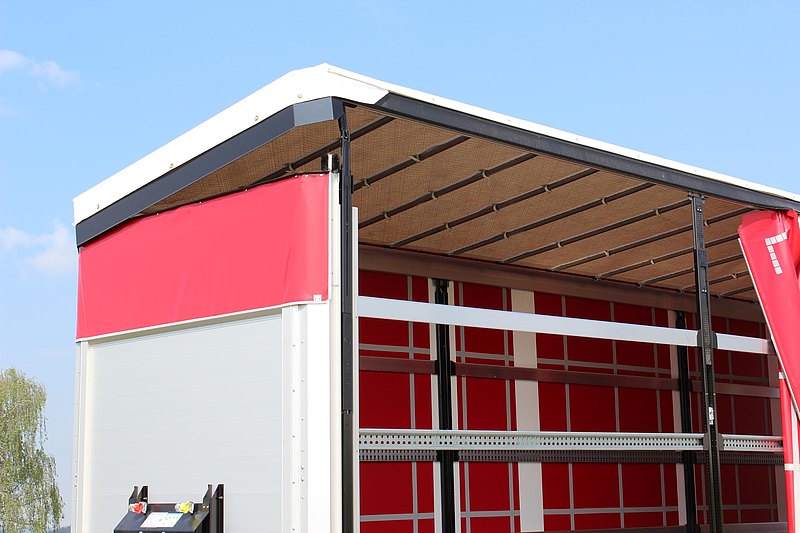

2 pevné predné hliníkové rohové stĺpiky, umiestnené bočne vpredu, 10 zosilnených stredových stĺpikov posuvných po celej dĺžke vozidla, 2 rady hliníkových profilovaných plachtových dosiek 100/25 mm vr. "Jungfalk" úchytov pre plachtové laty a so špeciálnym zakončením vhodným pre systém dvojitej podlahy. Vypnutie predných a zadných rohových stĺpikov prostredníctvom pásov, ako aj krížové vypnutie 2. a 4. stredových stĺpikov pomocou pásov. Strešná konštrukcia VERSUS s umelohmotnými strmeňmi, dopredu posuvná so zdvíhacou automatikou, s obmedzením, posuvná i dozadu (možno otvoriť zhora) = zhrnutá zostáva v nakladacom priestore, bez sklonu, so zvislými a vodorovnými vodiacimi pojazdmi = bez vystupujúcich hrán. Na oboch stranách špeciálny hliníkový vodiaci profil pre pojazd plachty a stĺpikov. Konštrukčná výška 140 mm. Ovládacia tyč pre posuvnú strechu (držiak z vnútornej strany bočnej ochrany).
SYSTÉM DVOJITÉ PODLAHY

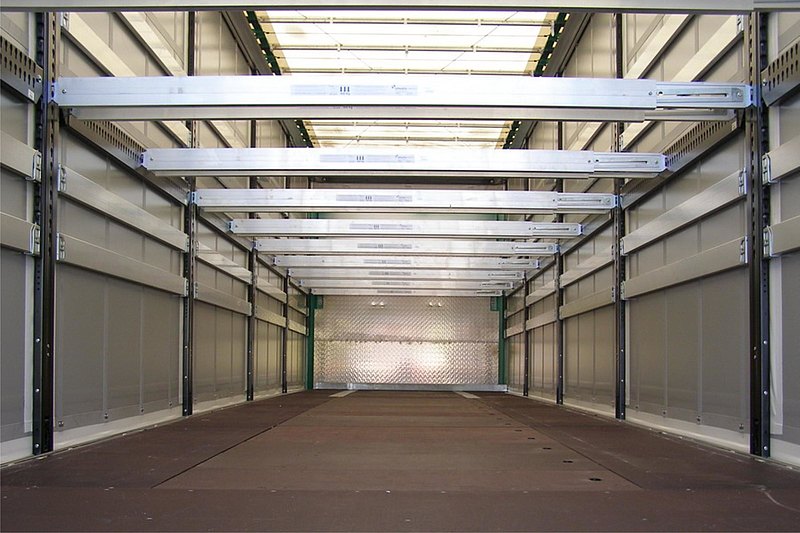

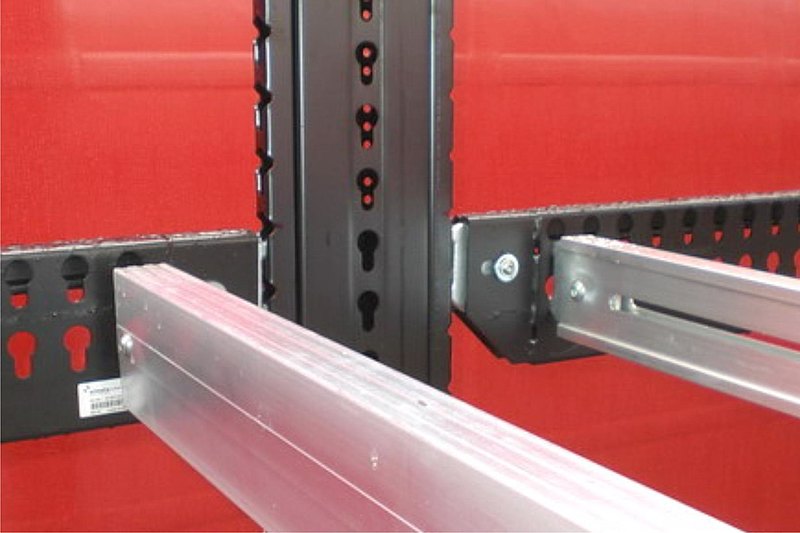

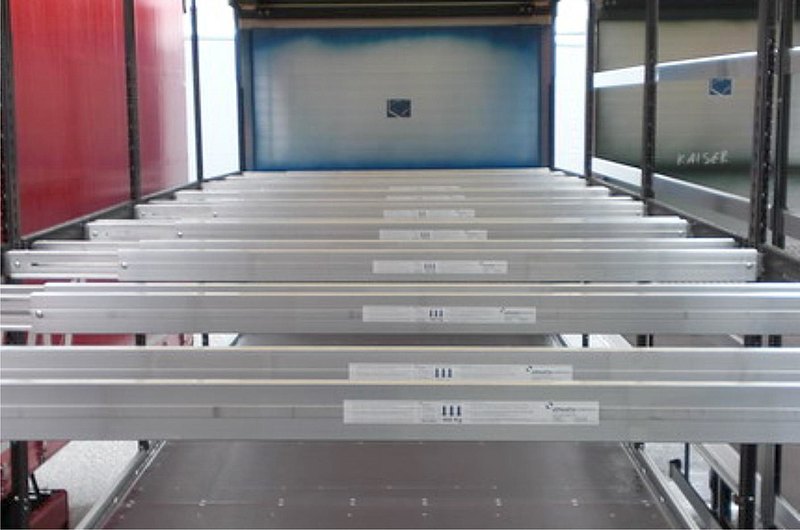

Výškovo nastaviteľný systém dvojitej podlahy CTD III = 6 nakladacích polí pre 11 x 3 europaliet, nosnosť 400 kg / paletu, 22 hliníkových nosníkov s aretáciou, výškovo nastaviteľné cca od 780 mm do 1.870 mm (od podlahy), 2 zaisťujúce priečniky pri portálovom ráme.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V v zmysle platných predpisov SR / EU. 2 sedemkomorové koncové svetlá v nárazníku. LED - bočné osvetlenie, 2 pozičné svetlá, 2 obrysové svetlá na nárazníku. 2x7-pólová a 1x15-pólová zásuvka.
LAKOVANIE
Opieskovanie oceľových častí oceľovým granulátom, viacvrstvový epoxidový – zinkofosfátový základný náter, lakovanie striekaním 2 zložkovým polyuretánovým vrchným náterom. Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné pásky na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), v zmysle normy ECE 48.
REFLEXIU KONTÚRY
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), v zmysle ECE.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Vzadu ochrana rámu a rohových stĺpikov. Zakladací klin (y) podľa predpisov. Plastové polkruhové blatníky so zásterkami v zmysle predpisov. Zadná hliníková ochrana proti podbehnutiu (nárazník). Bočná ochrana z hliníkových profilov podľa predpisov, v čiernej farbe. 1 držiak rezervy pre rezervné koleso. Plastová schránka na náradie uzamykateľná, nelakovaná, vľavo za nápravou.
