Výhody a možnosti produktu
- Vysoko kvalitné hliníkové nadstavbové komponenty nepodliehajúce korózii, preskúšané podľa EN 12642 XL
- Dierovaný vonkajší rám s rozostupom dier cca 100 mm, pozdĺžne diery 40/25 mm podľa DIN EN 12640 a 23 párov zapustených kotviacich 2,5 t ok
- Obojstranne na vonkajšom ráme hliníkové lišty pre upevnenie plachty
- Zosilnená predná stena z dutých hliníkových profilov s integrovaným držiakom pre napájacie prípoje
- Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi a profilovanými dvojkrídlovými dverami
- Možnosť voľby náprav od renomovaných výrobcov SAF alebo BPW
- VOLITEĽNE: certifikát podľa DC-smernice 9.5, certifikát pre prevoz nápojov
- VOLITEĽNE: prevedenie so sťahovateľnou plachtou a s bočnicami
- VOLITEĽNE: variabilné zaistenie nákladu pomocou priskrutkovaného kotviaceho systému (kotevné lišta Airline, kombinovaná ochranná lišta s kotviacimi otvormi)
- VOLITEĽNE: systém dvojitej podlahy CTD III pre 11 x 3 europaliet, nosnosť 400 kg / paleta
Detaily vozidla
TYPOVÉ OZNAČENIE

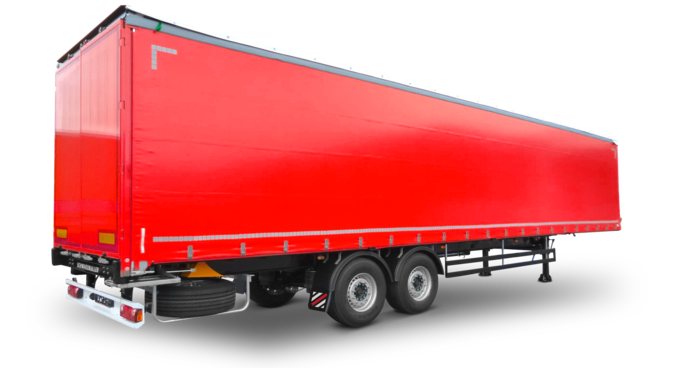

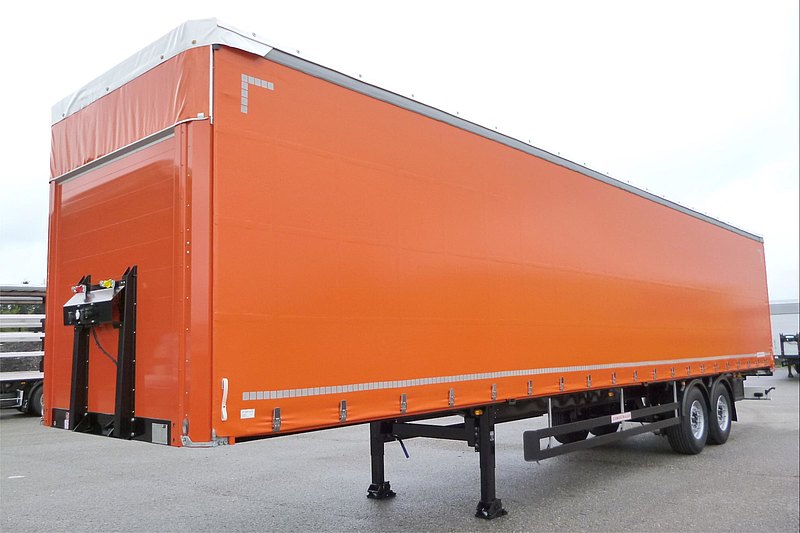

2-NÁPRAVOVÝ-Valníkový náves RH125 P S NEZÁVISLE sťahovateľnou PLACHTOU
HMOTNOSTI
Celková hmotnosť súpravy (povolená) 36 t.
Celková hmotnosť (technická) 30 t.
Zaťaženie náprav (technické) 18 t.
Zaťaženie točnice (technické) 12 t.
Úžitkové zaťaženie cca 23 - 24 t.
Vlastná hmotnosť cca 5,3 t.

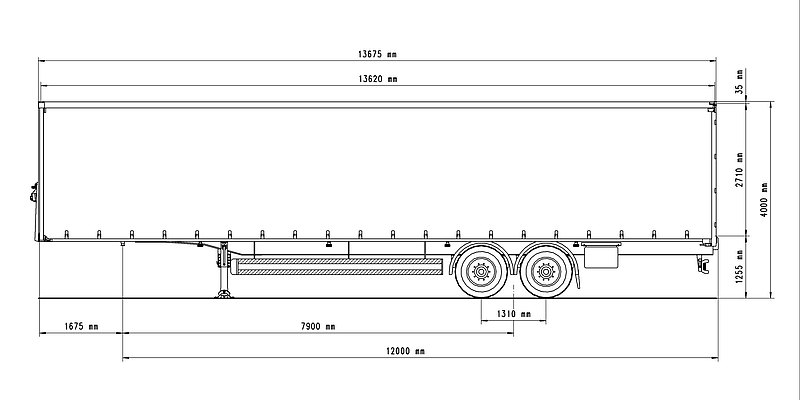

ROZMERY
Vnútorná dĺžka ložnej plochy cca 13.620 mm.
Vnútorná šírka ložnej plochy cca 2.480 mm.
Celková šírka 2.550 mm.
Vnútorná výška ložnej plochy cca 2.720 mm.
Bočná nakladacia výška pod vodiacimi profilmi cca 2.620 mm.
Vnútorná šírka medzi vodiacimi profilmi cca 2.430 mm.
Portálová nakladacia výška cca 2.620 mm.
Portálová nakladacia šírka cca 2.480 mm.
Ložná výška cca 125 mm nad výškou točnice ťahača.
RÁM VOZIDLA
Oceľová zváraná konštrukcia.
Pripojovacia výška točne nezaťaženého vozidla 1.090 - 1.190 mm pre vzduchom odpružený ťahač.
Výmenný 2" kráľovský čap.

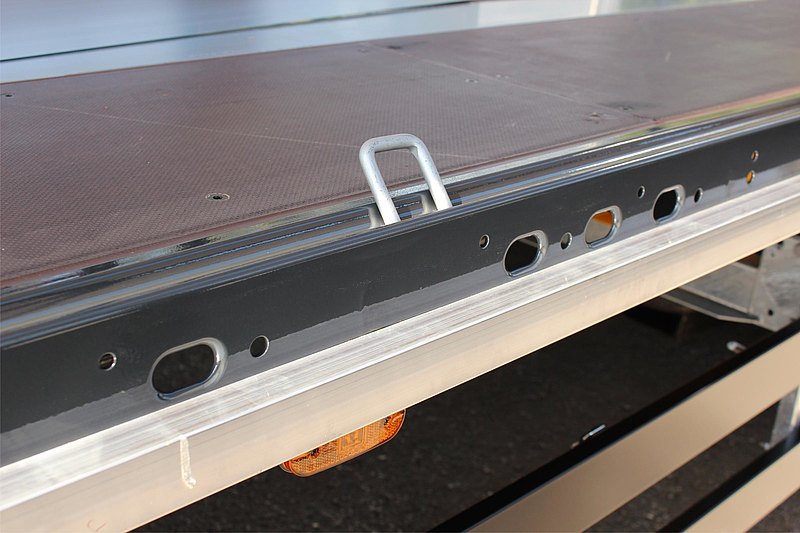

Dierovaný vonkajší rám s rozostupom dier cca 100 mm, rozmer dier 40/25 mm podľa DIN EN 12640 a 23 párov zapustených 2,5 t kotevných strmeňov.
PODVOZOK
Vzduchové odpruženie náprav s možnosťou výškovej regulácie (cca + 120 / - 80 mm).
Automatické nastavenie jazdnej výšky od 15 km / hod.
Nápravy s kotúčovými brzdami nenáročnými na údržbu, ø 430 mm.
Pevné nápravy 2 x 9 t, rázvor 1.310 mm.
kolesá:
4 ks 385/65 R 22,5 160J, značka podľa výberu závodu.
4 ks oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm, vo farbe striebornej.
podperné nohy
Mechan. opory pre odstavenie vozidla - 2 x 12 t s jednostranným ovládaním.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13.
Dvojokruhový.
EBS - elektronický brzdový systém.
Wabco 2S2M = jedna náprava so senzormi.
RSS - stabilizačný program.
Pružinová parkovacia brzda na dvoch nápravách.
Oceľové vzduchojemy.
PODLAHA
Podlaha z preglejky s hr. 27 mm, zároveň s vonkajším rámom.
2 profilované oceľové koľajnice nad lyžinami
(Zaťaženie podlahy do 7 t = zaťaženie na nápravu vysokozdvižného vozíka).

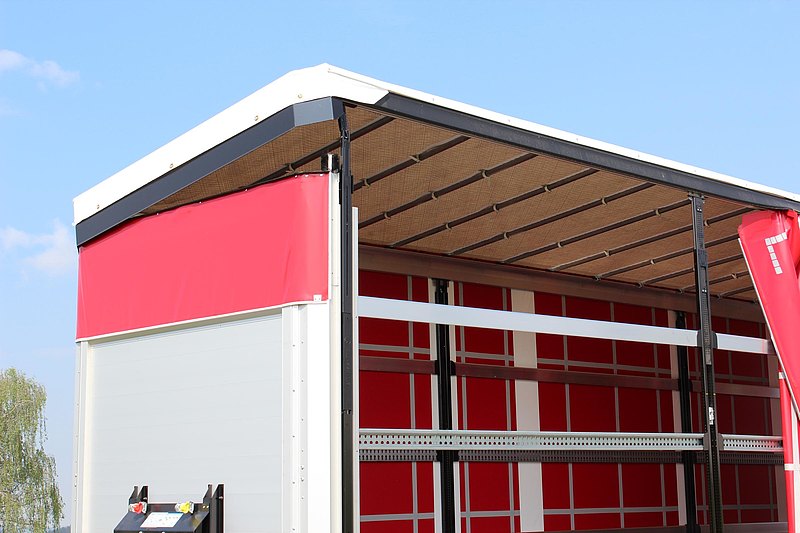

STENY A NEZÁVISLE sťahovateľné PLACHTA

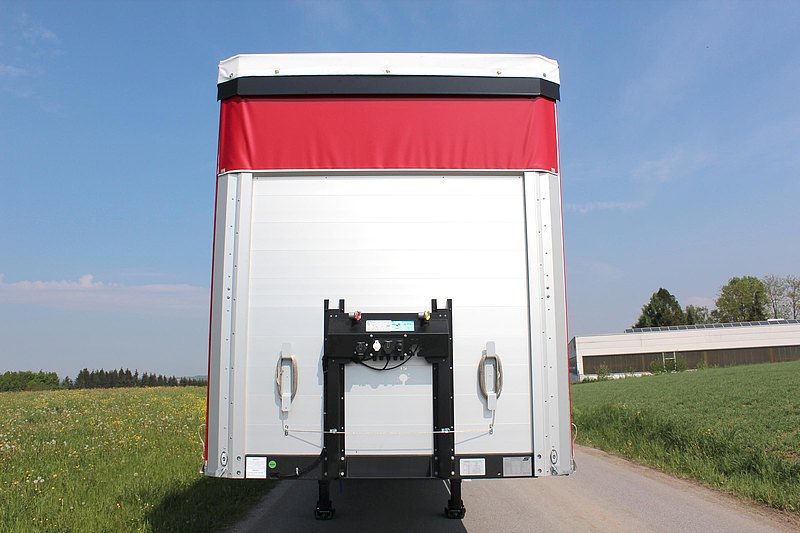

Pevná predná stena z dutých hliníkových profilov do výšky 2.400 mm s 2 stredovými výstuhami, zvnútra 2 ks viazacích ok pre zaistenie nákladu.
Navrchu uzavreté plachtou, vo farbe bočnej plachty.
Vnútorná strana prednej steny vystužená do výšky 650 mm zinkovaným oceľovým plechom.

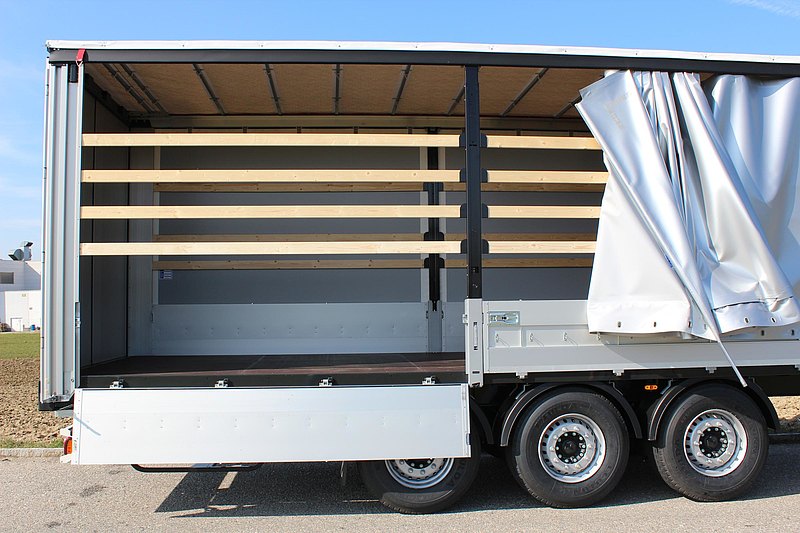

Na oboch stranách umelohmotná nezávisle sťahovateľná plachta v certifikovanom prevedení pre zaistenie nákladu podľa kódu XL, s navarenými horizontálnymi a vertikálnymi pásovými zosilneniami vrátane rýchloupínacích spôn, s predným a zadným tyčovým uzáverom, otvárateľné na všetkých 4 rohoch, vzadu s upínacou račňou.
Plachta s tesnením k vonkajšiemu rámu.
Materiál podľa výberu závodu, farba plachty podľa možnosti dodania.
Strešný diel plachty zosilnený, priesvitný.

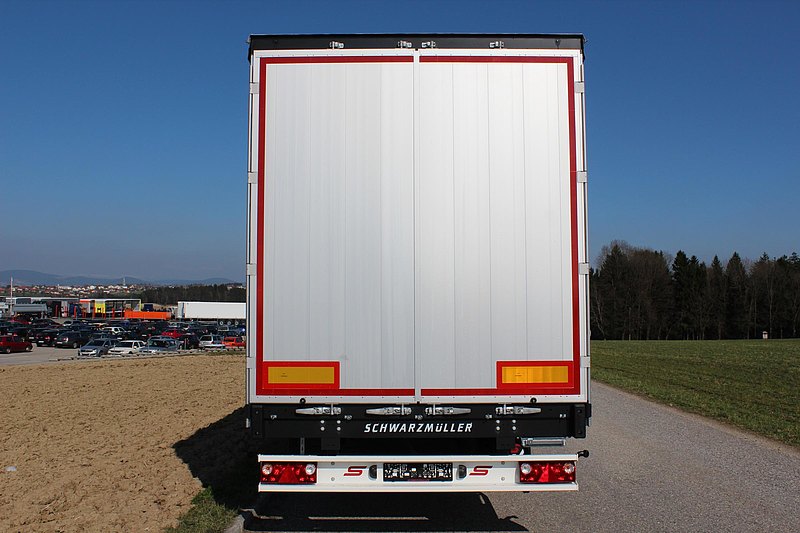

Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi, vrchný priečnik so strešnou konštrukciou posuvný dopredu, dvere cez celú vnútornú výšku, s dvoma vnútri uloženými tyčovými uzávermi.
STĹPIKY / STRECHA
2 pevné predné hliníkové rohové stĺpiky do výšky strechy, umiestnenej bočne vpredu.
3 stredné stĺpiky v smere jazdy vľavo, posuvné po celej dĺžke ložnej plochy.
3 stredné stĺpiky v smere jazdy vpravo, posuvné po celej dĺžke ložnej plochy.

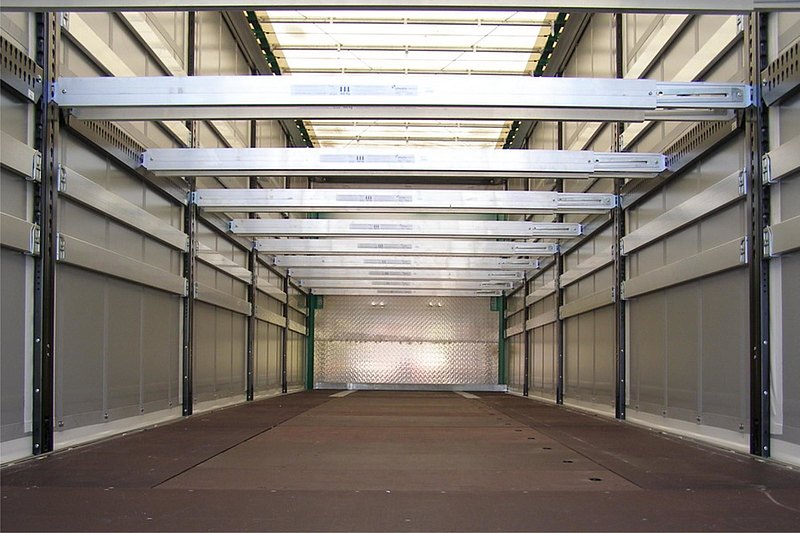

4 rady vreciek pre plachtové laty, prvý rad úplne dole cca 460 mm, s odstupmi cca 160/450/450 mm, 4 rady hliníkových profilovaných plachtových dosiek 100/25 mm.
Strešná posuvná konštrukcia VERZUS s umelohmotným strmeňom, dopredu posuvná so zdvíhacou automatikou, s obmedzením posuvná i dozadu (možno otvoriť zhora) = zhrnutá zostáva v nakladacím priestore, bezo sklonu, so zvislými a vodorovný mi vodiacimi pojazdmi = bez vystupujúcich hrán.
Na oboch stranách špeciálny hliníkový vodiaci profil pre pojazdy plachty a stĺpikov,
konstrukčná výška 140 mm.
Ovládacia tyč pre posuvnú strechu (držiak na bočnej ochrane z vnútornej strany).
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU.
2 Sedemkomorové koncové svetlá v zadnom nárazníku.
LED - bočné osvetlenie.
2 pozičné svetla.
2 obrysové svetlá na nárazníku.
2x7-pólová a 1x15-pólová zásuvka.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa normy ECE (umiestnené vodorovne na zadných vrátach).
VYBAVENIE
Zadná ochrana rámu a portálových stĺpikov, dolné zosilnenie stĺpikov.
Zakladací klin (y) podľa predpisov.
1 výsuvný rebrík vpravo vzadu.
Plastové polkruhové blatníky sa zásterkami podľa predpisov.
Na oboch stranách hliníkové lišty pre zaistenie plachty naskrutkované na vonkajšom ráme.
Zadná hliníková ochrana proti podbehnutiu (nárazník), v bielej farbe.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisu.
1 držiak pre rezervné koleso (vpravo úplne vzadu).
Plastová schránka na náradie, uzamykateľná, nelakovaná.
