Výhody a možnosti produktu
- Sklopná zadná stena z dutých hliníkových profilov vysoká 800 mm, + 2 integrované sklopné stúpadlá
- Dvojvrstvová podlaha skladajúca sa zo základnej doskovej podlahy s integrovanými oceľovými omega výstuhami a prekrytím zo špeciálnej tvrdenej brezovej preglejky
- Oceľová zváraná konštrukcia pomocného rámu so zhora vsadenými priečnikmi (štandardná stavebná výška)
- Oceľová zváraná konštrukcia pomocného rámu s priechodnými priečnimiy (nízka stavebná výška)
- VOLITEĽNE: stavebné prevedenie s bočnicami z dutých hliníkových profilov, výška bočníc 1.000 mm
- VOLITEĽNE: eloxovaná ochranná lišta, obojstranne na vonkajšom ráme
- VOLITEĽNE: nakladací hydraulický žeriav s upevňovacím príslušenstvom a zodpovedajúcim hydraulickým príslušenstvom
- VOLITEĽNE: dierovaný vonkajší rám s rozostupom dier cca 100 mm, pozdĺžne diery 50/30 mm, možnosť kotvenia až 2 t pre každé kotevné miesto
- VOLITEĽNE: zdvíhacie čelo (plošina) s hornou sklopnou časťou - určené prevažne pre distribučné dopravu
- VOLITEĽNE: vystuženie pomocného rámu pre prednú alebo zadnú montáž hydraulického nakladacieho žeriavu
- VOLITEĽNE: podlaha zo smrekovcového alebo tvrdého dreva hr. 40 mm odolná proti vplyvom počasia, bez prekrytia
- VOLITEĽNE: RULASI = systém zaistenia nákladu pomocou klaníc s odlišným rozmiestnením kotevných vreciek
Detaily vozidla
TYPOVÉ OZNAČENIE
Valníková nadstavba NA 3-NÁPRAVOVÝ PODVOZOK
HMOTNOSTI
Hmotnosť nadstavby cca 1,8 t.

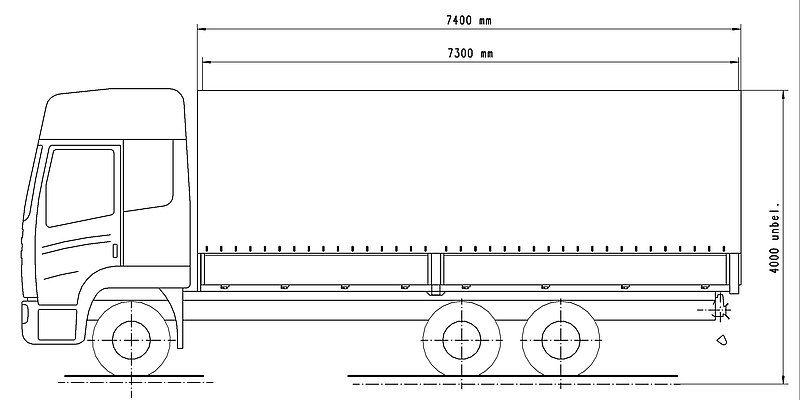

ROZMERY
Vnútorná dĺžka ložnej plochy cca 7.300 mm.
Vnútorná šírka ložnej plochy cca 2.480 mm.
Celková šírka 2.550 mm.
Celková výška v nezaťaženom stave prispôsobená na cca 4.000 mm.
Vnútorná výška ložnej plochy, výška nadstavby, ložná výška, celková výška atď. môžu byť preskúša eny a oznámené až po udaní presných dát podvozku (LKW).
RÁM VOZIDLA
Oceľová zváraná konštrukcia so vsadenými / priechodnými priečnikmi.
15 párov zapustených 2,5 t kotviacich strmeňov podľa UVV.
PODLAHA
Podlaha z dosiek zo smrekového dreva hr. 30 mm,
pozdĺžne preložená pozinkovanými oceľovými vystužovacími profilmi Ω,
povrch zo špeciálnej tvrdenej brezovej protišmykovej preglejky hr. 9 mm,
zároveň s vonkajším rámom (zaťaženie podlahy do 5.460 kg = zaťaženie na nápravu vysokozdvižného vozíka podľa CSC).
STENY
Pevná predná stena z dutých hliníkových profilov do výšky 1.700 mm s 2 stredovými výstuhami, zvnútra 2 ks vá žacích ok pre zaistenie nákladu,
v nútorný strana prednej steny vystužená do výšky cca 650 mm hliní kovým ryhovaným plechom 3/5 mm.
2-dielne bočnice z dutých hliníkových profilov 800/25 mm,
s gumovým tesnením a vybraním pre oká pre presah plachty 360 mm,
s plachtovými očkami na colné lanko,
sklopné s uzávermi 681-S1.
Sklopná zadná stena z dutých hliníkových profilov vysoká 800 mm, s gumovým tesnením a vybraním pre oká, s plachtovými očkami na colné lanko, s uzávermi 681-S1,
2 sklopné stúpadlá.
STĹPIKY / STRECHA / PLACHTA
2 predné rohové stĺpiky, z čelnej strany naskrutkované, 2.000 mm vysoké,
2 stredné stĺpiky sklopné, cca do výšky bočnice delené,
2 zadné rohové stĺpiky, zo strany priskrutkované, 2.000 mm vysoké,
4 rady zasúvacích dosiek 100/27 z mäkkého dreva, umiestnených vo vreckách,
rozostup 200 mm, vpredu 1 lata.
Strešná konštrukcia EDSCHA posuvná dopredu = zhrnutá zostáva v nakladacím priestore, konštrukčná výška 95 mm.
Colná plachta Trevira s vysokopevnej tkaniny a priesvitnou strechou, vr. lanka
a montáže, materiál podľa výberu závodu, farba plachty podľa možnosti dodania.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Zadná ochrana rámu a portálových stĺpikov.
Držiak pre zakladací klin (y).
Plastové blatníky s lapačmi nečistôt podľa predpisov.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisov.
Plastová schránka na náradie, uzamykateľná, nelakovaná.
