Výhody a možnosti produktu
- Korózii odolné vysokoakostné hliníkové komponenty nadstavby, preskúšané podľa EN 12642 XL
- Oceľová zváraná konštrukcia pomocného rámu so zhora vsadenými priečnikmi (štandardná stavebná výška)
- Oceľová zváraná konštrukcia pomocného rámu s priechodnými priečnikmi (nízka stavebná výška)
- Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi a profilovanými dvojkrídlovými dverami
- Vonkajší rám so zapustenými 2,5 t kotviacimi strmeňmi
- Dvojvrstvová podlaha skladajúci sa zo základnej doskové podlahy s integrovanými oceľovými omega výstuhami a prekrytím zo špeciálnej tvrdenej brezovej preglejky
- Po oboch stranách naskrutkované hliníkové lišty slúžiace pre zaistenie plachty, fixáciu laty a zároveň ako ochrana rámu
- VOLITEĽNE: špeciálne pripojovacie zariadenie tandemový príves (s centrálnymi nápravami) - pre krátky rozostup medzi nadstavbou a prívesom
- VOLITEĽNE: prevedenie so sťahovateľnou plachtou a s bočnicami
- VOLITEĽNE: zdvíhacie čelo (plošina) s hornou sklopnou časťou - určené prevažne pre distribučnú dopravu
Detaily vozidla
TYPOVÉ OZNAČENIE
Valníková nadstavby so sťahovateľnou PLACHTOU NA 2-NÁPRAVOVOM PODVOZKU
HMOTNOSTI
Hmotnosť nadstavby cca 1,7 t.

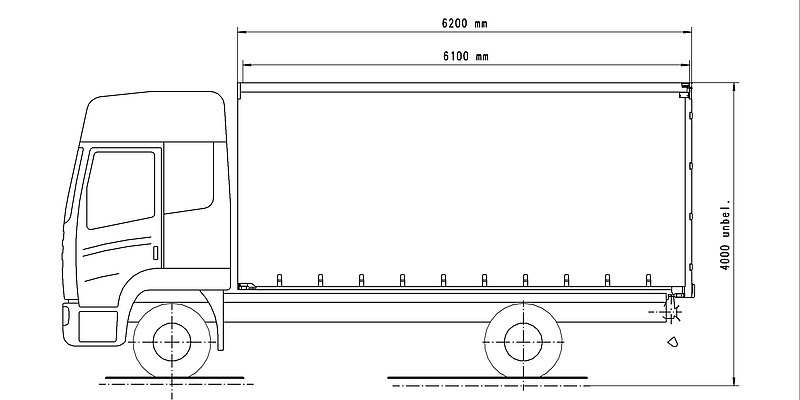

ROZMERY
Vnútorná dĺžka ložnej plochy cca 6.100 mm.
Vnútorná šírka ložnej plochy cca 2.480 mm.
Celková šírka 2.550 mm.
Celková výška v nezaťaženom stave prispôsobená na cca 4.000 mm.
Vnútorná šírka medzi vodiacimi profilmi cca 2.430 mm.
Portálová nakladacia šírka cca 2.480 mm.
Vnútorná výška ložnej plochy, výška nadstavby, ložná výška, celková výška atď. môžu byť preskúšané a oznámené až po udaní presných dát podvozku (LKW).
RÁM VOZIDLA
Oceľová zváraná konštrukcia so vsadenými / priechodnými priečnikmi.
11 párov zapustených 2,5 t kotevných strmeňov podľa UVV.
PODLAHA
Podlaha z dosiek zo smrekového dreva hr. 30 mm,
pozdĺžne preložená pozinkovanými oceľovými vystužovacími profilmi Ω,
povrch zo špeciálnej tvrdenej brezovej protišmykovej preglejky hr. 9 mm, zároveň s vonkajším rámom (zaťaženie podlahy do 5.460 kg = zaťaženie na nápravu vysokozdvižného vozíka podľa CSC).
STENY A NEZÁVISLE sťahovateľné PLACHTA
Pevná predná stena z dutých hliníkových profilov vo výške 2.400 mm s 2 stredovými výstuhami, zvnútra 2 ks viazacích ok pre zaistenie nákladu.
Navrchu uzavreté plachtou vo farbe bočnej plachty.
Vnútorná strana prednej steny vystužená do výšky cca 650 mm hliníkovým ryhovaným plechom 3/5 mm.
Na oboch stranách umelohmotná nezávisle sťahovateľná plachta v certifikovanom prevedení pre zaistenie nákladu podľa kódu XL, s navarenými horizontálnymi a vertikálnymi pásovými zosilneniami vrátane rýchloupínacích spôn, s predným a zadným tyčovým uzáverom, otvárateľné na všetkých 4 rohoch, vpredu a vzadu s upínacou račňou.
Materiál podľa výberu závodu, farba plachty podľa možnosti dodania.
Umelohmotný plachtový strop - priesvitný (= biely).
Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi, vrchný priečnik posuvný dopredu so strešnou konštrukciou "EDSCHA", brána cez celú vnútornú výšku, vždy s dvoma vnútorne uloženými tyčovými uzávermi.
STĹPIKY / STRECHA
2 pevné predné hliníkové rohové stĺpiky, prečnievajúce zo strany o cca 95 mm.
1 stredný stĺpik posuvný po celej dĺžke v smere jazdy vľavo.
1 stredný stĺpik posuvný po celej dĺžke v smere jazdy vpravo.
4 rady vreciek pre plachtové laty, prvý rad úplne dole cca 460 mm,
s odstupmi cca 160/450/450 mm, 4 rady hliníkových profilovaných plachtových dosiek
100/25 mm.
Strešná konštrukcia "EDSCHA" s umelohmotnými strmeňmi, dopredu posuvná so zdvíhacou automatikou, s obmedzením posuvná i dozadu (možno otvoriť zhora) = zhrnutá zostáva v nakladacím priestore, bezo sklonu, so zvislými a vodorovnými vodiacimi pojazdmi = bez vystupujúcich hrán.
Na oboch stranách špeciálny hliníkový vodiaci profil pre pojazdy plachty a stĺpikov.
Konštrukčná výška 125 mm, resp. cca 140 mm s umelohmotnou tesniacou manžetou.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Zadná ochrana rámu a portálových stĺpikov, dolné zosilnenie stĺpikov.
Držiak pre zakladací klin (y).
1 výsuvný rebrík vpravo vzadu.
Plastové blatníky s lapačmi nečistôt podľa predpisov.
Na oboch stranách rámu hliníkové kombi lišty pre zaistenie plachty a fixáciu laty.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisov.
Plastová schránka na náradie, uzamykateľná, nelakovaná.

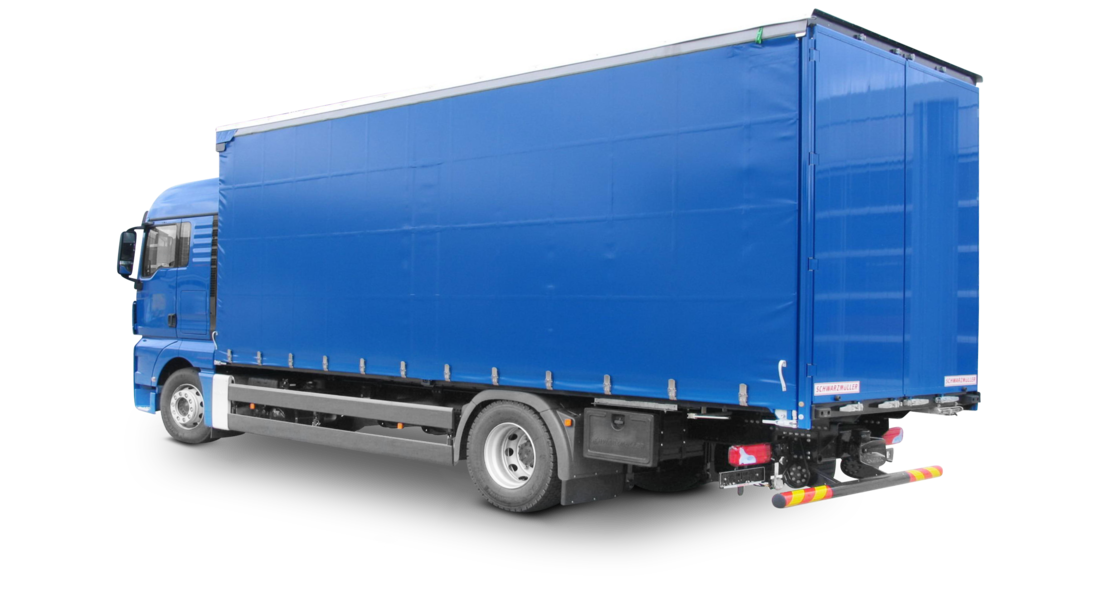

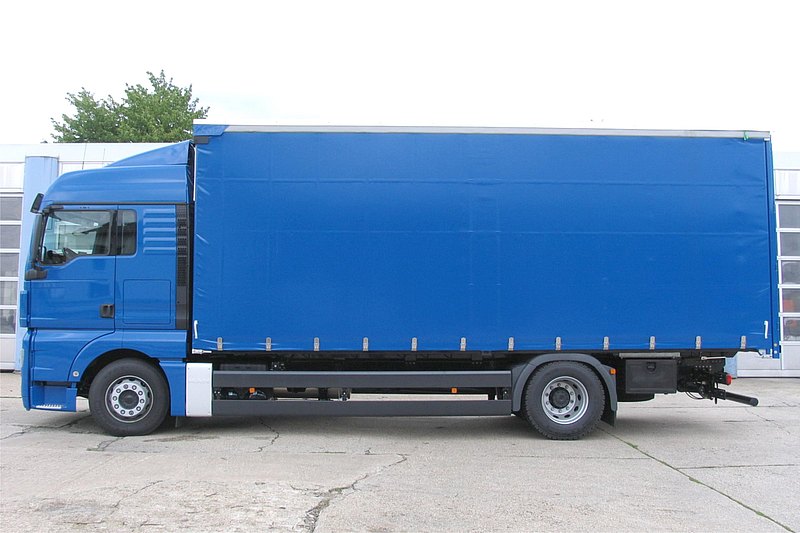

Ukážky produktu
