Výhody a možnosti produktu
- Izolovaná dutinová konštrukcia korby pre veľmi pomalé premrznutiu a minimalizáciu prilepenie nákladu
- Konštrukcia sklápacie korby tvorená kónickými lyžinami trapézového profilu vo vysokopevnostným ľahkom vyhotovení s malými podlahovými úsekmi pre vysokú odolnosť proti Boulia a vysokou pružnosťou tlmenie nárazov
- Hmotnostne optimalizovaná a tuhá konštrukcia pomocného rámu
- Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)

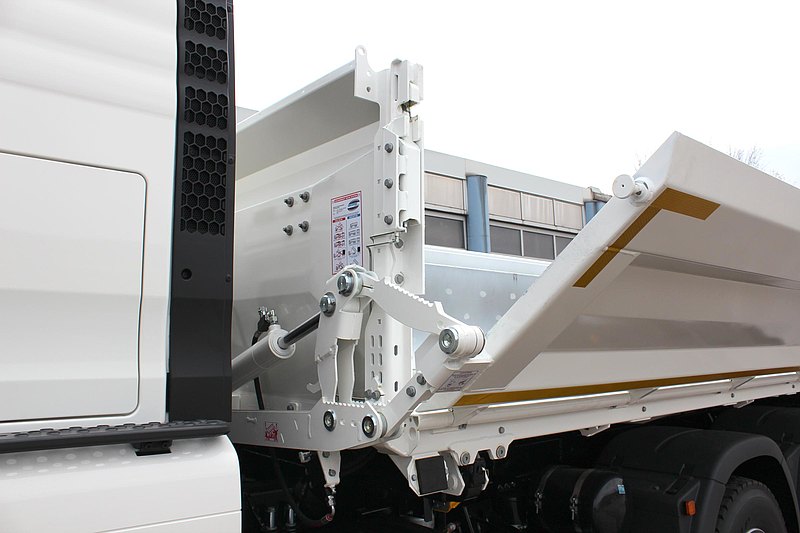

- VOLITEĽNE: na ľavej strane "BORDMATIC" = hydraulicky sklopná bočnica s dvojčinným piestom na prednom čele, ovládaným z kabíny vodiča
- VOLITEĽNE: zosilnené oceľové bočnice v membránovom prevedení
- VOLITEĽNE: elektro-pneumaticky ovládané zaistenie bočnice pre ovládacie vypínač v kabíne ťažného vozidla
- VOLITEĽNE: hliníková hopper lišta na centrálnom ovládanie bočnice

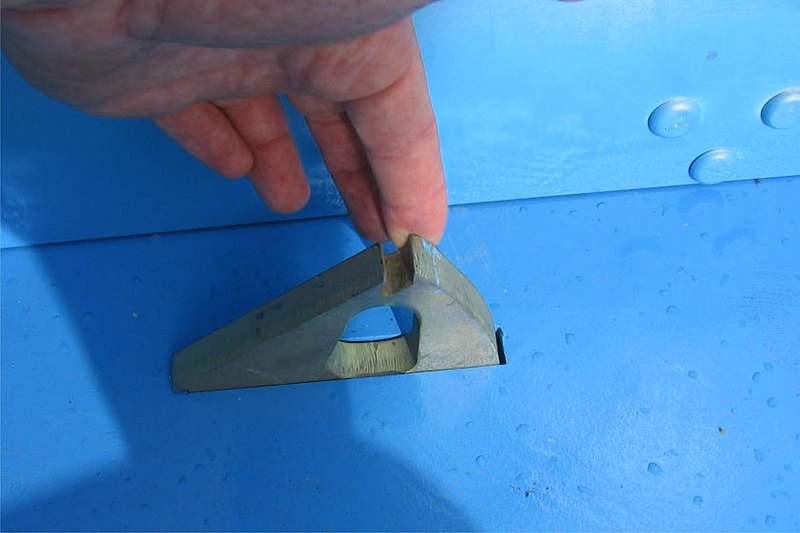

- VOLITEĽNE: výklopná kotevné oká
- VOLITEĽNE: sklopný hliníkový nárazník, s nájazdovým profilom pre finišer
- VOLITEĽNE: predné alebo zadné montáž hydraulického nakladacieho žeriavu s vystužením pomocného rámu
Detaily vozidla
Typové označenie:
3-stranná SKLÁPACÍ NADSTAVBA NA 4-NÁPRAVOVÝ PODVOZOK - STAVEBNÝ PREVEDENIE
pre sypký materiál ako piesok, štrk, výkopová zemina atď., pre stavebné nasadenie
Hmotnosti
Hmotnosť nadstavby cca 3,3 t.
Rozmery
Vnútorná dĺžka ložnej plochy cca 5.700 mm.
Vnútorná šírka ložnej plochy cca 2.420 mm.
Ložný objem cca 15 m³.
Celková šírka 2.550 mm.
Výška nadstavby, ložná výška atď. Môže byť preskúšaná a oznamovať až po oznámení presných údajov o podvozku.
POMOCNÝ RÁM
Priebežné pozdĺžne nosníky s uložením sklápacieho piestu a výložníky sklápacie korby.
Výška nadstavby nad podvozkom cca 500 mm.
Zaistenie korby kolíky s poistkou proti prekríženie.
VYSOKOTLAKOVÉ HYDRAULICKÉ SKLÁPACÍ ZARIADENIE

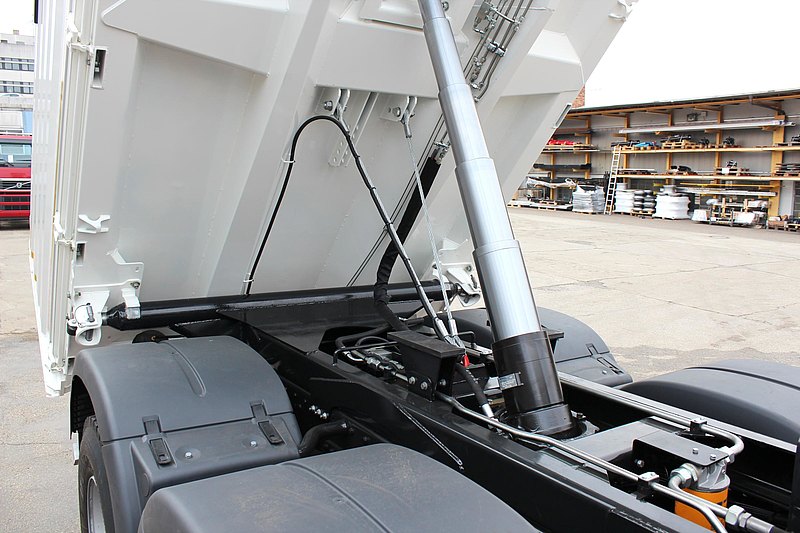

27 t-sklápacie piest pre trojstranné sklápanie, s poistným lanom.
Hydraulické čerpadlo s 80 l výkonom s priamym pripojením prírubou.
Nádrž na olej 60 l s olejovou náplňou.
Pneumatický ventil pre sklápanie s poistkou proti pretlakovania a s ovládaním v kabíne vodiča.
SKLÁPACÍ Korba
Celooceľová zváraná konštrukcia s podlahou z jemnozrnného oceľového plechu
hr. 6 mm HARDOX HB 450 (ľahké zvlnenie podlahy v dôsledku zvárania možné).
STENY
Pevná predná stena z oceľového plechu hr. 4 mm, cca 1.250 mm vysoká.
1-dielne zosilnené bočnice z dutých hliníkových profilov 60/4/3 mm, cca 1.080 mm vysoké,
sklopné s predĺženými uzávermi a pomocnými pružinami pre zdvih, takisto výkyvné s pneumatickým ovládaním z kabíny ř Riadiaca.
Zadná oceľová stena hr. 4 mm, cca 1.180 mm vysoká, výkyvná so zvýšeným uložením čapov a s pneumatickým uzáverom ovládaným z kabíny.
Zadné rohové stĺpiky zvýšené, pevne namontované zo strany, s výsypkou.
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Gumové opory na sklápacie korbe.
Držiak pre zakladací klin (y).

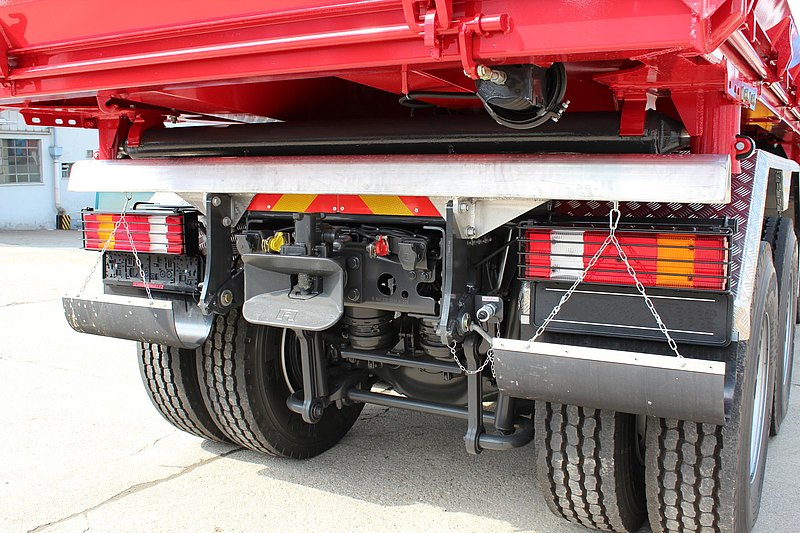

Vzadu blatníky sa zásterkami, podľa predpisov.
Držiak pre lopatu a metlu.
Po oboch stranách bočníc krycie plastové lišty (proti oteru).
Gumové dorazy na zadnom uzatváracím plechu.
Háky pre dávkovacie reťaze na zadnom čele.

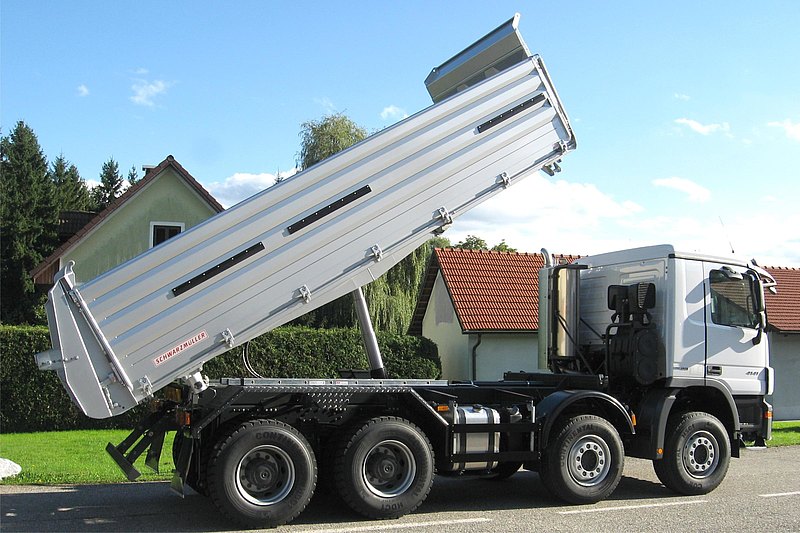

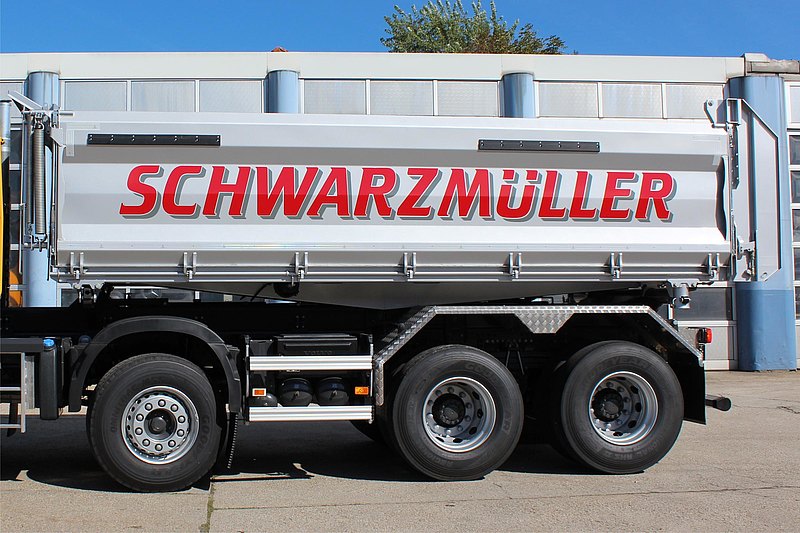

Ukážky produktu
