Výhody a možnosti produktu
- Kónické pozdĺžniky trapézového profilu vo vysokopevnostným ľahkom vyhotovení s malými podlahovými úsekmi pre vysokú odolnosť proti Boulia a vysokou pružnosťou tlmenie nárazov
- Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)
- Bočnice utesnené proti prepadu zrná labyrintovým tesniacim systémom
- VOLITEĽNE: nadstavbové bočnice z dutých hliníkových profilov, s labyrintovým tesniacim systémom, po stranách a vzadu výkyvné
- VOLITEĽNE: v zadnej stene násypky aj okienko cca 400/400 mm s dávkovacie pákou umiestnenou zo strany
- VOLITEĽNE: výklopná kotevné oká
- VOLITEĽNE: umelohmotná navíjací plachta vr. vrátane hliníkové trubky s ručnou kľukou pre navíjanie
- VOLITEĽNE: elektro-pneumaticky ovládané zaistenie bočnice pre ovládacie vypínač v kabíne ťažného vozidla
- VOLITEĽNE: hliníková hopper lišta na centrálnom ovládanie bočnice
- VOLITEĽNE: vyklápacie korba v hmotnostne optimalizované, samonosnej hliníkovej konštrukcii
Detaily vozidla
Typové označenie:
3-stranná SKLÁPACÍ NADSTAVBA NA 3-NÁPRAVOVÝ PODVOZOK - NA DIAĽKOVÉ PREPRAVU
pre prevoz paliet a obilia
Hmotnosti
Hmotnosť nadstavby cca 2,9 t.
Rozmery

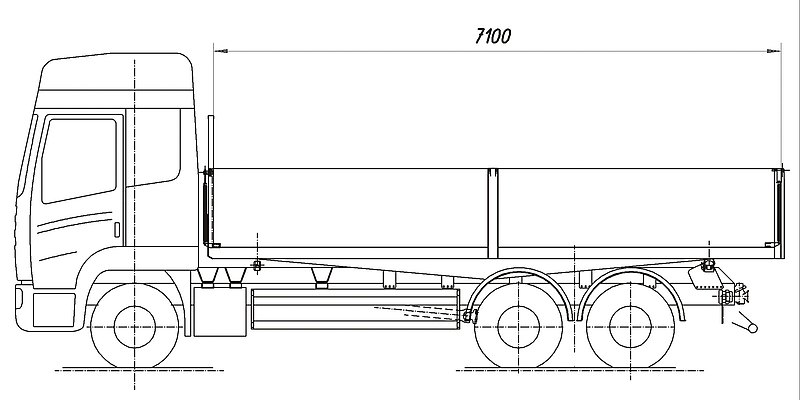

Vnútorná dĺžka ložnej plochy cca 7.100 mm.
Vnútorná šírka ložnej plochy cca 2.460 mm.
Celková šírka 2.550 mm.
Výška nadstavby, ložná výška atď. Môže byť preskúšaná a oznamovať až po oznámení presných údajov o podvozku.
POMOCNÝ RÁM
Priebežné pozdĺžne nosníky s uložením sklápacieho piestu a výložníky sklápacie korby.
Znížená konštrukčná výška.
Zaistenie korby kolíky s poistkou proti prekríženie.
VYSOKOTLAKOVÉ HYDRAULICKÉ SKLÁPACÍ ZARIADENIE
20 t-sklápacie piest pre trojstranné sklápanie, s poistným lanom,
sklopný uhol dozadu cca 38 °.
Hydraulické čerpadlo s 60 l výkonom s priamym pripojením prírubou.
Nádrž na olej 45 l s olejovou náplňou.
Pneumatický ventil pre sklápanie s poistkou proti pretlakovania a s ovládaním v kabíne vodiča.
SKLÁPACÍ Korba
Celooceľová zváraná konštrukcia s podlahou z jemnozrnného oceľového plechu
hr. 5 mm (ľahké zvlnenie podlahy v dôsledku zvárania možné).
STENY
Bočnice utesnené proti prepadu zrná labyrintovým tesniacim systémom.
Pevná predná stena z oceľového plechu hr. 3 mm, cca 1.640 mm vysoká,
2-dielne bočnice z dutých hliníkových profilov 40 mm, cca 980 mm vysoké,
(Horný a dolný profil zosilnený 4/2 mm, 3 x 200 mm meziprofily 2/2 mm),
s kolmým špeciálnym utesnením bez vybrania pre oka, sklopné s predĺženými uzávermi a pomocnými pružinami pre zdvih, rovnako tak výkyvné s manuálnym centrálnym zaistením, ovládanie každej steny zvlášť.
Zadná stena z dutých hliníkových profilov 40/2/2 mm, cca 980 mm vysoká,
sklopná s predĺženými uzávermi, takisto výkyvná, s manuálnym centrálnym ovládaním.
STĹPIKY
2 pevné predné rohové stĺpiky čelne integrované do prednej steny,
2 stredné stĺpiky sklopné, do výšky bočníc,
2 pevné zadné rohové stĺpiky zo strany privarené, do výšky bočníc.
Napínacie retiazky pri stredových stĺpikov.
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Gumové opory na sklápacie korbe.
Držiak pre zakladací klin (y).
Plachtová očka (súčasťou uloženie centrálneho zaistenia).
Gumové dorazy na zadnom uzatváracím plechu.
