Výhody a možnosti produktu
- Izolovaná dutinová konštrukcia korby pre veľmi pomalé premrznutie a minimalizáciu prilepenia nákladu
- Konštrukcia sklápacej korby tvorená kónickými lyžinami trapézového profilu vo vysokopevnostným ľahkom vyhotovení s malými podlahovými úsekmi pre vysokú odolnosť proti Boulia a vysokou pružnosťou tlmenie nárazov
- Hmotnostne optimalizovaná a tuhá konštrukcia pomocného rámu
- Tvrdo chrómovaný, vysoko kvalitný hydraulický valec (hydromotor)

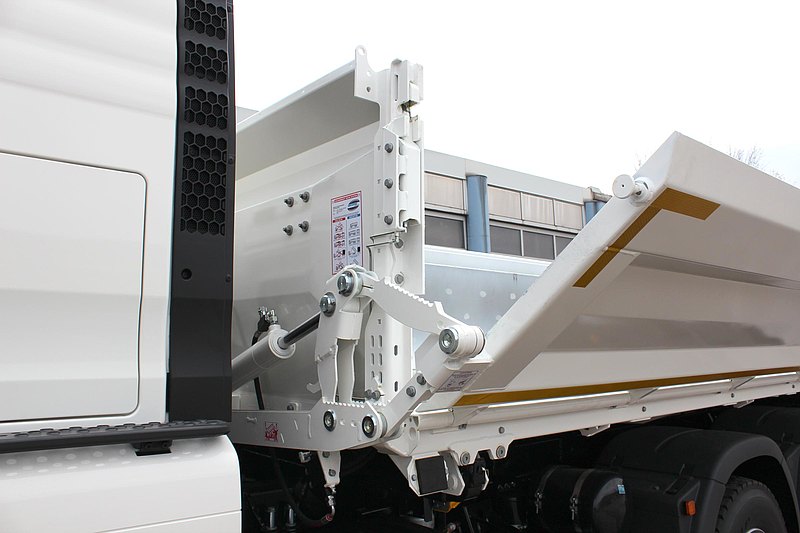

- VOLITEĽNE: na ľavej strane "BORDMATIC" = hydraulicky sklopná bočnica s dvojčinným piestom na prednom čele, ovládaným z kabíny vodiča
- VOLITEĽNE: zosilnené oceľové bočnice v membránovom prevedení
- VOLITEĽNE: elektro-pneumaticky ovládané zaistenie bočnice pre ovládacie vypínač v kabíne ťažného vozidla
- VOLITEĽNE: hliníková hopper lišta na centrálnom ovládanie bočnice
- VOLITEĽNE: výklopné kotevné oká
- VOLITEĽNE: sklopný hliníkový nárazník, s nájazdovým profilom pre finišéra
- VOLITEĽNE: predná alebo zadná montáž hydraulického nakladacieho žeriavu s vystužením pomocného rámu
Detaily vozidla
Typové označenie:
3-stranná SKLÁPACIA NADSTAVBA NA 3-NÁPRAVOVÝ PODVOZOK - STAVEBNÝ PREVEDENIE
pre sypký materiál ako piesok, štrk, výkopová zemina atď., pre stavebné nasadenie
Hmotnosti
Hmotnosť nadstavby cca 2,4 t.

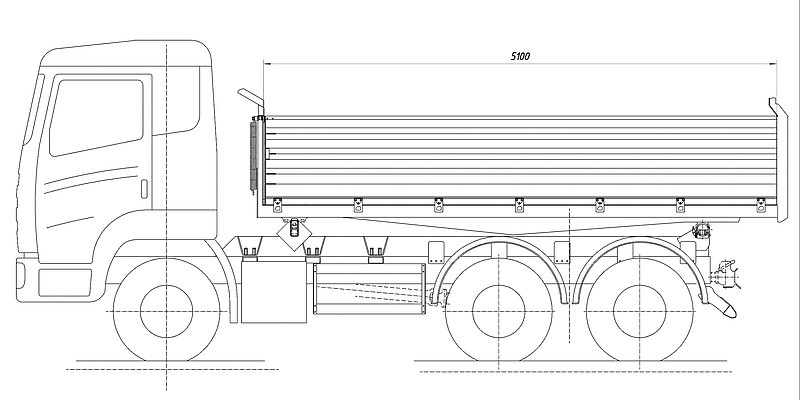

Rozmery
Vnútorná dĺžka ložnej plochy cca 5.100 mm.
Vnútorná šírka ložnej plochy cca 2.420 mm.
Ložný objem cca 11 m³.
Celková šírka 2.550 mm.
Výška nadstavby, ložná výška atď. môže byť preskúšaná.
POMOCNÝ RÁM
Priebežné pozdĺžne nosníky s uložením sklápacieho piestu a výložníky sklápacie korby.
Nízka výška nadstavby nad podvozkom cca 440 mm - vďaka zapustenému priváranému výložníku a špeciálnemu sklápaciemu piestu.
Zaistenie korby kolíkmi s poistkou proti prekríženie.
VYSOKOTLAKOVÉ HYDRAULICKÉ SKLÁPACIE ZARIADENIE
26 t-sklápací piest pre trojstranné sklápanie, s poistným lanom,
sklopný uhol dozadu cca 49 °.
Hydraulické čerpadlo s 60 l výkonom s priamym pripojením prírubou.
Nádrž na olej 45 l s olejovou náplňou.
Pneumatický ventil pre sklápanie s poistkou proti pretlakovaniu a s ovládaním v kabíne vodiča.
SKLÁPACIA Korba
Celooceľová zváraná konštrukcia s podlahou z jemnozrnného oceľového plechu
hr. 5 mm z oderuvzdornej vysokopevnostnej ocele (ľahké zvlnenie podlahy v dôsledku zvárania možné).
STENY
Pevná predná stena z oceľového plechu hr. 4 mm, cca 980 mm vysoká.
1-dielne zosilnené bočnice z dutých hliníkových profilov 60/4/3 mm, cca 880 mm vysoké,
sklopné s predĺženými uzávermi a pomocnými pružinami pre zdvih, takisto výkyvné,
ľavá strana s pneumatickým ovládaním z kabíny vodiča, pravá strana s manuálnym ovládaním.
Zadná oceľová stena hr. 4 mm, cca 980 mm vysoká, výkyvná so zvýšeným uložením čapov a s pneumatickým uzáverom ovládaným z kabíny, takisto podmienečne sklopná = horné uloženie zaistené skrutkami.
Zadné rohové stĺpiky zvýšené, za strany pevne namontované.
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Gumové opory na sklápacej korbe.
Držiak pre zakladací klin (y).
Vzadu blatníky sa zásterkami, podľa predpisov.
Držiak pre lopatu a metlu.
Po oboch stranách bočníc krycie plastové lišty (proti oteru).
Háky pre dávkovacie reťaze na zadnom čele.

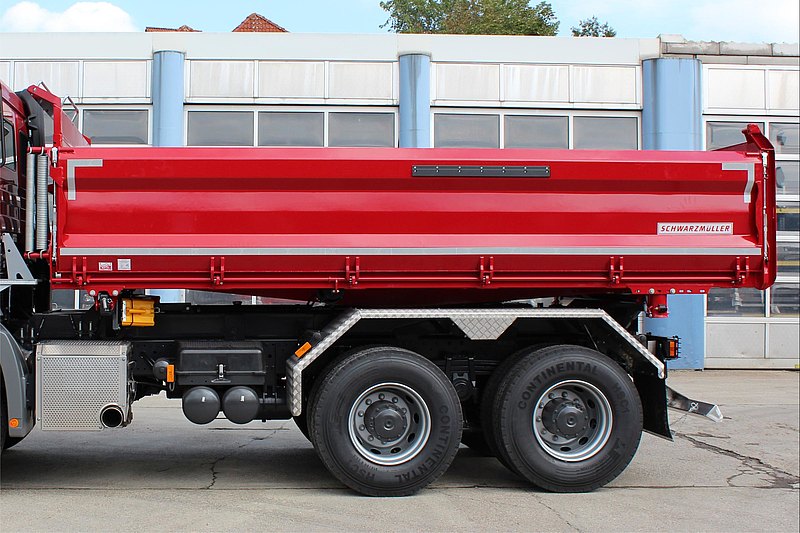

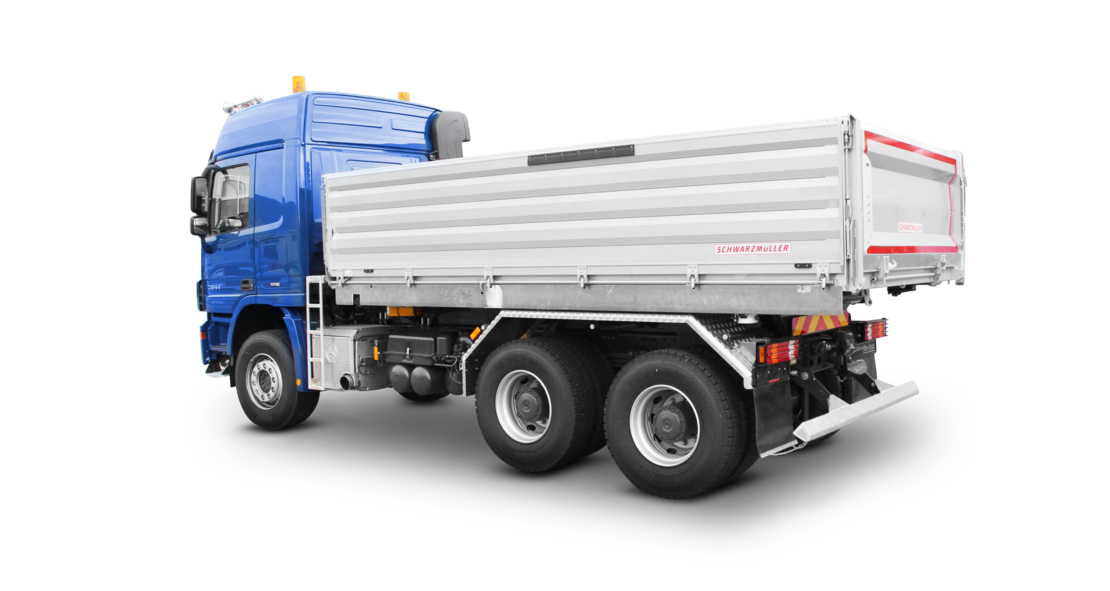

Ukážky produktu
