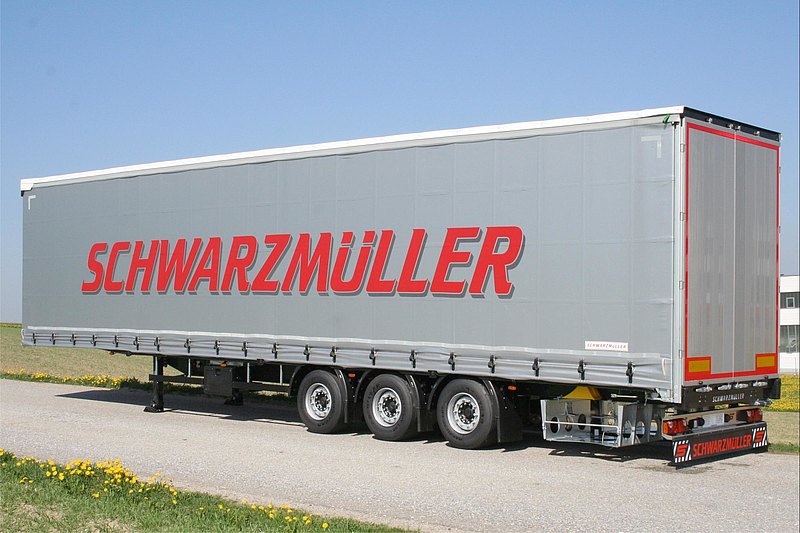

3- nápravový MEGA veľkoobjemový valníkový náves s celobočnými zhrňovacími plachtami Coil s výškou rámu 40 mm

Výhody a možnosti produktu
  • Korózii odolné vysokoakostné hliníkové komponenty nadstavby, preskúšané podľa EN 12642 XL
  • Zosilnená konštrukcia rámu na prepravu 27 t zvitkov v ťažisku na min. nakladacie dĺžke 2.000 mm

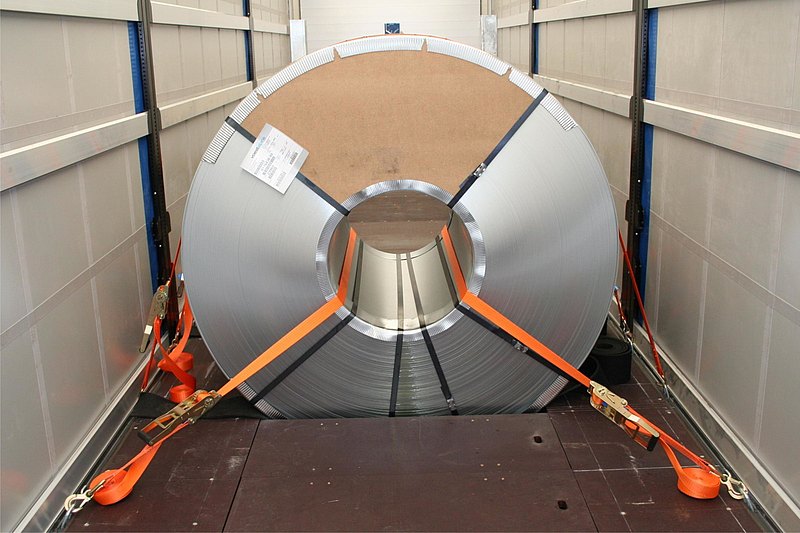

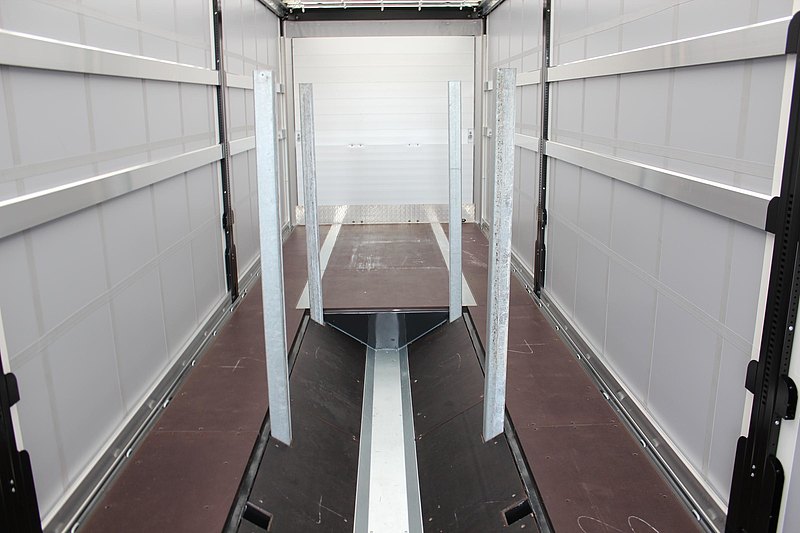

  • V podlahe zabudované prehĺbené lôžko s úžitkovou dĺžkou cca 7.400 mm s 5 pármi integrovaných kotevných vreciek pre klanice, určené pre prevoz zvitkov s priemerom až 2.100 mm

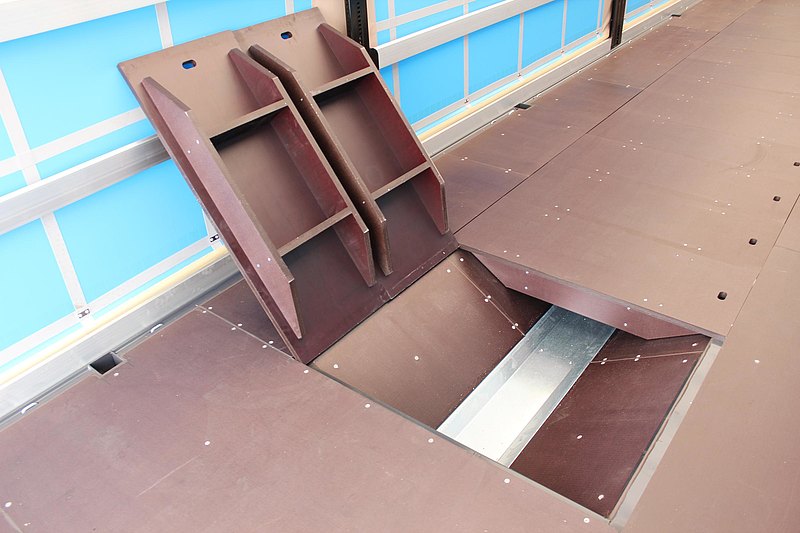

  • Krycie dosky lôžka (muldy) z tvrdenej protišmykové preglejky hr. 27 mm s vystužením, umožňujúci prejazd vysokozdvižným vozíkom

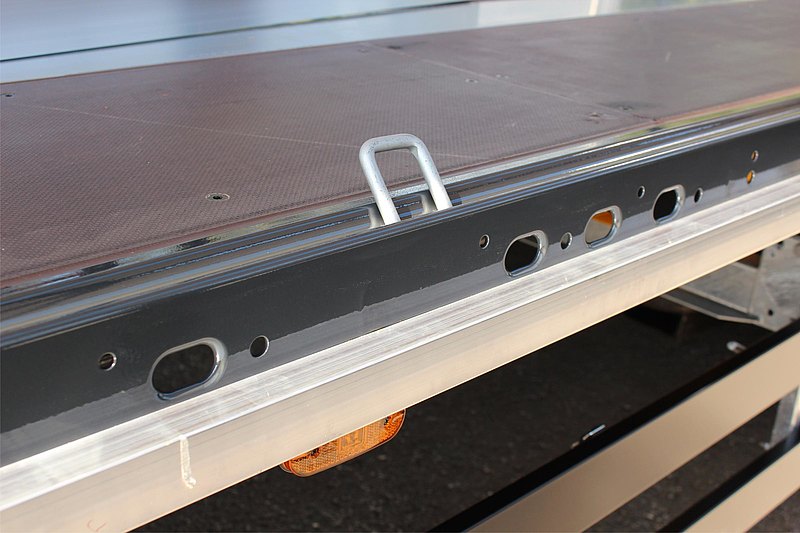

  • Dierovaný vonkajší rám (začínajúce cca 3.000 mm od prednej steny) s rozostupom dier cca 100 mm, pozdĺžne diery 40/25 mm podľa DIN EN 12640 a 20 párov zapustených 2,5 t kotevných strmeňov / ok, navyše 5 párov 4 t kotevných strmeňov vo vonkajšom ráme v oblasti prehĺbeného lôžka
  • Vnútorná výška prestaviteľná pomocou dvíhania strechy (Hubdach) o 60 mm = 2. ložná výška

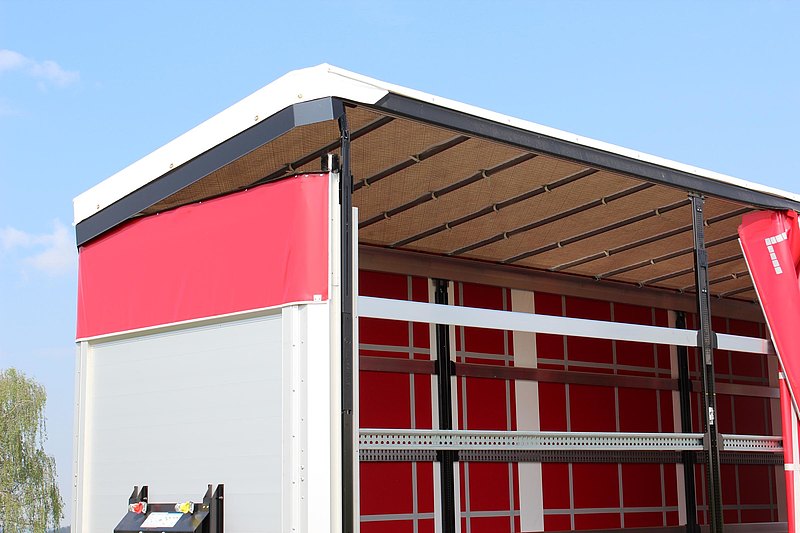

  • Obojstranne hydraulické dvíhanie strechy (Hubdach) s manuálnym ovládaním so zdvihom 400 mm, pre nakládku a vykládku vozidla
  • Možnosť volby náprav od renomovaných výrobcov SAF, BPW nebo JOST
  • VOLITEĽNE: prehĺbené lôžko (mulda) s pozdĺžnymi zosilnenými výstuhami, určené pre prevoz pásovej ocele
Detaily vozidla
TYPOVÉ OZNAČENIE
3-NÁPRAVOVÝ veľkopriestorový Valníkový náves RH 40 COIL so sťahovateľnou PLACHTOU - ĽAHKÉ PREVEDENIE pre prevoz gitterboxových (kovových) paliet podľa DIN 15155
HMOTNOSTI
Celková hmotnosť súpravy (povolená) 40 t. Celková hmotnosť (technická) 39 t. Zaťaženie náprav (technické) 27 t. Zaťaženie točnice (technické)
ROZMERY

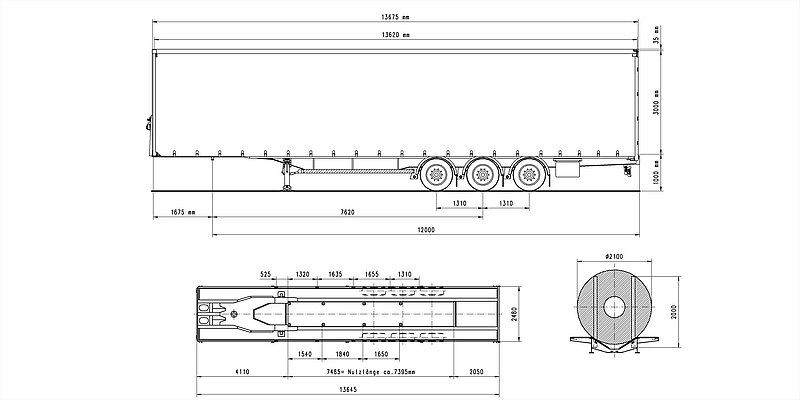

Vnútorná dĺžka ložnej plochy cca 13.620 mm. Vnútorná šírka ložnej plochy cca 2.480 mm. Celková šírka 2.550 mm vnútorná výška ložnej plochy cca 3.010 mm. Bočná nakladacia výška pod vodiacimi profilmi cca 2.855 mm. Vnútorná šírka medzi vodiacimi profilmi cca 2.490 mm. Portálová nakladacia výška cca 2.910 mm. Portálová nakladacia šírka cca 2.480 mm. Ložná výška cca 40 mm nad výškou točnice ťahača.
RÁM VOZIDLA

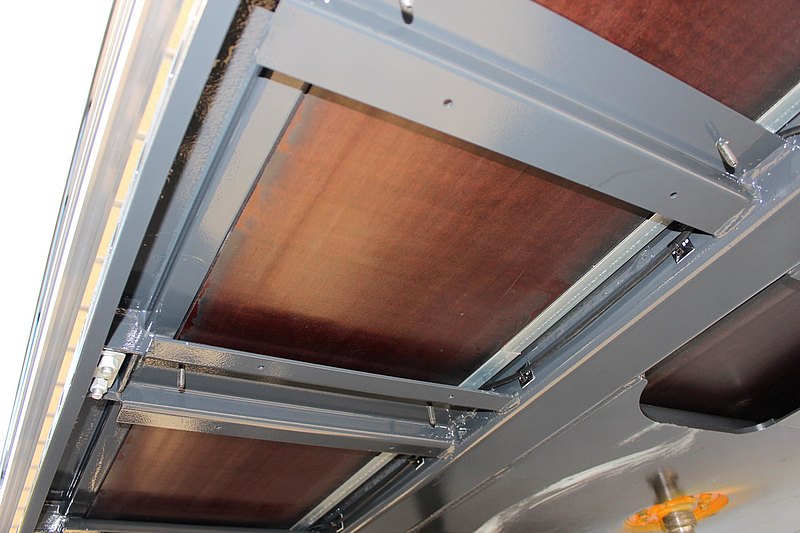

Špeciálna nízka oceľová odľahčená zváraná konštrukcia, zosilnená pre prepravu zvitkov (27 t v ťažisku vozidla v minimálnej dĺžke náklade 2.000 mm). Rám vozidla s plechovým prekrytím nad kolesami. Výmenný 2" kráľovský čap. Dierovaný vonkajší rám (začínajúce cca 3.000 mm od predného čela) s rozostupom otvorov pre gurtne cca 100 mm, otvory s rozmerom 40/25 v zmysle DIN EN 12640 a 20 párov zapustených 2,5 t kotevných ôk, navyše 5 párov 4 t kotevných ôk v prehĺbenom lôžku na vonkajšom ráme.
PODVOZOK
Vzduchové odpruženie náprav s možnosťou výškovej regulácie cca 250 mm (cca + 180 / -70 mm). Automatické nastavenie jazdnej výšky od 15 km / hod. Nápravy s kotúčovými brzdami o ø 370 mm. Pevné nápravy 3 x 9 t, rázvor 2 x 1.310 mm. Kolesá: 6 ks pneumatík 435/50 R 19,5 160J, značka Goodyear FuelMax T, 6 oceľových ráfikov 14,00 x 19,5, 10 otvorov,
podperné nohy

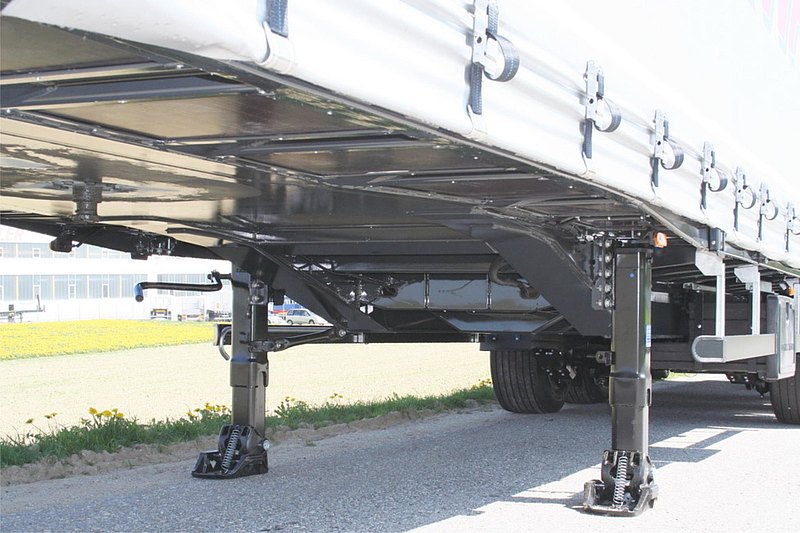

Mechan. opory pre odstavenie vozidla - 2 x 12 t s jednostranným ovládaním, značka podľa výberu závodu.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. EBS - elektronický brzdový systém. Wabco 2S2M = jedna náprava so senzormi. RSS - stabilizačný program. Pružinová parkovacia brzda na dvoch nápravách. Hliníkové vzduchojemy.
PODLAHA
Vpredu až do cca 3.400 mm z preglejky hr. 30 mm, zvyšok podlahy z preglejky o hrúbke 27 mm.
STENY A NEZÁVISLE sťahovateľná PLACHTA
Pevná predná stena z dutých hliníkových profilov do výšky 2.550 mm s 2 stredovými výstuhami, zvnútra 2 ks viazacích ôk pre zaistenie nákladu. Navrchu uzavreté plachtou vo farbe bočnej plachty. Vnútorná strana prednej steny vystužená do výšky 650 mm zinkovaným oceľovým plechom. Po oboch stranách umelohmotné celobočné zhrňovacie plachty v certifikovanom prevedení pre zaistenie nákladu v zmysle kódu XL, s navarenými horizontálnymi a vertikálnymi pásovými zosilneniami vrátane rýchloupínacích spôn, s predným a zadným tyčovým uzáverom, otvárateľné na všetkých 4 rohoch, vzadu s upínacou račňou. Plachta s tesnením k vonkajšiemu rámu. Materiál podľa výberu závodu, farba plachty podľa výberu. Strešný diel plachty zosilnený, priesvitný. Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi, vrchný priečnik so strešnou konštrukciou posuvný dopredu, dvere cez celú vnútornú výšku, s dvoma vo vnútri uloženými tyčovými uzávermi.
STĹPIKY / STRECHA
a2 pevné predné hliníkové rohové stĺpiky do výšky strechy, umiestnenej bočne vpredu, 3 stredné stĺpiky v smere jazdy vľavo, posuvné po celej dĺžke ložnej plochy, prevedenie stĺpikov pre Hubdach (zdvih strechy), 3 stredné stĺpiky v smere jazdy vpravo, posuvné po celej dĺžke ložnej plochy, prevedenie stĺpikov pre Hubdach (zdvih strechy). Na každej strane navyše 3 dodatočné zámky pre stĺpiky. 4 rady úchytov pre plachtové laty, prvý rad úplne dole cca 460 mm, s rozostupmi cca 160/600/600 mm, 4 rady hliníkových profilovaných plachtových dosiek 100/25 mm. Obojstranný hydraulický Hubdach s manuálnym ovládaním so zdvihom 400 mm, pre nakládku a vykládku zo strany (portálové dvere musia zostať otvorené). Strešná posuvná konštrukcia VERSUS s umelohmotným strmeňom, dopredu posuvná s prizdvihovacou automatikou = zhrnutá zostáva v nakladacím priestore, so zvislými a vodorovnými vodiacimi profilmi = bez vystupujúcich hrán. Po oboch stranách špeciálny hliníkový vodiaci profil pre pojazd plachty a stĺpikov. Konštrukčná výška 195 mm. Ovládacia tyč pre posuvnú strechu (držiak na bočnej ochrane z vnútornej strany).
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU. 2 Sedemkomorové koncové svetlá v zadnom nárazníku. LED - bočné osvetlenie. 2 pozičné svetla. 2 obrysové svetlá na nárazníku. 2x7-pólová a 1x15-pólová zásuvka.
LAKOVANIE
Opieskovanie oceľových častí oceľovým granulátom, viacvrstvový epoxidový – zinkofosfátový základný náter, lakovanie striekaním 2 zložkovým polyuretánovým vrchným náterom. Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné pásky na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE
PRÍSLUŠENSTVO
Zadné značenie v zmysle normy ECE (umiestnené vodorovne na zadných dverách).
VYBAVENIE
Zadná ochrana rámu a portálových stĺpikov, dolné zosilnenie stĺpikov. Zakladací klin (y) podľa predpisu, 1 výsuvný rebrík vpravo vzadu, 12 plastových krátkych blatníkov sa zásterkami v zmysle predpisu. Hliníková lišta pre zaistenie plachty umiestnená z oboch strán, priskrutkovaná k vonkajšiemu rámu. Zadná hliníková ochrana proti podbehnutiu (nárazník), v bielej farbe. Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisu, 1 držiak rezervného kolesa návesu. Plastová schránka na náradie, uzamykateľná, nelakovaná, vľavo za nápravami.
Ukážky produktu
