Výhody a možnosti produktu
- Odľahčená konštrukcia rámu z vysokopevnostnej špeciálnej ocele NAXTRA
- Exte vrecká pre klanice s 2-dielnymi klanicami Exte 144-S sa skrutkovacím upevnením (zaťaženie 1 páru klaníc max. 7 t)
- Klanicové priečniky pripevnené prostredníctvom privarených klem (svoriek)
- Ochranné plechy pozdĺžnikov (proti zaháknutie čeľustí)
- Vzduchom odpružené nápravy v zosilnenom prevedení (Off Road)
- Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
- VOLITEĽNE: Zakrytie medzi lyžiny ráme z oceľového rebrovaného plechu
- VOLITEĽNE: vpredu pevný strmeň pre zdvihnutie nakladacím žeriavom, vr. zaistenie točne
- VOLITEĽNE: úložný priečnik z oceľového profilu obojstranne skosený na vonkajšej strane, pripevnený prostredníctvom upínacieho zariadenia (svoriek)
- VOLITEĽNE: celková hmotnosť vozidla 20 t pre vzduchom odpružených náprav 2 x 10 t a dvojitou montážou pneumatík
- VOLITEĽNE: ľahko odnímateľné blatníky s pružinovým napínaním, pre jednoduchú montáž snehových reťazí
- VOLITEĽNE: vysokozáťažový navijak Autonordic s kotevné Kurtom
Detaily vozidla
Typové označenie:
Klanicové prívesy S CENTRÁLNYMI NÁPRAVAMI - BEZ PODLAHY
Hmotnosti
Celková hmotnosť (povolená) 18 t.
Celková hmotnosť (technická) 19 t u zaťaženie podpery 1 t.
Vlastná hmotnosť cca 3, 1 t.
Rozmery
Dĺžka rámu vozidla cca 5.000 mm.
Celková šírka 2.550 mm.
Výška ložnej plochy v nezaťaženom stave až k hornej hrane klanicového priečnika
cca 1.320 mm (k lanicové priečniky nie sú v oblasti kolies).
Rám vozidla
Oceľová zváraná konštrukcia NAXTRA s centrálnym uložením náprav.
Ťažná oj výškovo nastaviteľná (- cca 110 mm) skrutkovacie ťažné oko 50 mm
pre spojovacie zariadenie ťažného vozidla, pre nulový previs LKW
(Nie pre spodnú uloženie spoj. Zariadení) a pripojovacie výšku nezaťažené ho vozidla cca 800 mm - max. 1.000 mm.
Ochranné plechy pozdĺžnikov, dlhé cca 200 mm (proti zaháknutie č Elista).
PODVOZOK
Vzduchové odpruženie náprav bez možnosti zdvíhanie a spúšťanie vozidla.
Priemer mechov 360 mm.
NÁPRAV Y
Nápravy s bubnovými brzdami nenáročnými na údržbu, zaťaží enie na nápravu 9 t.
Bubnové brzdy s "S" vačkami 420/180 mm, automaticky nastaviteľná brzdová páka,
zosilnené teleso nápravy (Off Road prevedenie).
kolesá:
4 ks 385/65 R 22,5 160J, značka podľa výberu závodu.
4 ks oceľových ráfikov 11,75 x 22,5, 10 otvorov, bez prelisu, vo farbe striebornej.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13.
Dvojokruhový.
EBS - elektronický brzdový systém.
Knorr 2S2M = 2. náprava so senzormi.
RSS - stabilizačný program.
Pružinová parkovacia brzda na 2. náprave.
Oceľové vzduchojem y.
Brzdové ventily atď. Chránené, montované s prekrytím.
PODLAHA
Zakrytie preglejkou o sile 12 mm medzi lyžiny rámu.
KLANICE
2 klanicové priečniky 144-S s 2-dielnymi klanicami so závitovým upevnením.
Ložná výška max. 2.800 mm, zaťaženie 1 páru klaníc max. 7 t (minimálny vnútorný náklon klaníc), pripevnené prostredníctvom privarených klem, přesaditelné.
Vľavo a vpravo na Klanicová priečniku vždy 1 kotevné strmeň pre upínacie hák kurty.
podperné nohy
Vpredu 1 mechanická oporná noha s ručnou kľukou.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU.
2 Sedemkomorový koncové svetlá v ná razníka.
LED - bočné osvetlenie.
2 pozičné svetla.
2 obrysové svetlá na nárazníku.
Pevný kábel s 2 x 7-pólovú alebo 1 x 15-pólovou zásuvkou.
LAKOVANIE
a
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak
+ Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby).
Klanice v oranžovej signálnej farbe.
Plastové a žiarovo zinkované diely nelakované.
Montované diely nanesené čiernou práškovou farbou.
Reflexné kontúry bočne cez celú dĺžku, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE
Zakladací klin (y) podľa predpisu.
4 plastové polkruhové blatníky sa zásterkami podľa predpisu (neodmontovateľné).
Hliníková ochrana proti podbehnutiu (nárazník), v bielej farbe.
"Schwarzmüller" gumová zásterka na nárazníku.
Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisu.

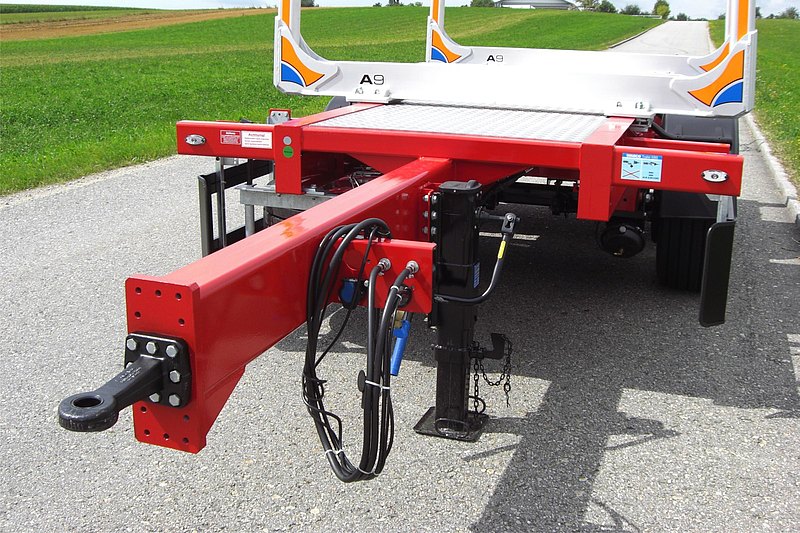

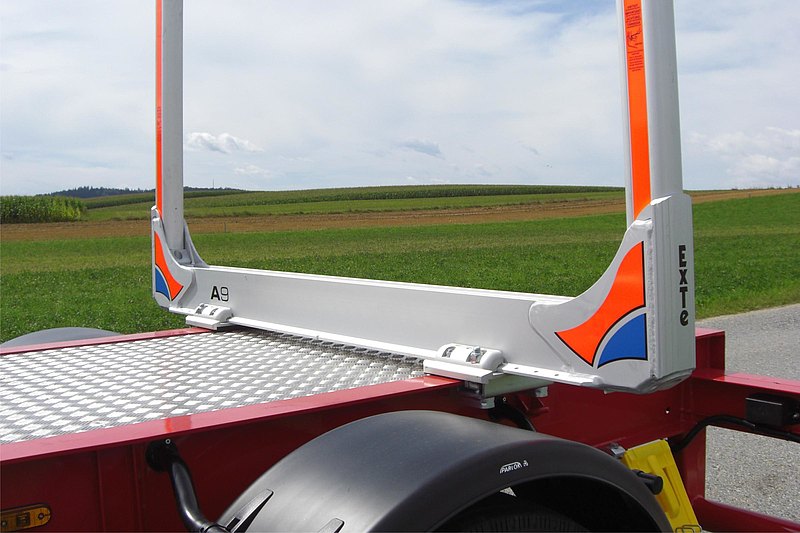

Ukážky produktu
