3-nápravový MEGA veľkoobjemový valníkový náves s celobočnými zhrňovacími plachtami s výškou rámu 40 mm

Výhody a možnosti produktu
  • Vysoko kvalitné hliníkové nadstavbové komponenty nepodliehajúce korózii, preskúšané podľa EN 12642
  • Dierovaný vonkajší rám (začínajúce cca 3.000 mm od prednej steny) s rozstupom dier cca 100 mm, pozdĺžne diery 40/25 mm podľa DIN EN 12640 a 22 párov zapustených 2,5 t kotevných strmeňov
  • Obojstranne na vonkajšom ráme hliníková lišta pre upevnenie plachty
  • Zosilnená predná stena z dutých hliníkových profilov s integrovaným držiakom pre napájacie prípoje
  • Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi a profilovanými dvojkrídlovými vrátami
  • Dvojvrstvová podlaha skladajúci sa zo základnej doskové podlahy s integrovanými hliníkové omega výstuhami a prekrytím zo špeciálnej tvrdenej brezovej preglejky
  • Hydraulické zdvíhaní strechy (Hubdach) s manuálnym ovládaním so zdvihom 400 mm, pre rýchlejšie nakládku a vykládku vozidlá
  • Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST

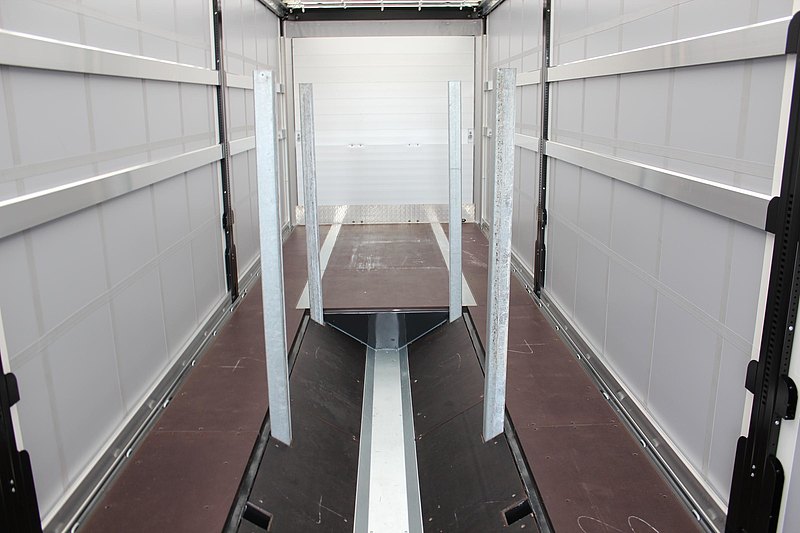

  • VOLITEĽNE: prehĺbené lôžko (mulda) o úžitkovej dĺžke cca 7.400 mm - prevedenie podľa VDI 2 700 pre priemery cievok 900 mm až max. 2.100 mm
  • VOLITEĽNE: kónické nastavenie strechy = prispôsobenie vnútornej výšky vpredu
  • VOLITEĽNE: certifikát podľa DC-smernice 9.5, certifikát pre prepravu nápojov
  • VOLITEĽNE: portálové stĺpiky výsuvné (točením kľuky) do strany, každý stĺpik výsuvný až o 400 mm, pre uľahčenie nakladania a vykladania vozidla
Detaily vozidla
TYPOVÉ OZNAČENIE
3-NÁPRAVOVÝ-veľkopriestorový-Valníkový náves RH 40 - SE sťahovateľnou PLACHTOU- ĽAHKÉ PREVEDENIE pre prevoz gitterboxových (kovových) paliet podľa DIN 15155
HMOTNOSTI
Celková hmotnosť súpravy (povolená) 42 t. Celková hmotnosť (technická) 39 t. Zaťaženie náprav (technické) 27 t. Zaťaženie točnice (technické) 12 t. Vlastná hmotnosť cca 6,8 t.

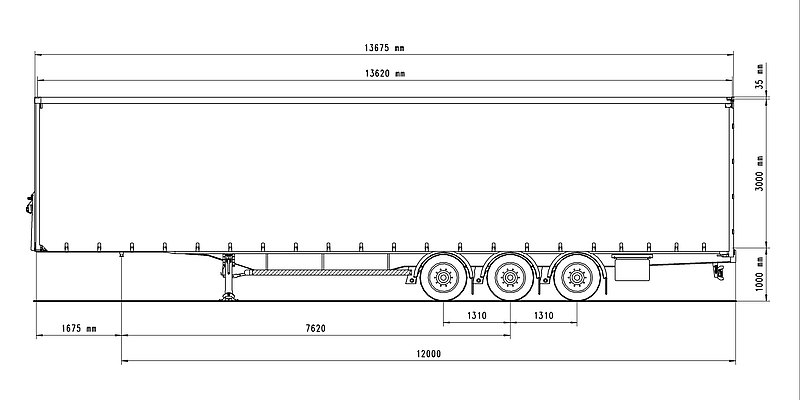

ROZMERY
Vnútorná dĺžka ložnej plochy cca 13.620 mm. Vnútorná šírka ložnej plochy cca 2.480 mm. Celková šírka 2.550 mm Vnútorná výška ložnej plochy cca 3.010 mm. Bočná nakladacia výška pod vodiacimi profilmi cca 2.855 mm. Vnútorná šírka medzi vodiacimi profilmi cca 2.490 mm. Portálová nakladacia výška cca 2.910 mm. Portálová nakladacia šírka cca 2.480 mm. Ložná výška cca 40 mm nad výškou točnice ťahača.
RÁM VOZIDLA

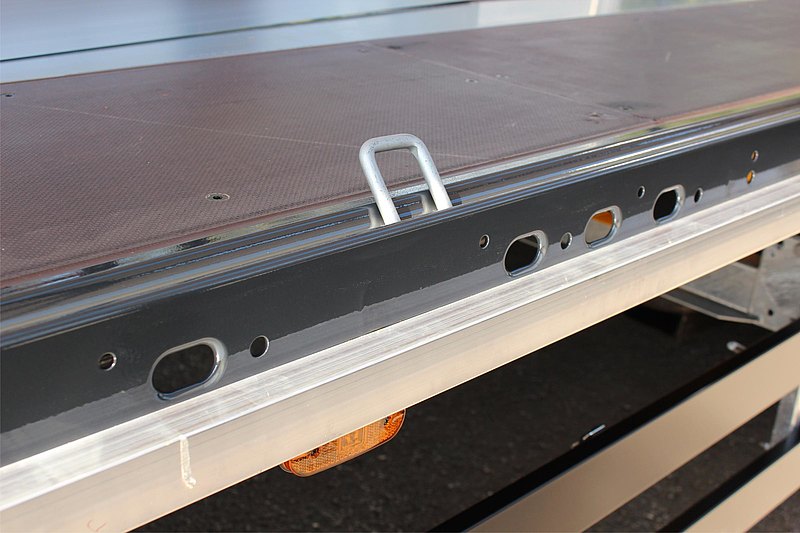

Špeciálna nízka oceľová zváraná konštrukcia, ľahké prevedenie. Rám vozidla s plechovým prekrytím nad kolesami. Výmenný 2" kráľovský čap. Dierovaný vonkajší rám (začínajúce cca 3.000 mm od predného čela) s rozstupom dier cca 100 mm, rozmer dier 40/25 mm podľa DIN EN 12640 a 22 párov zapustených 2,5 t kotevných strmeňov.
PODVOZOK
Vzduchové odpruženie náprav s možnosťou výškovej regulácie cca 250 mm (Cca + 180 / -70 mm). Automatické nastavenie jazdné výšky od 15 km / hod. Nápravy s kotúčovými brzdami nenáročnými na údržbu, ø 370 mm. Pevné nápravy 3 x 9 t, rázvor 2 x 1.310 mm. kolesá: 6 ks 435/50 R 19,5 160J, Fabre. Goodyear FuelMax T. 6 oceľových ráfikov 14,00 x 19,5, 10 otvorov, s prelisom, vo farbe striebornej.
podperné nohy
Mechan. opory pre odstavenie vozidla - 2 x 12 t s jednostranným ovládaním, značka podľa výberu závodu.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. EBS - elektronický brzdový systém. Wabco 2S2M = jedna náprava so senzormi. RSS - stabilizačný program. Pružinová parkovacia brzda na dvoch nápravách. Hliníkové vzduchojemy.
PODLAHA

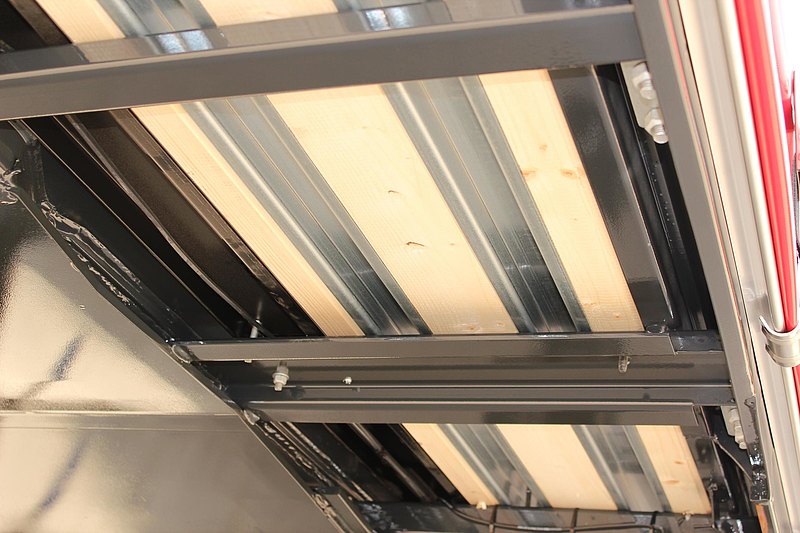

Vpredu do dĺžky cca 4.300 mm z preglejky hr. 30 mm, zatiaľ až ku koncu rámu zo smrekových dosiek hr. 30 mm, pozdĺžne preložená s hliníkovými vystužovacími profilmi Ω, povrch zo špeciálnej tvrdenej brezovej protišmykovej preglejky hr. 9 mm, zároveň s vonkajším rámom.
STENY A NEZÁVISLE sťahovateľné PLACHTA

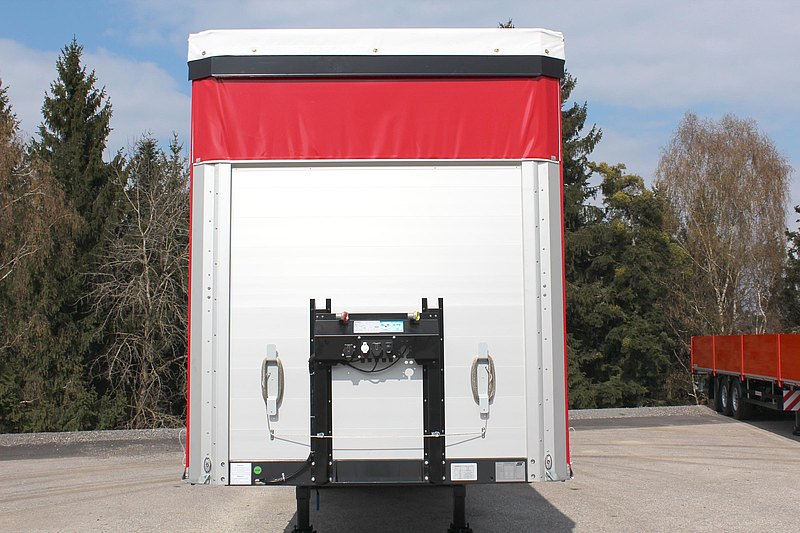

Pevná predná stena z dutých hliníkových profilov do výšky 2.550 mm s 2 stredovými výstuhami, zvnútra 2 ks viazacích ok pre zaistenie nákladu. Navrchu uzavreté plachtou, vo farbe bočnej plachty. Vnútorná strana prednej steny vystužená do výšky 650 mm zinkovaným oceľovým plechom. Na oboch stranách umelohmotná nezávisle sťahovateľná plachta v certifikovanom prevedení pre zaistenie nákladu podľa kódu XL, s navareným horizontálnym a vertikálnym pásovým zosilnením vrátane rýchloupínacích spôn, s predným a zadným tyčovým uzáverom, otvárateľné na všetkých 4 rohoch, vzadu s upínaciou račňou. Plachta s tesnením k vonkajšiemu rámu. Materiál podľa výberu závodu, farba plachty podľa možnosti dodania. Strešný diel plachty zosilnený, priesvitný. Vzadu naskrutkovaný portál s hliníkovými rohovými stĺpikmi, vrchná priečka so strešnou konštrukciou posuvný dopredu, dvere cez celú vnútornú výšku, s dvoma vnútri uloženými tyčovými uzávermi.
STĹPIKY / STRECHA

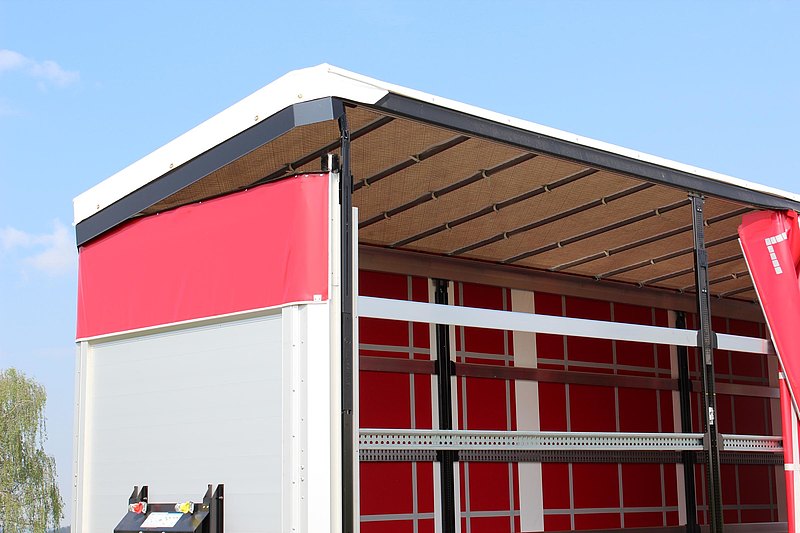

2 pevné predné hliníkové rohové stĺpiky do výšky strechy, umiestnené bočne vpredu. 3 stredné stĺpiky v smere jazdy vľavo, posuvné po celej dĺžke ložnej plochy, prevedenie stĺpikov pre Hubdach (zdvih strechy). 3 stredné stĺpiky v smere jazdy vpravo, posuvné po celej dĺžke ložnej plochy, prevedenie stĺpikov pre Hubdach (zdvih strechy). Navyše na každej strane po 3 vreckách pre stĺpiky. 4 rady vreciek pre plachtové laty, prvý rad úplne dole cca 460 mm, s rozostupmi cca 160/600/600 mm, 4 rady hliníkových profilovaných plachtových lát 100/25 mm. Obojstranný hydraulický Hubdach s manuálnym ovládaním so zdvihom 400 mm, pre nakládku a vykládku zo strany (portálová brána musí zostať otvorená). Strešná posuvná konštrukcia VERZUS s umelohmotným strmeňom, dopredu posuvná s prizdvihovacou automatikou = zhrnutá zostáva v nakladacom priestore, so zvislými a vodorovnými vodiacimi pojazdami = bez vystupujúcich hrán. Na oboch stranách špeciálny hliníkový vodiaci profil pre pojazd plachty a stĺpikov, konstrukčná výška 195 mm. Ovládacia tyč pre posuvnú strechu (držiak na bočnej ochrane z vnútornej strany).
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU. 2 Sedemkomorové koncové svetlá v zadnom nárazníku. LED - bočné osvetlenie. 2 pozičné svetla. 2 obrysové svetlá na nárazníku. 2x7-pólová a 1x15-pólová zásuvka.
LAKOVANIE
Striekanie oceľových častí oceľovým granulátom, zinkový základ, plniaci lak + Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby). Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou Reflexné kontúry na oboch stranách po celej dĺžke, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa normy ECE (umiestnené vodorovne na zadných vrátach).
VYBAVENIE

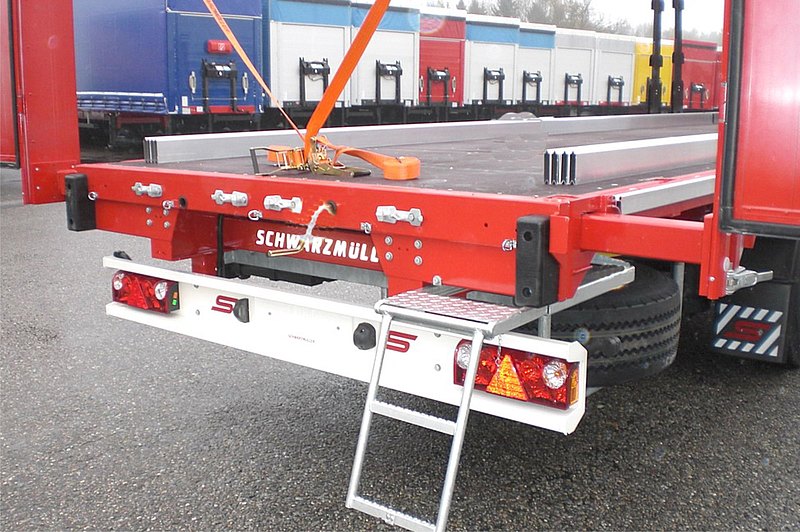

Zadné ochrana rámu a portálových stĺpikov, dolné zosilnenie stĺpikov. Zakladací klin (y) podľa predpisu. 1 výsuvný rebrík vpravo vzadu. 12 plastových krátkych blatníkov za zásterkami podľa predpisu. Hliníková lišta pre zaistenie plachty umiestnená z oboch strán, priskrutkovaná k vonkajšiemu rámu. Zadná hliníková ochrana proti podbehnutiu (nárazník), v bielej farbe. Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisu. 1 držiak rezervného kolesa návesu (vpravo za nápravou). Plastová schránka na náradie, uzamykateľná, nelakovaná.
Ukážky produktu
