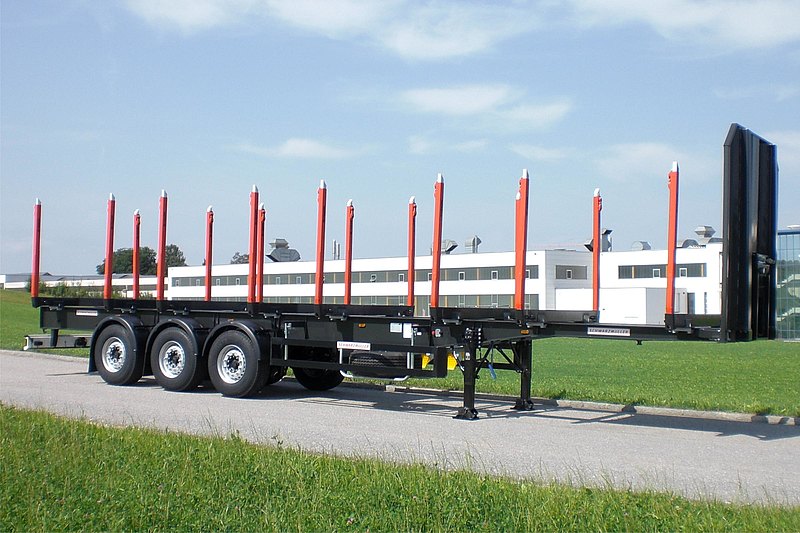

3-nápravový klanicový náves - bez podlahy

Výhody a možnosti produktu
  • Odľahčená konštrukcia rámu z vysokopevnostnej špeciálnej ocele NAXTRA v prospech užitočného zaťaženia až 500 kg
  • Zakrytie z oceľového rebrovaného plechu medzi lyžiny rámu v prednej časti a nad podvozkom vozidla
  • Klanicové priečniky Exte s 2-dielnymi klanicami sa skrutkovacím upevnením (zaťaženie 1 páru klaníc max. 7 t)
  • Klanicové priečniky pripevnené prostredníctvom privarených klem (svoriek)
  • Ochranné plechy pozdĺžnikov (proti zaháknutie čeľustí)
  • Vzduchom odpružené nápravy v zosilnenom prevedení (Off Road)
  • Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST

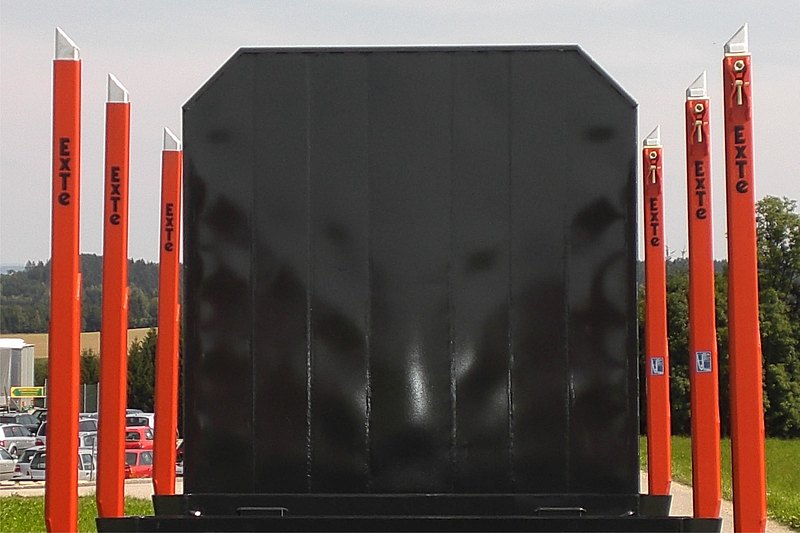

  • VOLITEĽNE: extra silná oceľová predná stena vysoká cca 2.500 mm, so stredovými operami

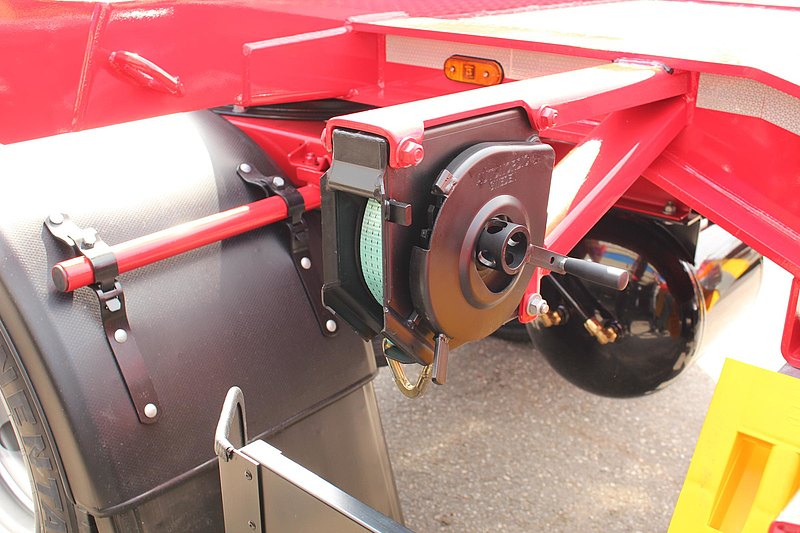

  • VOLITEĽNE: vysokozáťažový navijak Autonordic s 10 m kotevné kurty s hákom
  • VOLITEĽNE: dosadacej priečniky z uzavretého oceľového profilu so skosenými vonkajšími rohmi, pripevnené pomocou klem (svoriek)

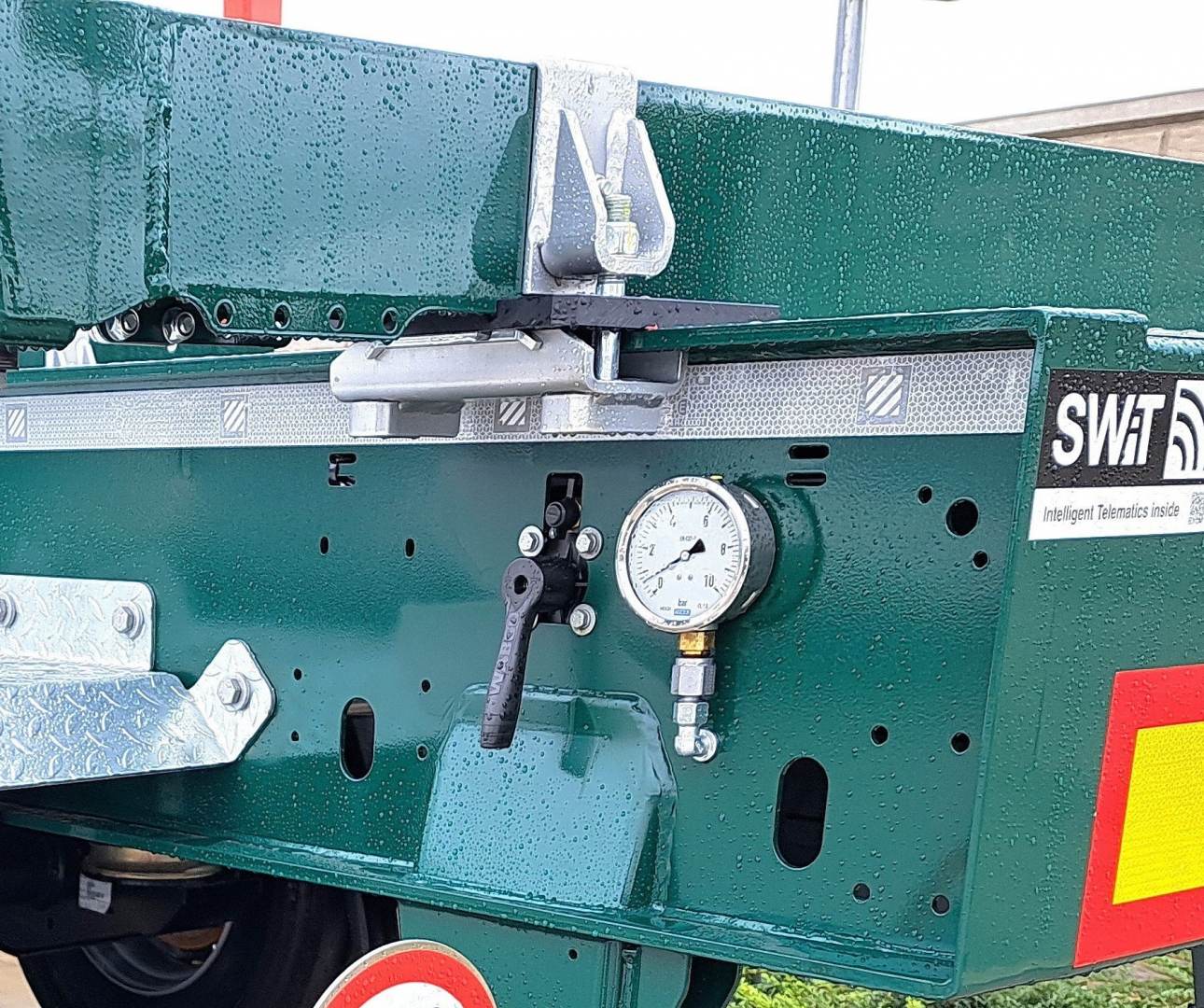

  • VOLITEĽNE: nakladacia manometer (pre hmotnostné kontrolu)
  • VOLITEĽNE: klanicový priečnik Exte s 2-dielnymi hliníkovými klanicami E9 sa skrutkovacím alebo klinovým upevnením
Detaily vozidla
Typové označenie:
3-NÁPRAVOVÝ klanicový náves - BEZ PODLAHY
Hmotnosti
Celková hmotnosť súpravy (povolená) 42 t. Celková hmotnosť (technická) 39 t. Zaťaženie náprav (technické) 27 t. Zaťaženie točnice (technické) 12 t. Vlastná hmotnosť cca 5, 4 t.
Rozmery

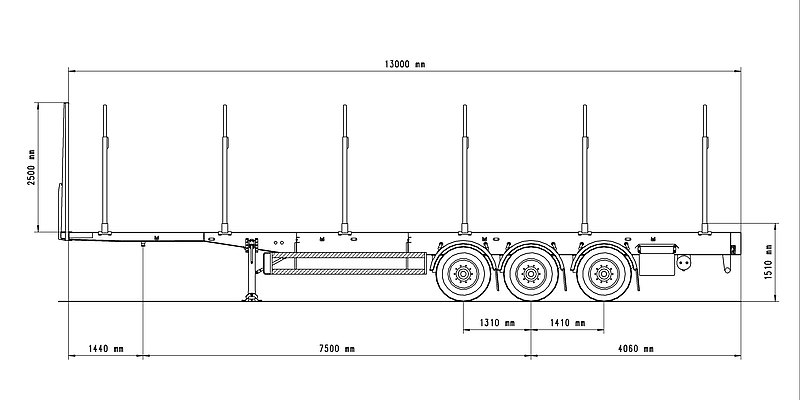

Dĺžka rámu vozidla cca 13.000 mm. Celková šírka 2.550 mm. Pripojovacie výška v nezaťaženom stave cca 1.150 mm. Ložná výška až k hornej hrane klanicového pricni ku cca 360 mm nad výškou točnice.
Rám vozidla
Oceľová zváraná konštrukcia v rovnom prevedení, odľahčená. Bez podlahových priečnikov, vonkajšieho rámu a uzatváracích plechov. Výmenný 2 "kráľovský čap. Ochranné plechy pozdĺžnikov, dlhé cca 200 mm (proti zaháknutie čeľustí hydraulickej ruky).
PODVOZOK
Vzduchové odpruženie náprav bez možnosti zdvíhanie a spúšťanie vozidla. Priemer mechov 360 mm. Nápravy s kotúčovými brzdami nenáročnými na údržbu, ø 430 mm. Pevné nápravy 3 x 9 t, rázvor 1.310 + 1.410 mm (pre zaťaženie náprav 27 t), zosilnené teleso nápravy (Off Road prevedenie). Automatické zdvíhanie prednej nápravy v závislosti od hmotnosti nákladu, vrátane núteného spúšťanie a obmedzené možnosti pomocného přizvedání nápravy pri rozjazde naloženého návesu. Ovládanie pomocou spínača v kabíne ťahača. (Pri zdvihnutej náprave sa zvýši nakladacie a celková výška návesu o cca 50 mm.) kolesá: 6 ks pneumatík 385/65 R 22,5 160J, značka podľa výberu závodu. 6 oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm, vo farbe striebornej.
podperné nohy

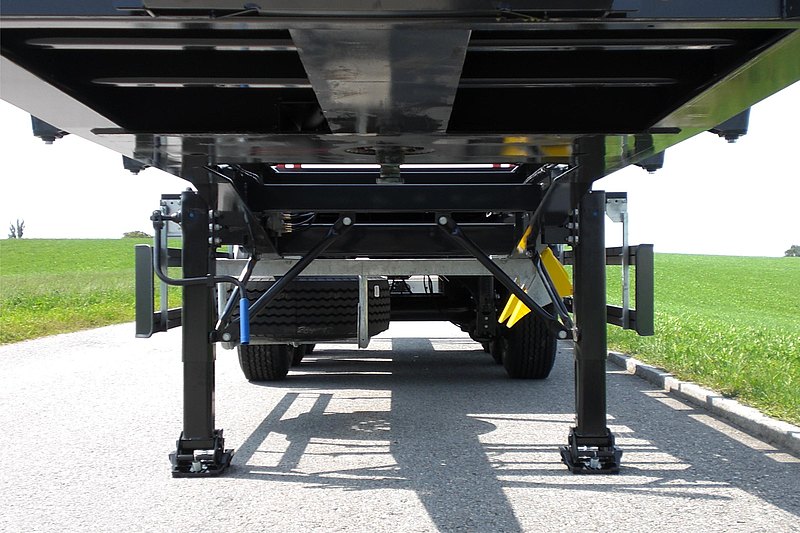

Mechan. opory pre odstavenie vozidla - 2 x 12 t s jednostranným ovládaním.
BRZDOVÝ SYSTÉM

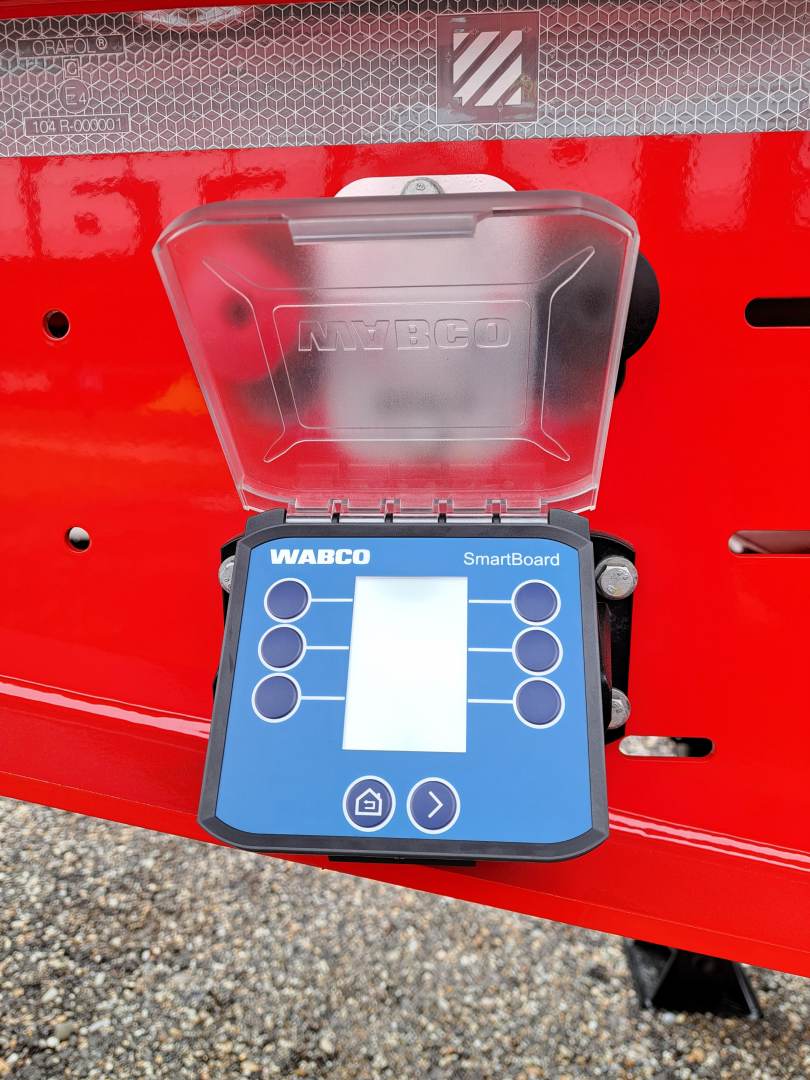

Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. EBS - elektronický brzdový systém. Wabco 2S2M = jedna náprava so senzormi. RSS - stabilizačný program. Pružinová parkovacia brzda na dvoch nápravách. Oceľové vzduchojemy.
PODLAHA

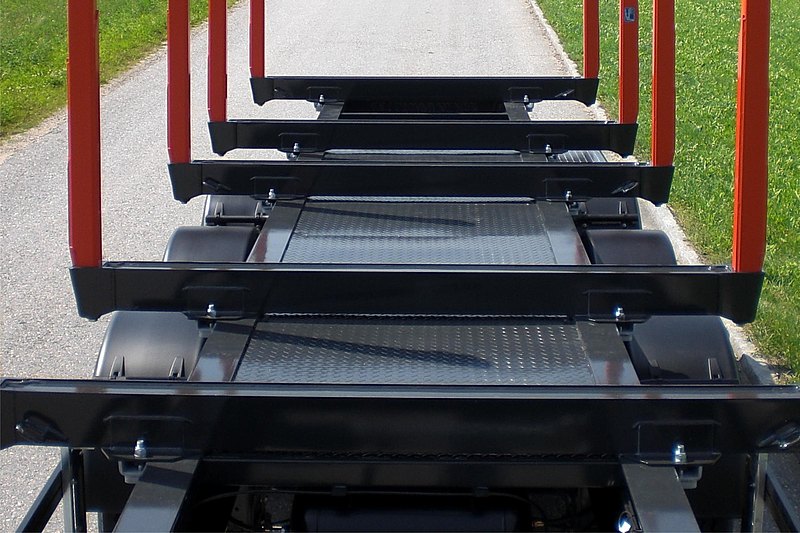

Priestor medzi pozdĺžnymi nosníkmi nad podvozkom a vpredu nad kráľovským čapom zakrytý rebrovaný m oceľovým plechom 3/5 mm = štandardne bodovo privarený.
KLANICE
6 klanicových priečnikov Exté 144-S s dvojdielnymi klanicami a skrutkovacím upevnením. Ložná výška max. 2.800 mm, zaťaženie 1 páru klaníc max. 7 t (Minimálny vnútorný náklon klaníc, vhodné aj pre prepravu reziva). Klanice nasadené prostredníctvom privarených klem = přesaditelné. Každý klanicový pár vybavený obojstranne 1 viazacím okom pre kurty.
ELEKTRICKÁ VÝBAVA
Kompletná inštalácia 24 V podľa platných predpisov SR / EU. 2 Sedemkomorový koncové svetlá v zadnom nárazníku. LED - bočné osvetlenie. 2 pozičné svetla. 2 obrysové svetlá na nárazníku. 2x7-pólová a 1x15-pólová zásuvka. Vzadu 3-pólová zásuvka v nárazníku.
LAKOVANIE
Otryskanie oceľových častí oceľovým granulátom, zinkový základ, plniace lak + Dvojzložkový akrylový lak (RAL- alebo LKW-štandardný odtieň farby). Klanice v originálnej oranžovej signálnej farbe. Plastové a žiarovo zinkované diely nelakované. Montované diely nanesené čiernou práškovou farbou. Reflexné kontúry bočne cez celú dĺžku, vzadu priečne (štandardne po stranách biele a vzadu červené), podľa ECE 48.
PRÍSLUŠENSTVO
Zadné značenie podľa ECE-normy.
VYBAVENIE

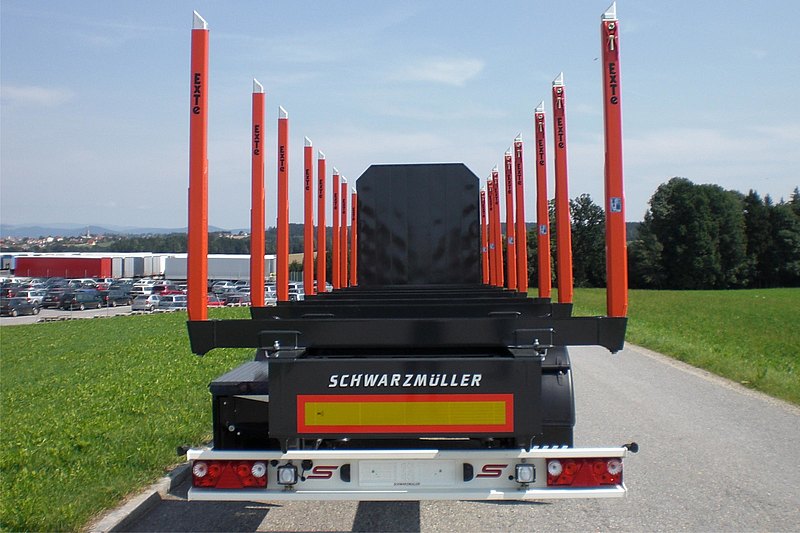

Zakladací klin (y), podľa predpisu. 6 plastové polkruhové blatníky sa zásterkami podľa predpisu (neodmontovateľné). Zadná hliníková ochrana proti podbehnutiu (nárazník), v bielej farbe. "Schwarzmüller" gumová zásterka na nárazníku. Čierna bočná ochrana proti nájazdu z Alu-profilov, podľa predpisu. Držiak pre 1 rezervné koleso. Plastová schránka na náradie, uzamykateľná, nelakovaná, s horným plechovým zakrytím.

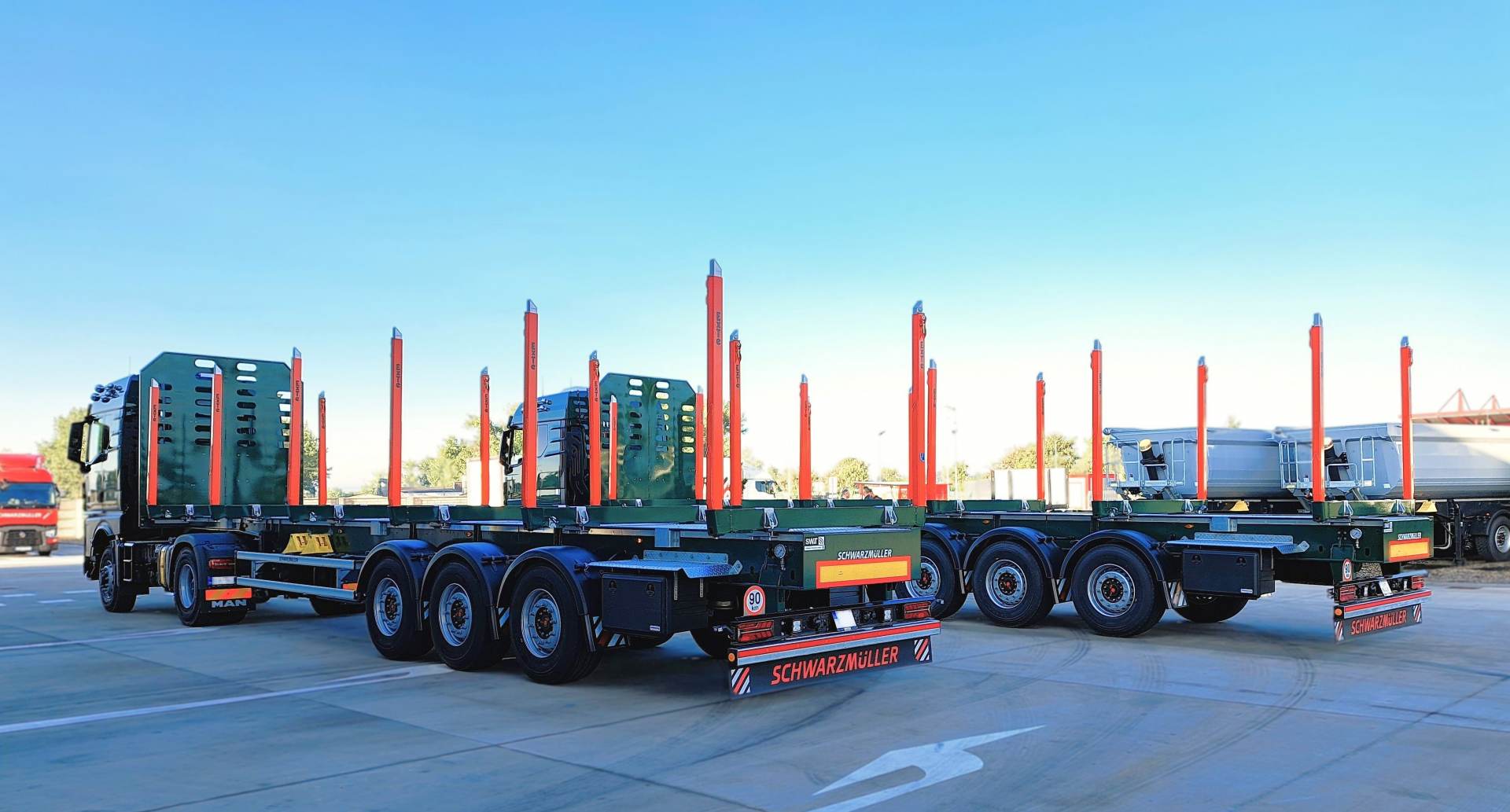

Ukážky produktu
