2-nápravový hliníkový cisternový príves s gravitačným meracím zariadením

Výhody a možnosti produktu
  • Moderný dizajn a dokonalá funkčnosť vozidlá
  • Optimálna stabilita vďaka nízkemu ťažisku vozidla
  • Extrémne ľahké a pružné výdajnej hadice produktu (3 "alebo 4")
  • Nádrž skriňového tvaru stabilná konštrukcia
  • Optimálne uloženie nádrže vr. podvozku z nerezovej ocele
  • Možnosť voľby náprav od renomovaných výrobcov SAF, BPW alebo JOST
  • VOLITEĽNE: vysoko umiestnený držiak LED-svetiel s možnosťou integrovanej spätnej kamery pre bezpečné cúvanie
  • VOLITEĽNE: možnosť výberu medzi hliníkovým a antikorovým nárazníkom
Detaily vozidla
Typové označenie
Dvojnápravové HLINÍKOVÝ CISTERNOVÝ PRÍVES S NÁDRŽÍ skriňového TVARU s gravitačným meracím zariadením, na prepravu pohonných hmôt
HMOTNOSTI
Celková hmotnosť (technická) 18 t. Vlastná hmotnosť podľa výbavy cca od 3,75 t.
ROZMERY

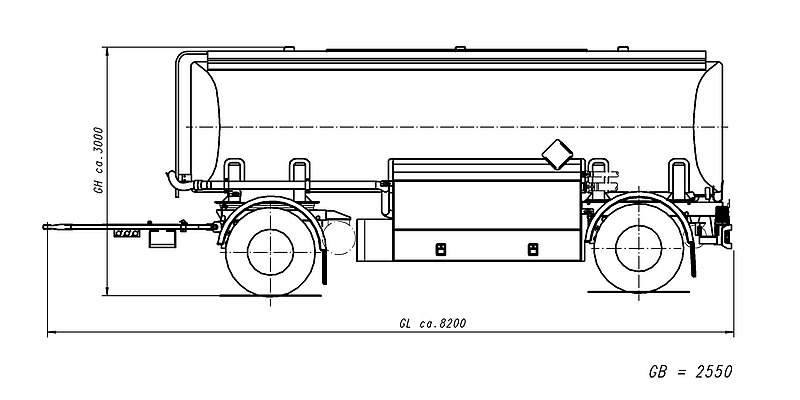

Celková šírka 2.550 mm. Celková výška cca 3.000 mm. Celková dĺžka cca 8.200 mm.
VŠEOBECNE
Označenie vozidla podľa 9.1.1.2 ADR: FL. Kód nádrže podľa 4.3.4.1 ADR: LGBF. Osobitné ustanovenia podľa 6.8.4 ADR: TE 7, TE 19. Nákladné vozidlo určený na prepravu benzínu UN 1203, motorovej nafty a ľahkého vykurovacieho oleja UN 1202.
PODVOZOK / PRÍDAVNÉ DIELY

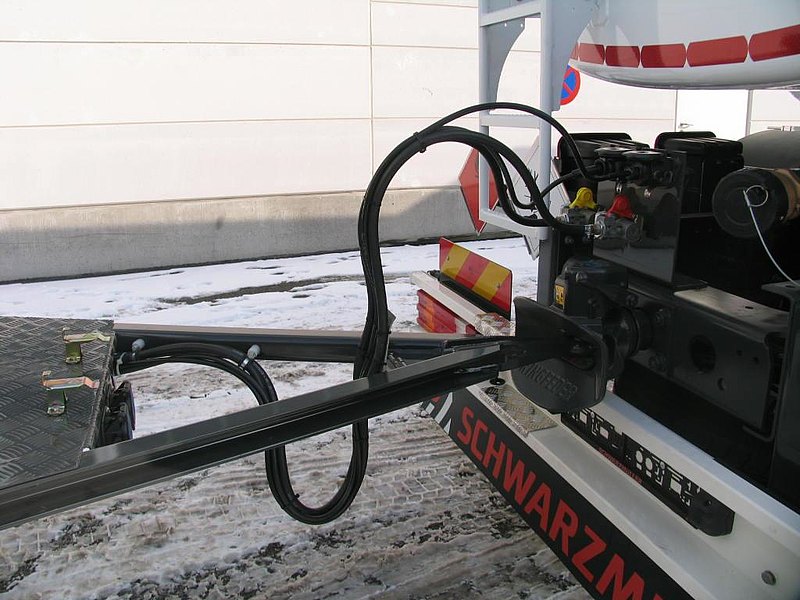

Predná točná časť podvozku a rám zadnej nápravy z nerezovej ocele. Točnica s guličkovým vencom so zníženými nárokmi na údržbu. Vidlicová ťažná oj s gumovým uložením a nastavovačom odľahlosti zdrží polohy, t ažné oko s priemerom 40 mm. Držiak rezervného kolesa. Plastové blatníky so špeciálnymi lapačmi nečistôt. Hliníková ochrana proti podbehnutiu (nárazník). nápravy Náprav y s kotúčovými brzdami so zníženými nárokmi na údržbu. Zaťaženie na nápravu 9 t. odpruženie Pneumatické odpruženie náprav. kolesá 5 ks 385/65 R 22,5, 160J, značka podľa výberu závodu. 5 oceľových ráfikov 11,75 x 22,5, 10 otvorov, s prelisom 120 mm.
BRZDOVÝ SYSTÉM
Brzdové zariadenie podľa EG-smernice 71/320 resp. ECE R13. Dvojokruhový. EBS-E = elektronický brzdový systém. WABCO 4S / 3M = obe nápravy so senzormi. RSS - stabilizačný program. Pružinová parkovacia brzda na 2. náprave. Hliníkové vzduchojemy.
DOPRAVNÉ NÁDRŽ - CISTERNA V Samonosná PREVEDENÍ

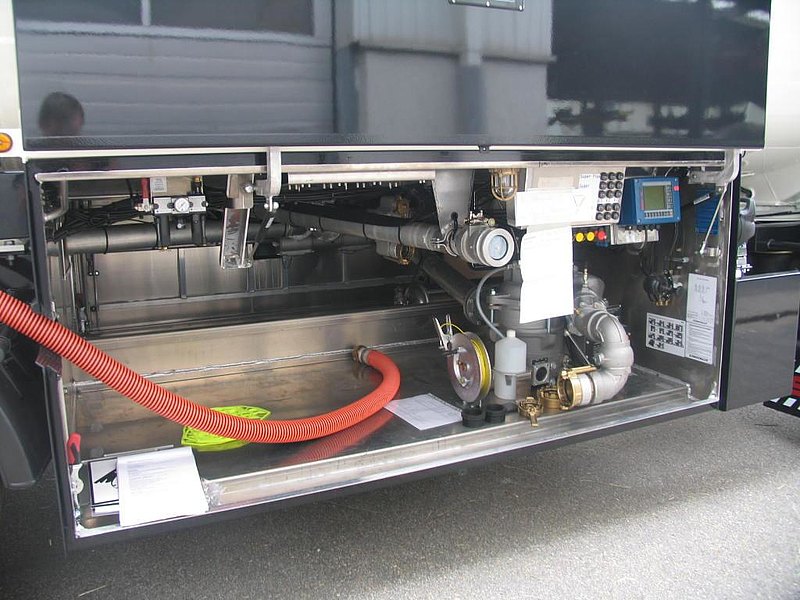

Nádrž z hliníkovej zliatiny a hrúbky stien podľa ustanovenia ADR. Skriňový tvar. Celkový objem brutto cca 19.000 l. 3 komory, rozdelenie komôr podľa priania zákazníka. Vnútorné deliace / prepadovej prepážky (ak technicky nutné). Prepadová vaňa s odtokovou rúrkou / rúrkami. Ochranné strmene armatúr dómov. Hliníková lávka po strane vnútri prepadovej vane so sklopným zábradlím. Hliníkový rebrík pre výstup obsluhy na lávku vpredu. Na každej strane nádrže 1 uzemňovacie tŕň. Prístrojová skriňa Veľká, priebežná, hliníková prístrojová skriňa privarená k nádrži. Obojstranne zberné drážky pre odkvap produktu. Veka skrine s paralelným otváraním. Možnosť zaplombovania skríň.
ARMATÚRY NÁDRŽE PRE KOMORU

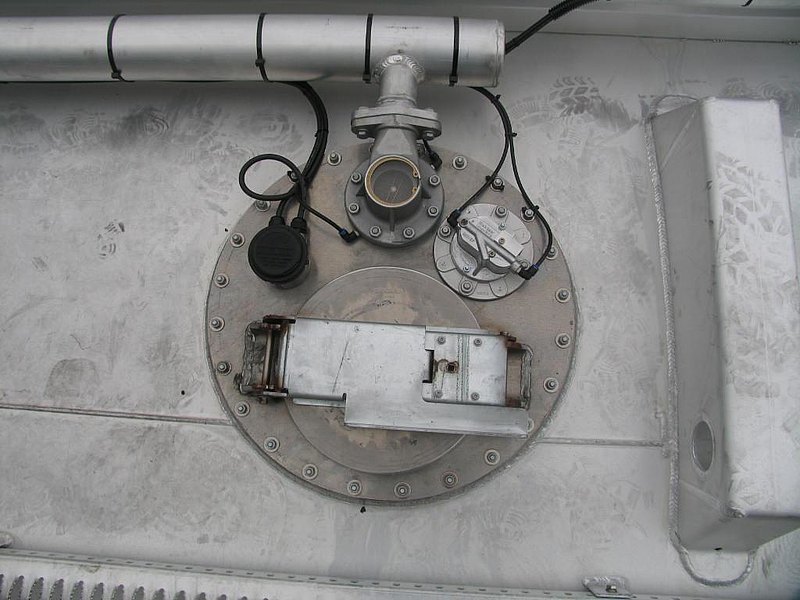

1 kryt dómu nádrže s rychloplnicím uzáverom. 1 elektrooptický snímač úrovne hladiny ako poistka proti preplneniu. 1 poistný klopný ventil pre riadené zavzdušnenie / odvzdušnenie komory. 1 vzduchový ventil s poistkou proti šľahnutia plameňa. 1 pneumaticky ovládaný pätnej ventil.
POTRUBIE SA spodným plnením (BOTTOM-LOADING)
Strana plnenia vľavo v smere jazdy, výdaj v smere jazdy vpravo. Výpustné potrubie Js 100 vedené od všetkých pätových ventilov ku kolektora vľavo v smere jazdy a spojovacie potrubie ku gravitačnému meraj ICIM zariadení. Spojky API spodného plnenia s plastovými viečkami v skrini spodného plnenia vľavo v smere jazdy; p ro plnenie a vypúšťanie nádrže prívesu so spojovacou hadicou Js 3 ". Potrubie spätného odvodu pár spojené so vzduchovými ventilmi. V potrubí poistný pretlakový / podtlakový ventil.
GRAVITAČNÉ MERACIE ZARIADENIE

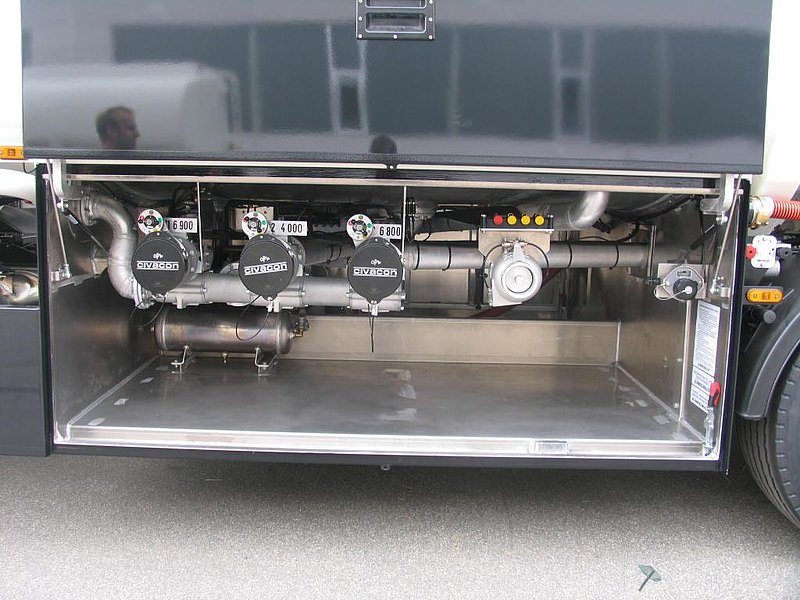

Vhodné pre výdaj benzínu, motorovej nafty a ľahkého vykurovacieho oleja. Meracie zariadenia na gravitačné výde. Odlučovač plynov / objemovej meradlo Js 100. Elektronické meradlo a prepojovací kábel k LKW.
OSTATNÉ VÝBAVA
1 bubon s uzemňovacím káblom s automatickým navíjaním.
OZNAČENIE VOZIDLA

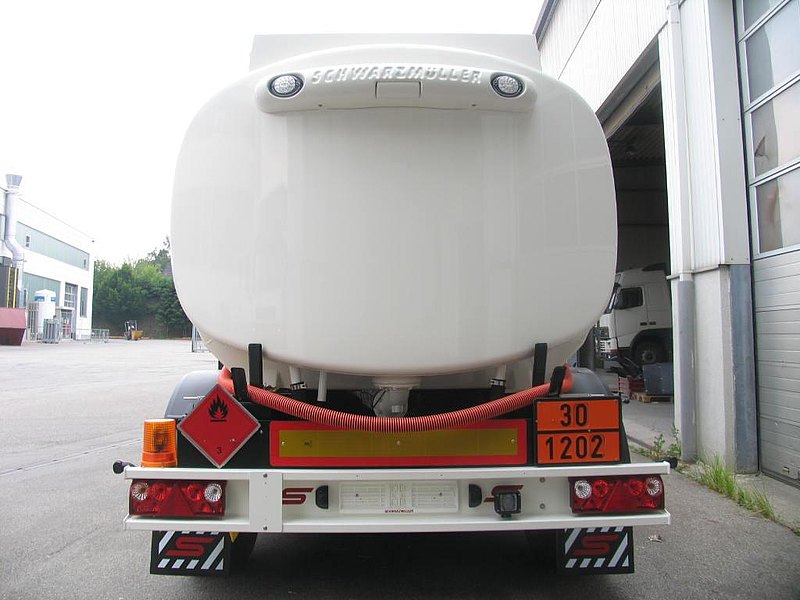

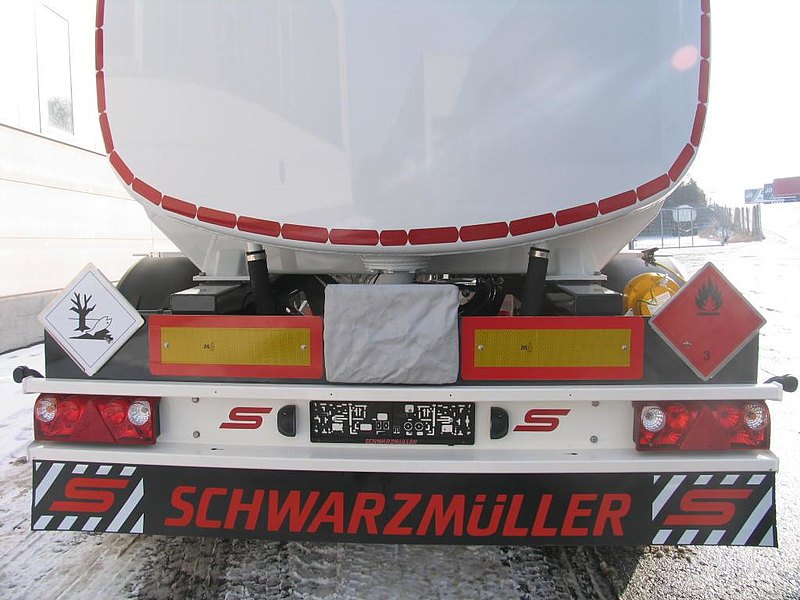

1 otočná tabuľa (UN 1202, UN 1203) vzadu. 3 odnímateľné tabuľky s označením nebezpečného nákladu (horľavé kvapaliny). 3 odnímateľné tabuľky s označením nebezpečného nákladu (látky poškodzujúce životné prostredie). Zadné značenie podľa ECE-normy.
ELEKTRICKÁ VÝBAVA

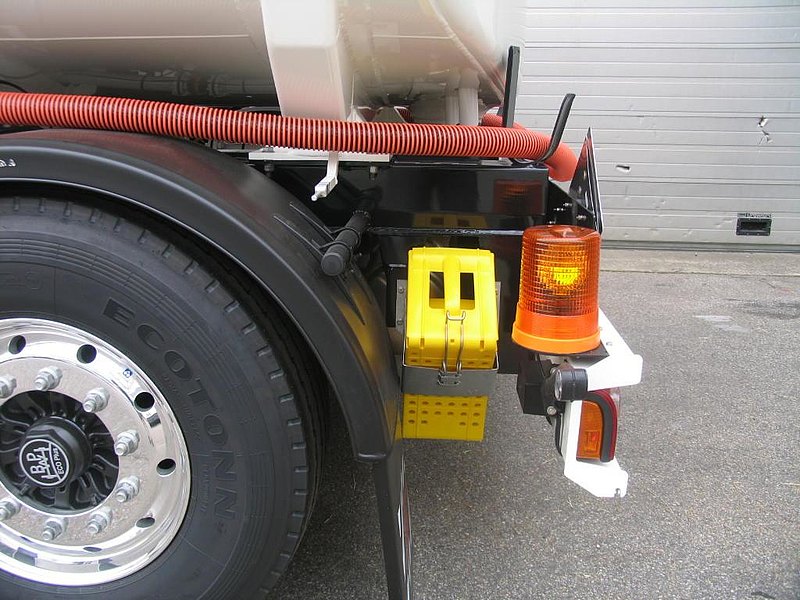

2 Sedemkomorový koncové svetlá v zadnom nárazníku. LED - bočné osvetlenie. 2 pozičné svetlá vpredu. 2 obrysové svetlá na nárazníku. 15-pólová zásuvka.
Lakovanie
Lakované diely opatrené dvojzložkovým akrylovým lakom (RAL- alebo LKW-štandardný odtieň farby). Ochrana proti odlietajúcim kamienkom na prednej stene prístrojovej skř ine. Podvozok s montovanými dielmi a dopravné nádrží podľa zadania farby. Plastové diely nelakované. Montované diely nanesené čiernou práškovou farbou. reflexné kontúry Výstražné označenie podľa predpisu ECE 48 (biele reflexné pásy po stranách nádrže a červené reflexné obvodové segmenty na zadnej kupolu nádrže).
HOMOLOGÁCIA
Prevzatie podľa ADR. Prevádzková dokumentácia. Schválenie typu. Osvedčenie o zhode.

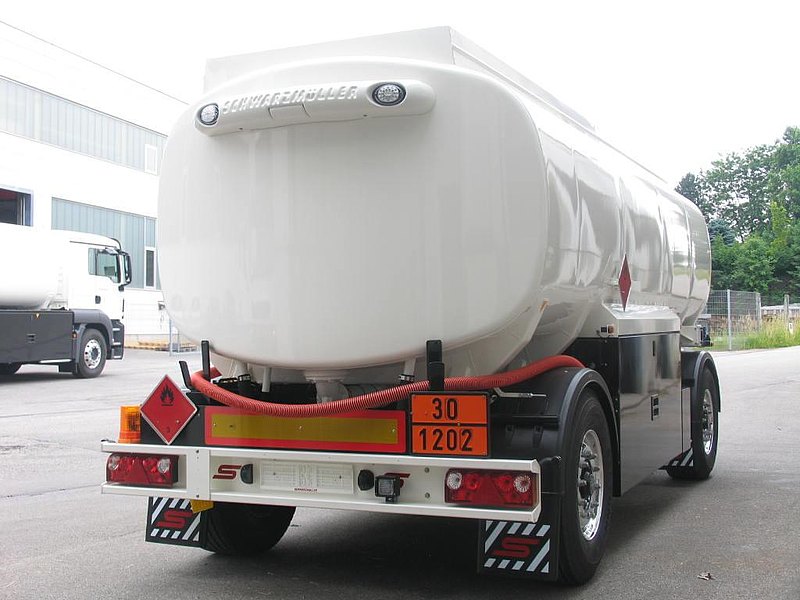

Ukážky produktu
